ESP8266物联网开发板结构三维建模

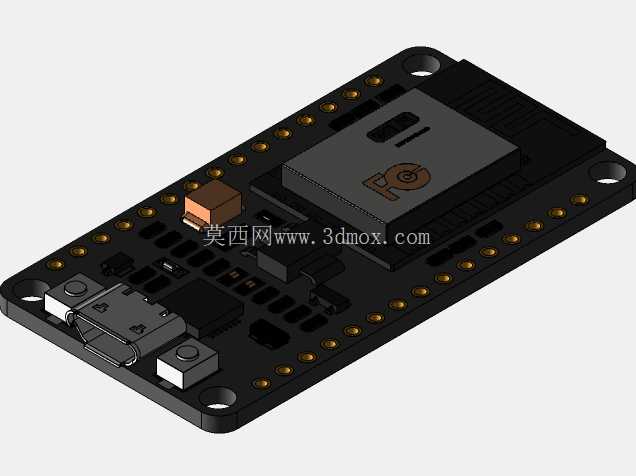

　　在嵌入式物联网设备的结构适配设计中，ESP8266核心板的三维数模是做整机结构堆叠、安装位预留、外壳适配的核心参考依据。很多做智能硬件开发的结构工程师都有过类似经历：拿到实物开发板手动测绘尺寸，不仅要反复核对引脚间距、板厚、接插件突出高度，还要避开板载元器件的干涉区域，稍有偏差就会导致外壳装配时顶到模块、接口对位不准，或是安装孔位错位无法固定。这个数模完整还原了开发板的全部结构细节，从板体四角的安装固定孔，到侧边排针的排布高度、Micro USB接口的突出尺寸，再到板载WiFi屏蔽罩的凸起高度、复位按键与周边贴片元件的相对位置，都做了1:1的结构还原，能直接导入到整机装配体中做干涉检查，省去手动测绘的反复核对环节。

　　从实际应用场景来看，这类WiFi开发板常被嵌入到智能小家电、工业数据采集终端、智能家居控制模组、环境监测节点等设备中，作为核心的无线通信主控单元使用。做这类设备的结构设计时，首先要确认开发板的安装边界：板体整体为矩形结构，四角的安装孔内径适配常用的M2铜柱固定，孔位到板边的距离、相邻孔位的中心距都严格按照实物尺寸还原，设计安装柱时可以直接参考孔位坐标定位，不用反复调整位置。板载的排针分布在板体长边两侧，排针的焊盘突出高度、针脚伸出长度都在数模中有明确体现，设计外壳时要给排针预留足够的接线空间，避免外壳内壁压到杜邦线或是焊接的引线。

　　很多工程师在适配这类模块时容易忽略接插件的突出尺寸，比如板端的Micro USB接口，不仅要考虑接口本身的突出高度，还要预留出USB公头插入后的握持空间，数模里还原了接口的金属外壳轮廓与塑料基座尺寸，做外壳开口时可以直接参考轮廓做让位，避免开口过小导致USB插头无法完全插入，或是开口过大影响外观一致性。板上的WiFi模块屏蔽罩是整个板体最高的元器件，做内部堆叠时要重点核对这个区域的垂直空间，避免上方放置的其他PCB、电池或是结构筋位压到屏蔽罩，导致屏蔽罩变形影响模块射频性能。

　　从设计思路上看，这个数模没有做过度的细节简化，既保留了结构设计需要的所有关键装配参考特征，又去掉了对结构设计无意义的内部芯片走线、焊盘纹理等冗余细节，能在保证装配参考精度的前提下，降低整机装配体的文件负载，提升大装配体的旋转、剖切、干涉检查的运行效率。板上的贴片电容、电阻、按键、指示灯等小元件都保留了准确的外形轮廓与安装位置，做内部空间校核时，可以清晰看到每个元件的占位，避免设计的内部筋位、固定柱和小元件产生干涉。比如板上的复位按键，按键的按压行程、键帽高度都有准确体现，设计外壳的按键让位孔时，可以直接对齐键帽位置，预留合适的按压间隙，不用反复打样调整按键的触发手感。

　　在做安装边界校核时，还要注意板体底部的元件突出高度，部分贴片元件的焊盘会在板底有轻微突出，数模里还原了板底的元件轮廓，设计安装支撑柱时，要保证支撑柱的高度足够让板底元件悬空，避免装配时元件被支撑柱顶到导致虚焊或是元件损坏。板体的厚度按照常规FR-4板材的标准厚度还原，配合四角安装孔的深度尺寸，可以准确计算出固定铜柱的所需长度，避免铜柱过长导致板体安装后翘起，或是铜柱过短无法锁紧板体。

　　对于做物联网终端结构设计的工程师来说，准确的核心板数模能大幅缩短结构设计的迭代周期，不用等实物到手再开始做外壳设计，在方案阶段就可以把核心板导入装配体，同步开展外壳、内部固定结构、接口让位的设计工作，等实物到手后只需要做少量的尺寸核对就能进入打样环节，避免因为核心板尺寸偏差导致整个外壳结构返工。这个数模的所有装配特征都按照实物的工程尺寸还原，能覆盖结构设计中需要的全部校核需求，不管是做紧凑式的便携监测设备，还是做导轨安装的工业采集终端，都能直接用这个数模做空间堆叠与安装位设计。
