户用5kw混合光伏逆变器外壳结构设计

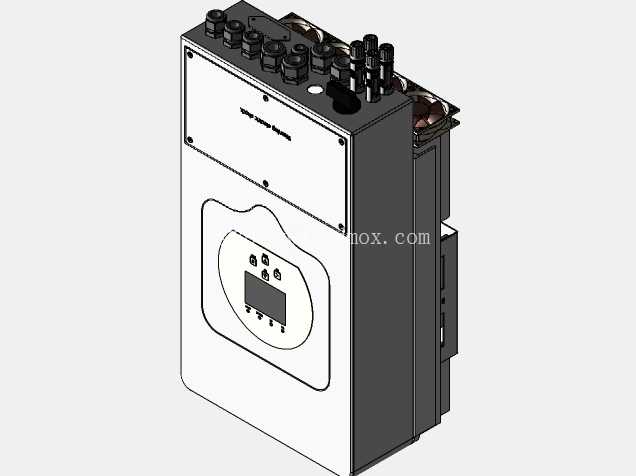

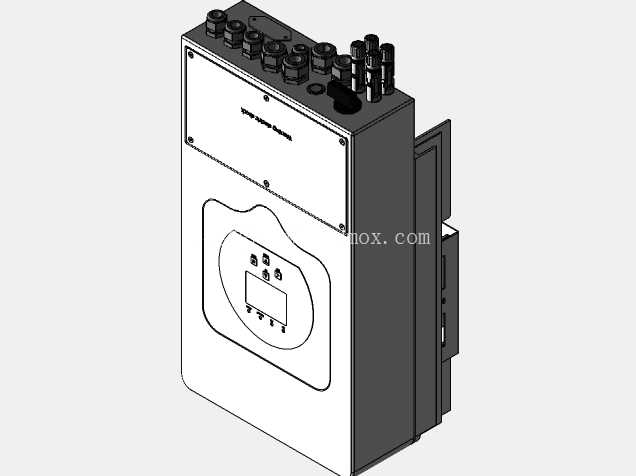

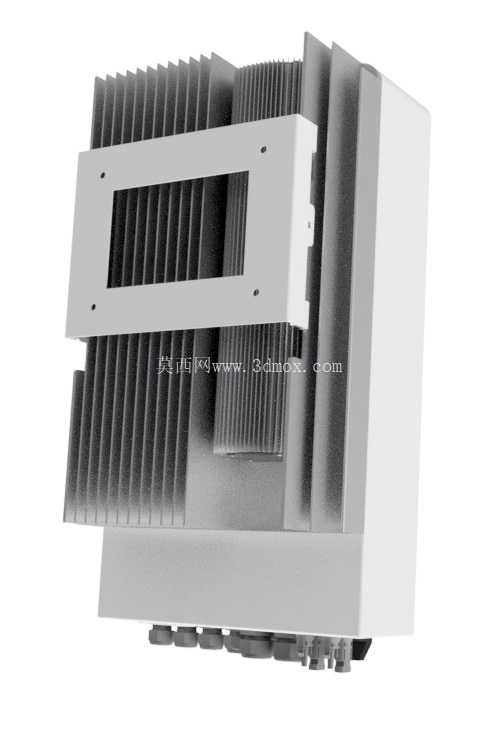

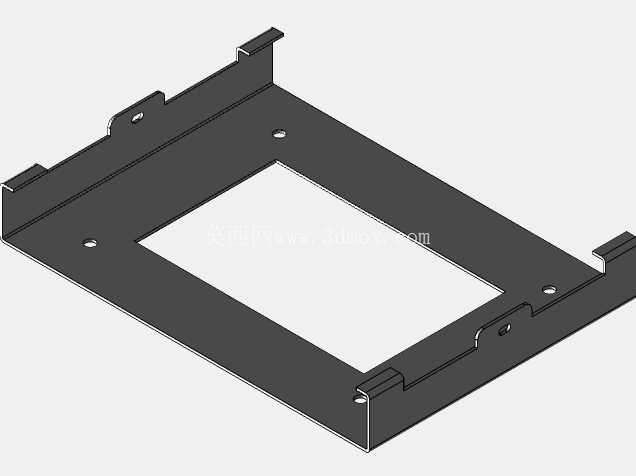

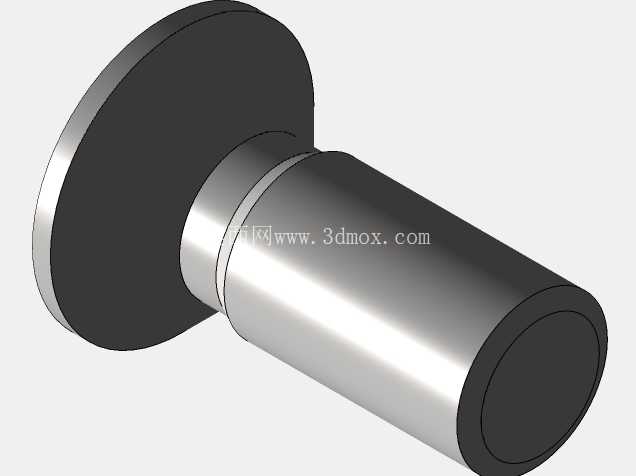

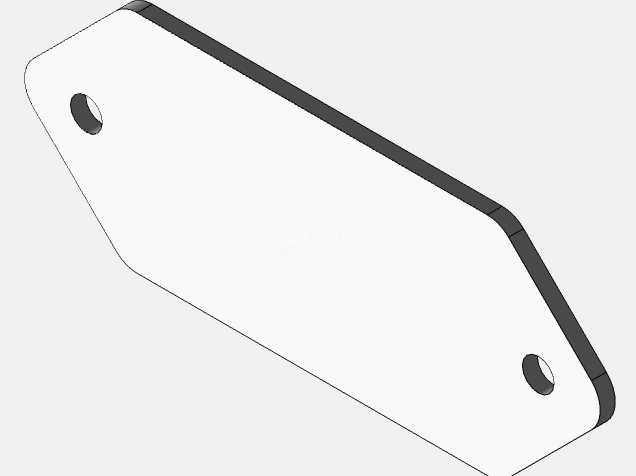

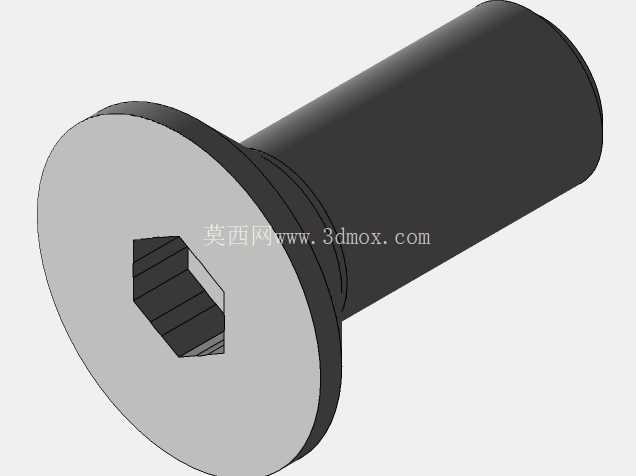

　　这套5kw混合逆变器的三维结构模型，核心还原了户用储能场景下设备的外壳装配与安装适配逻辑，建模过程中优先考虑了分布式光伏户用系统的实际安装需求，这类设备通常部署在居民住宅外墙、阳台侧墙或者独立光伏配电机房内，需要同时兼顾户外防护、散热效率与接线操作的便利性。从结构设计逻辑来看，外壳采用壁挂式安装的主体形态，背部预留了适配标准挂装支架的固定点位，建模时严格对齐了常规墙面安装的孔位间距标准，安装孔位的沉头深度做了精准还原，能保证安装后螺栓头部不突出外壳背部，避免墙面贴合时出现间隙影响固定稳定性。

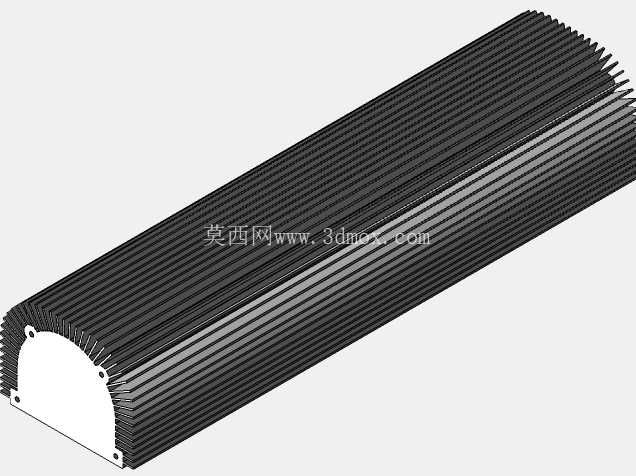

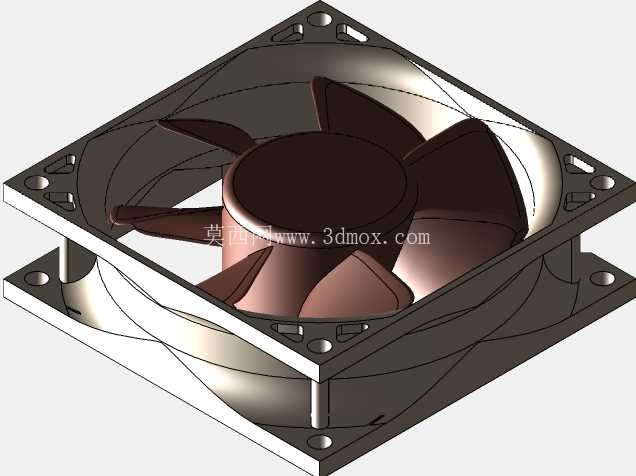

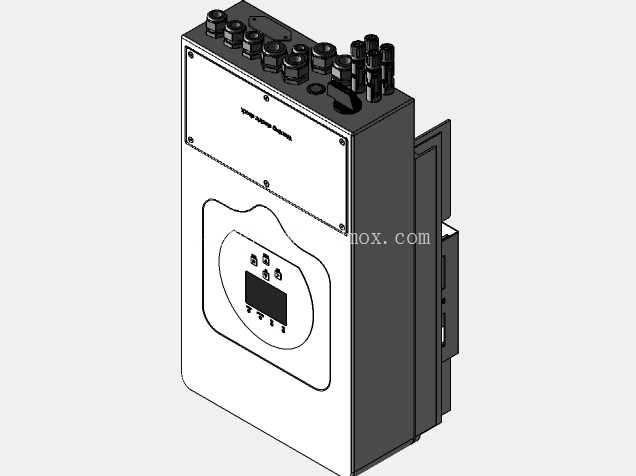

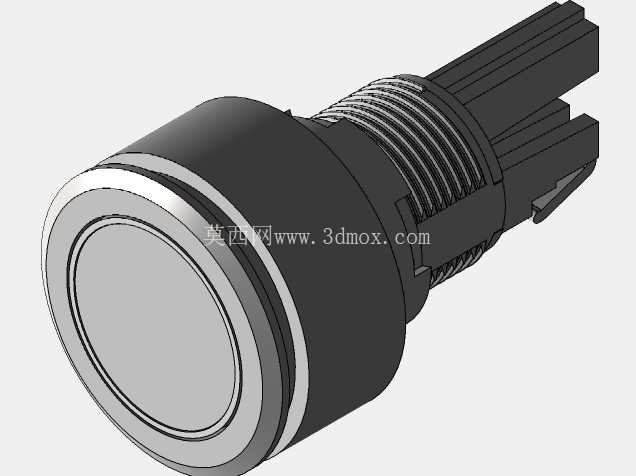

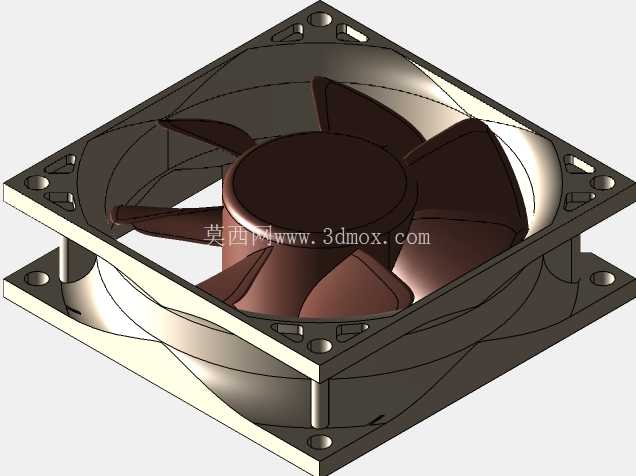

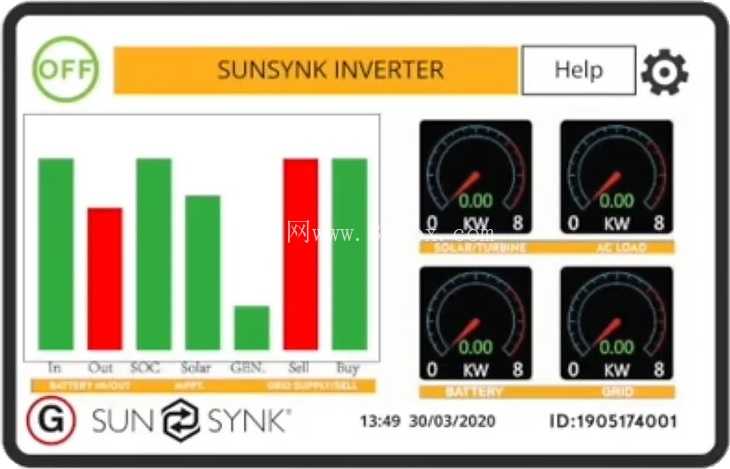

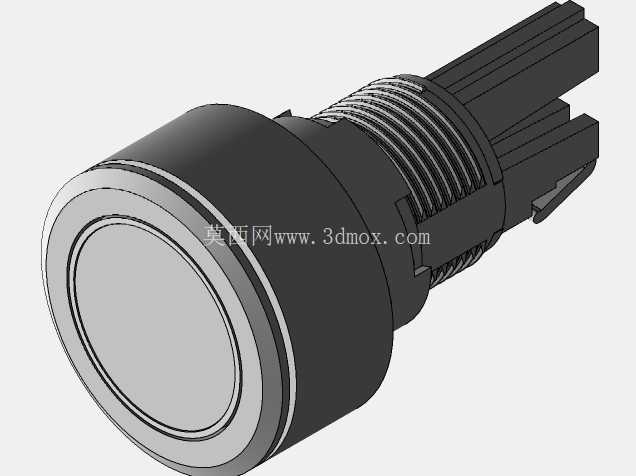

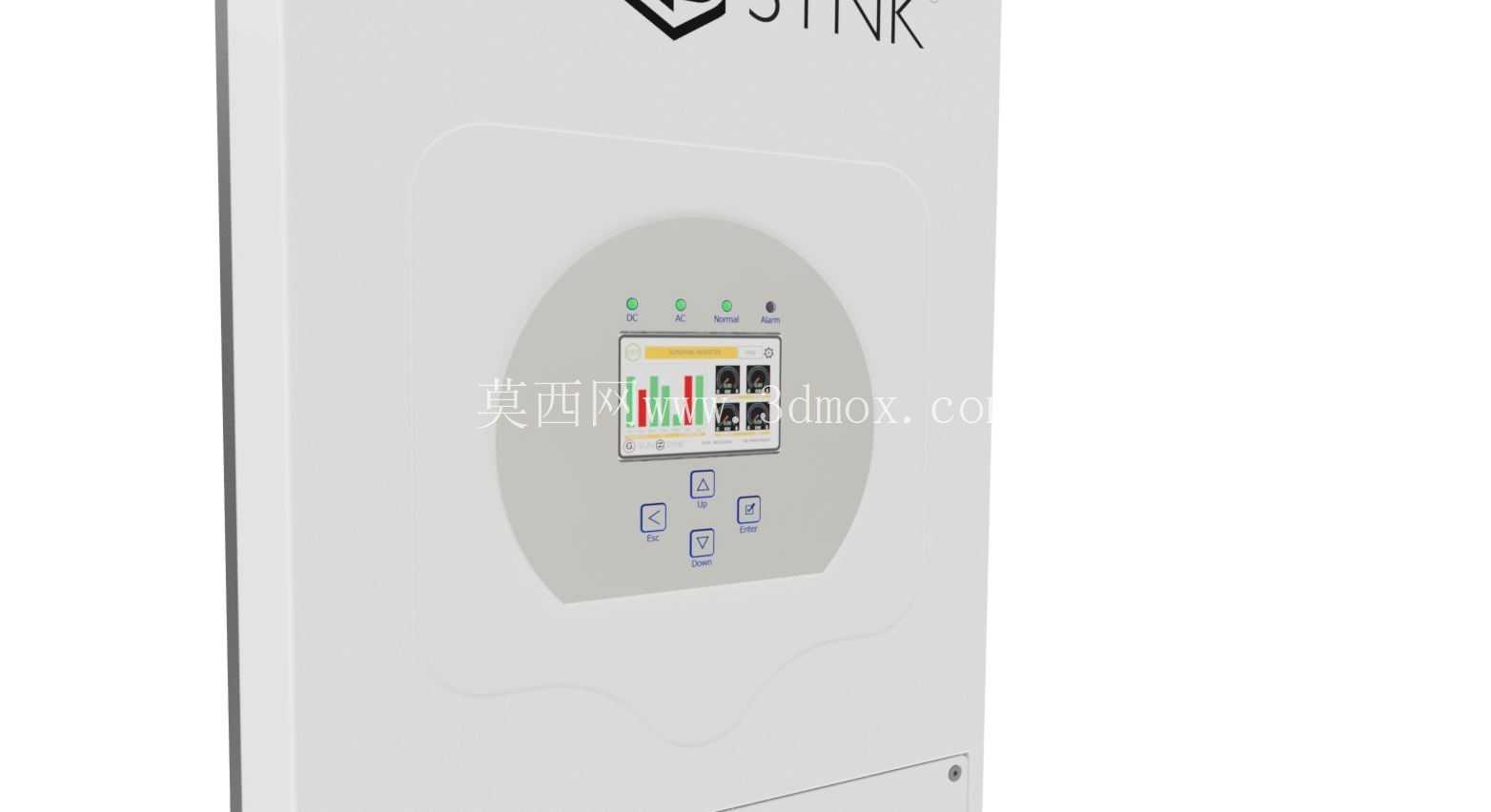

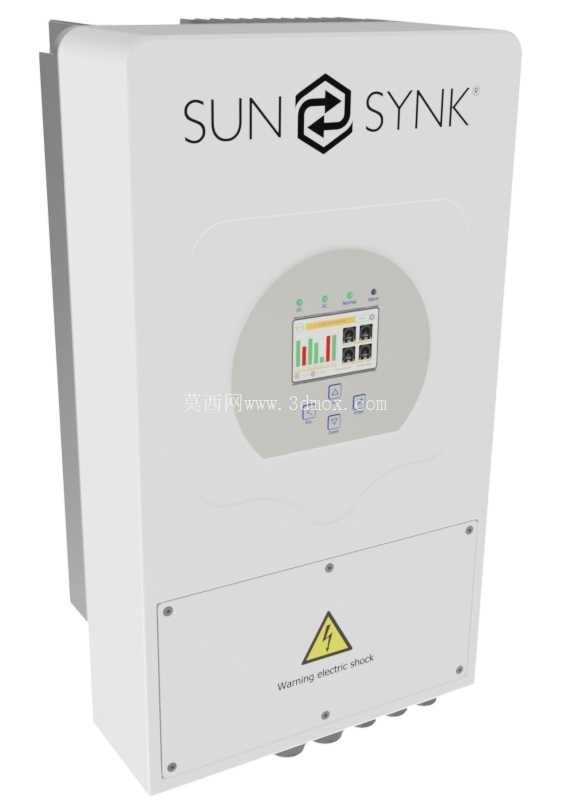

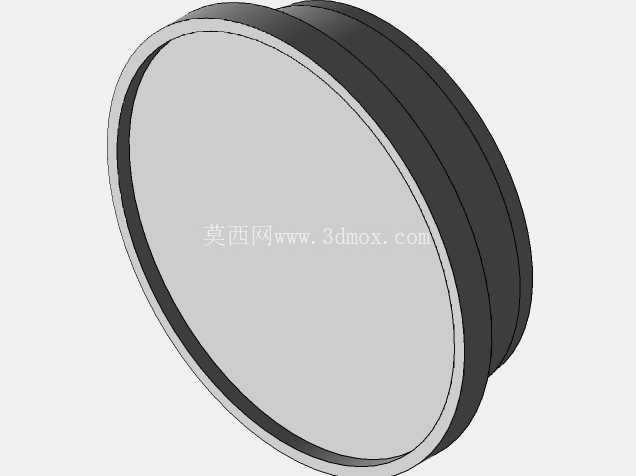

　　设备正面的操作显示区域做了内凹式的椭圆造型处理，一方面是为了让显示屏与操作按键区域形成自然的防护檐，减少户外落尘、雨水斜溅对操作界面的侵蚀，另一方面椭圆曲面的过渡也能避免直角结构在运输、安装过程中出现磕碰掉漆的问题，建模时对曲面的拔模角度做了校核，完全满足钣金冲压或者注塑成型的工艺要求，不会出现脱模倒扣的问题。散热系统的结构还原是这套模型的重点，设备内部搭载PC风扇形成强制风冷通路，外壳下部预留了对应数量的通风进风格栅，上部对应位置设置了出风通道，建模时精准还原了格栅的开孔率与导流角度，既能保证足够的通风量带走功率器件工作时产生的热量，又能通过格栅的倾斜角度阻挡户外雨水直接溅入设备内部，格栅的筋条厚度做了等比例还原，兼顾通风效率与外壳结构强度。

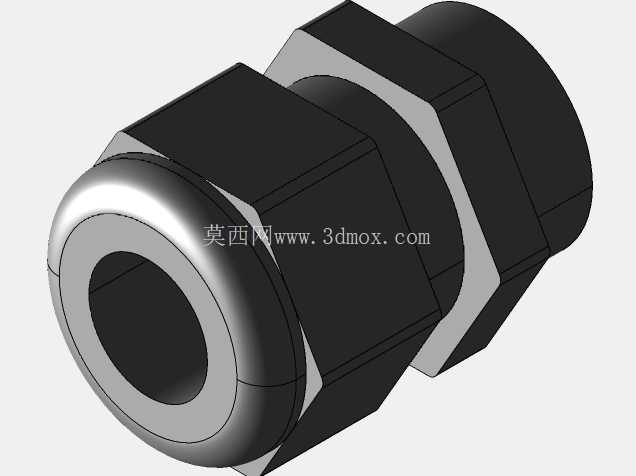

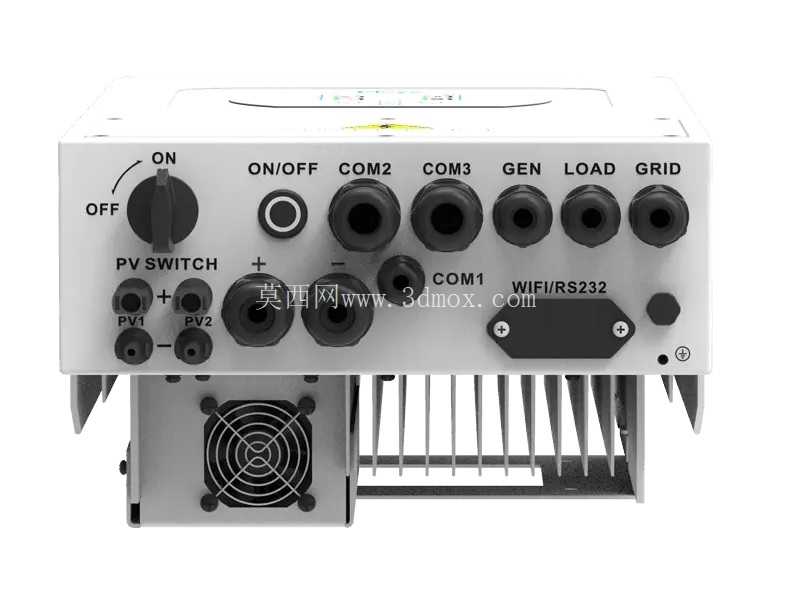

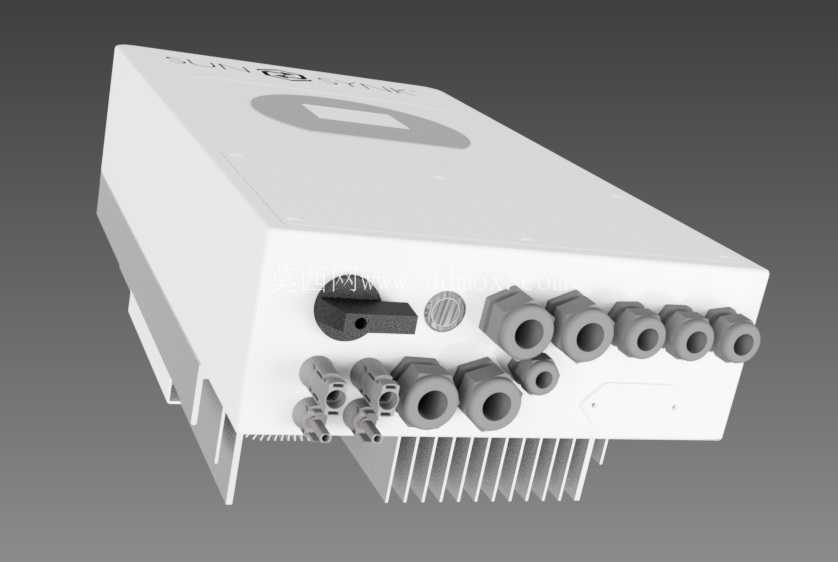

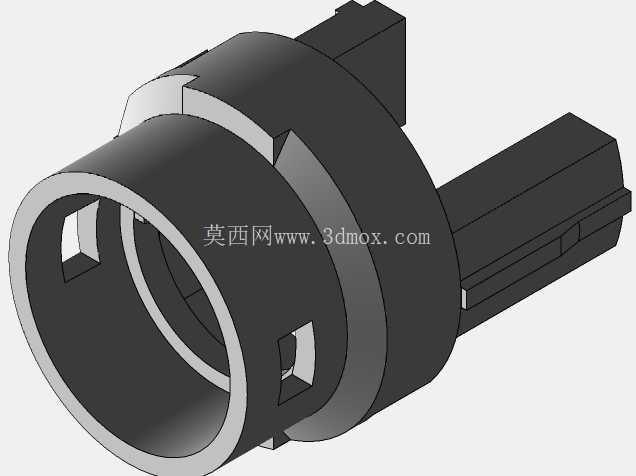

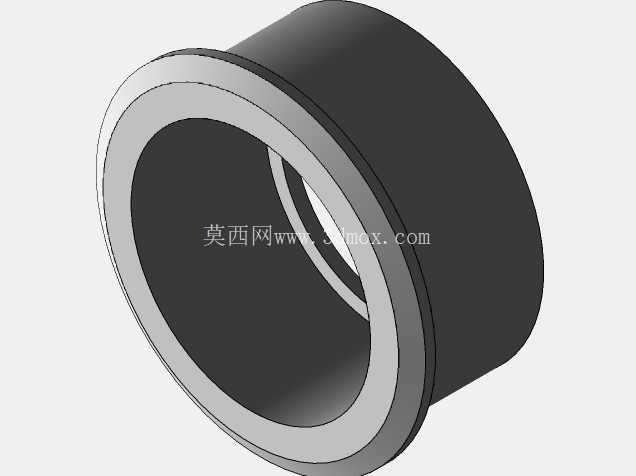

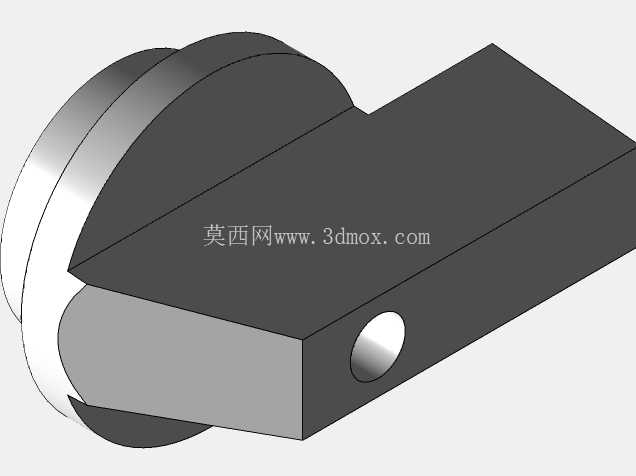

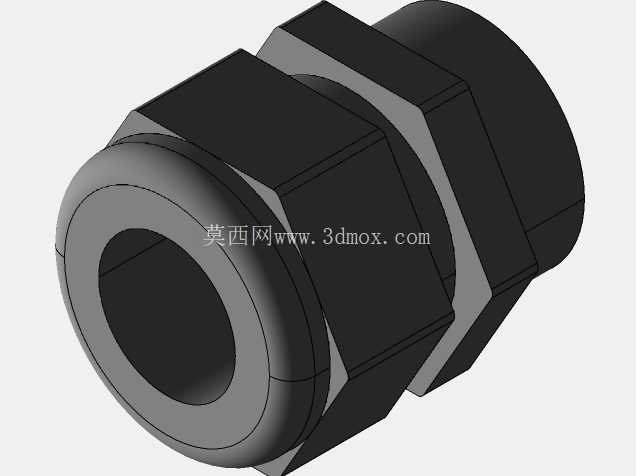

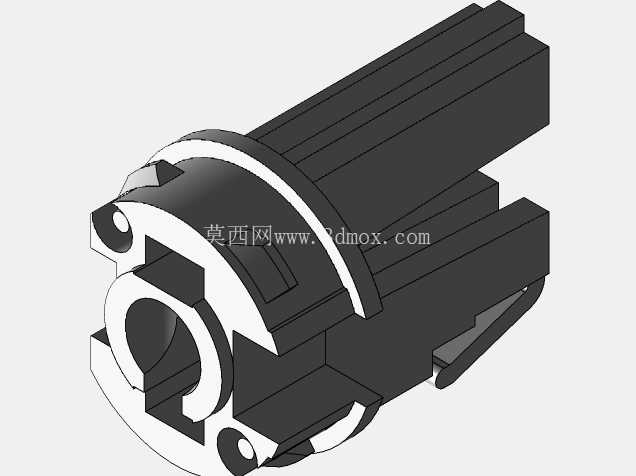

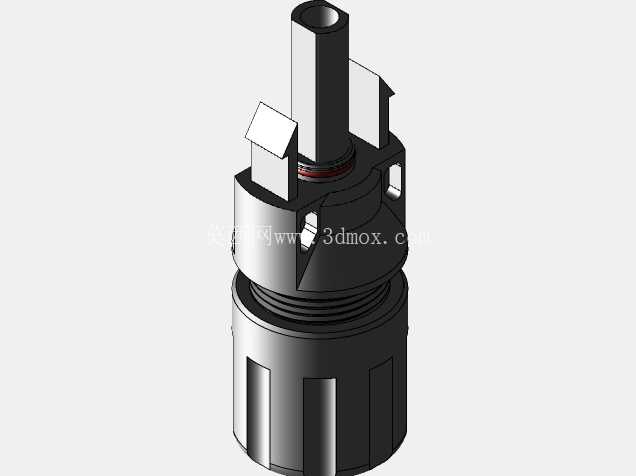

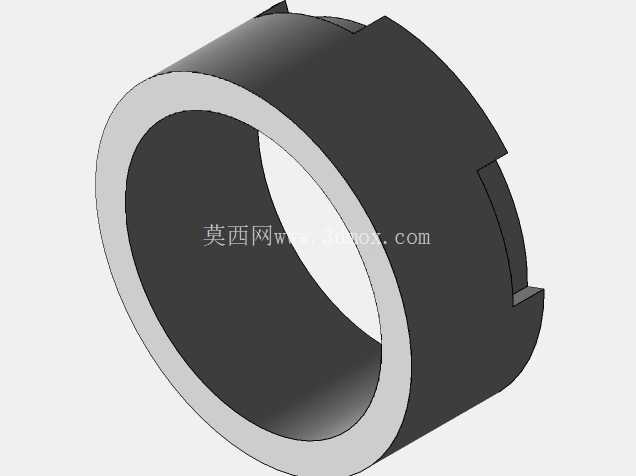

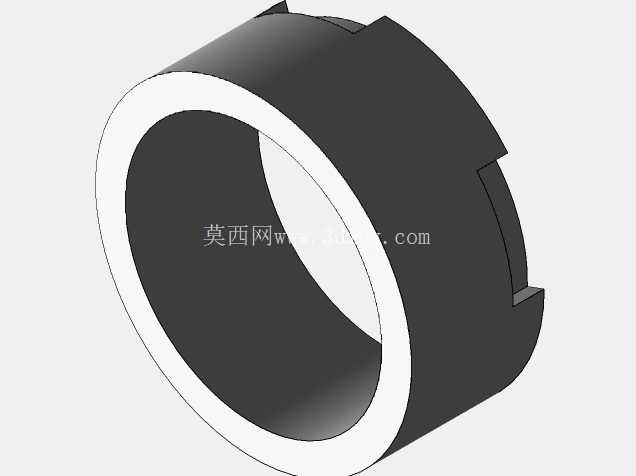

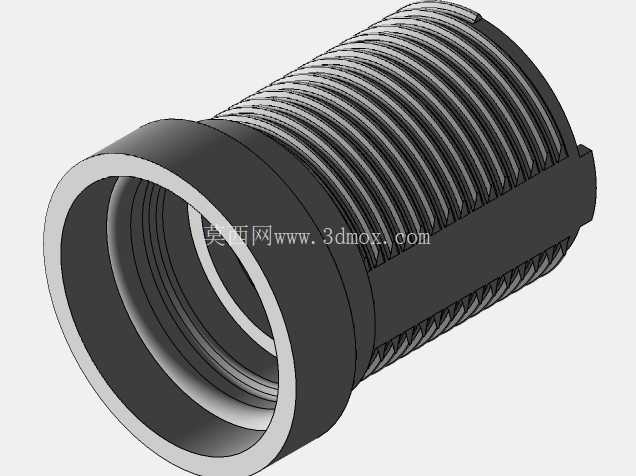

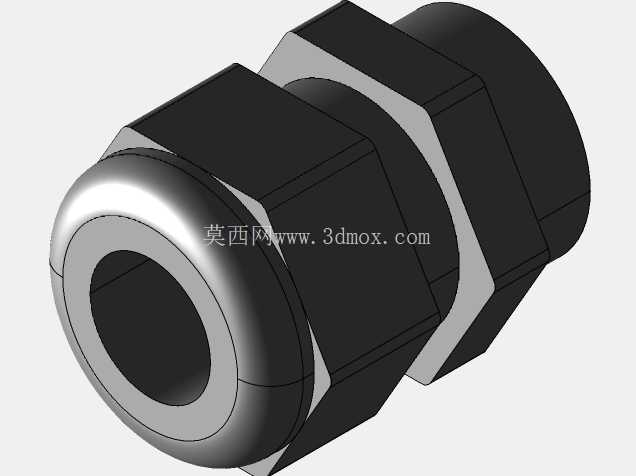

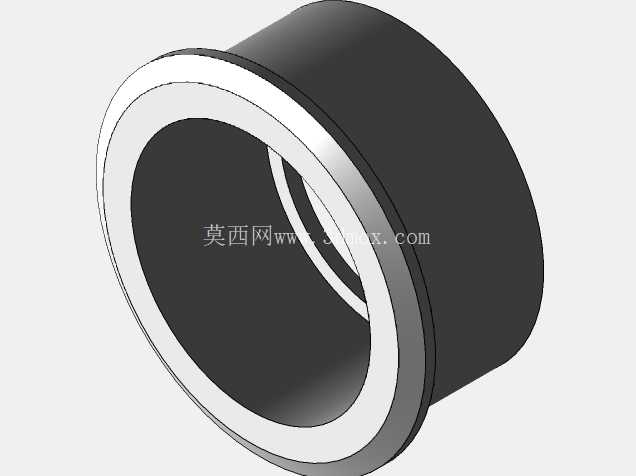

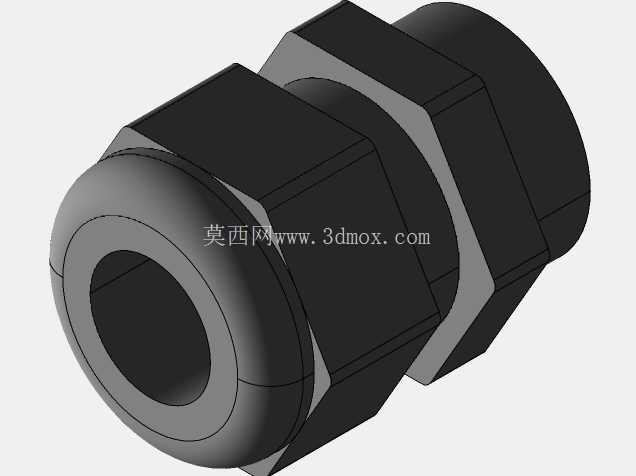

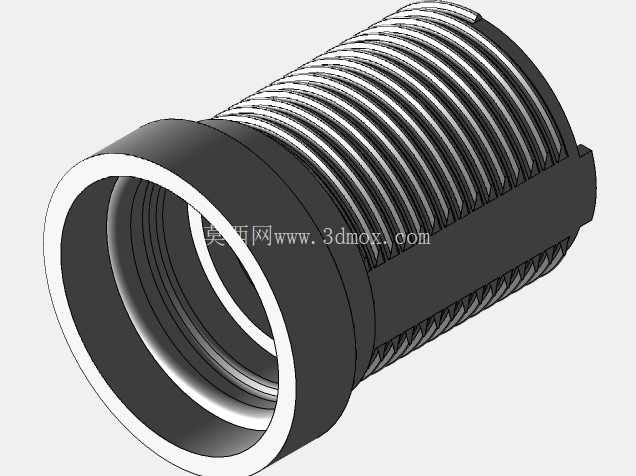

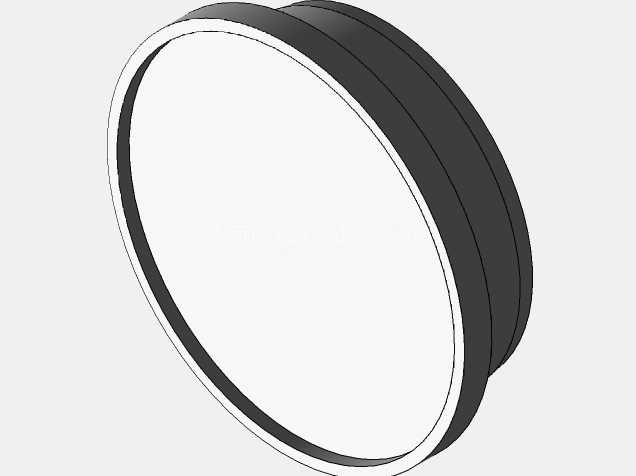

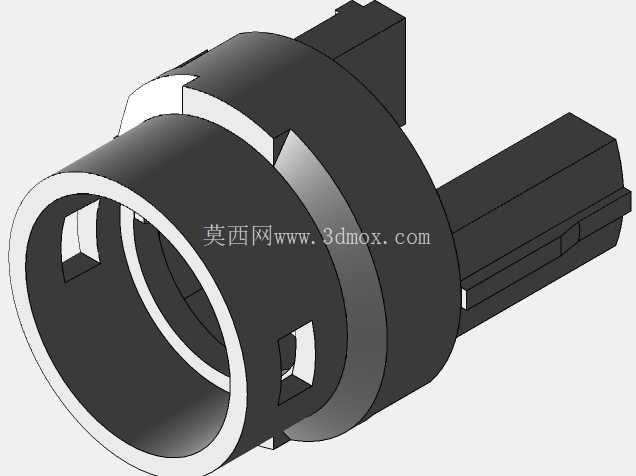

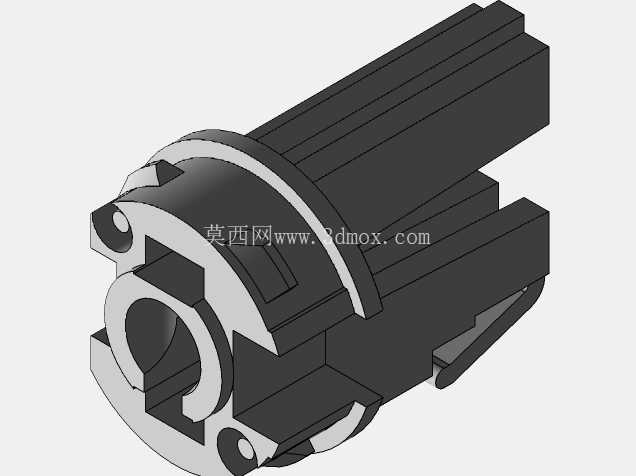

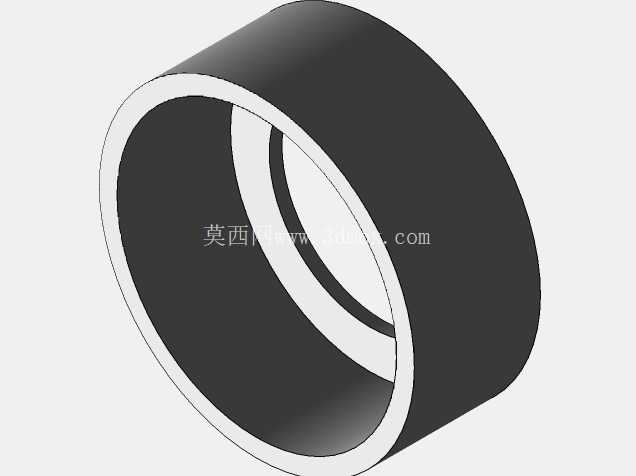

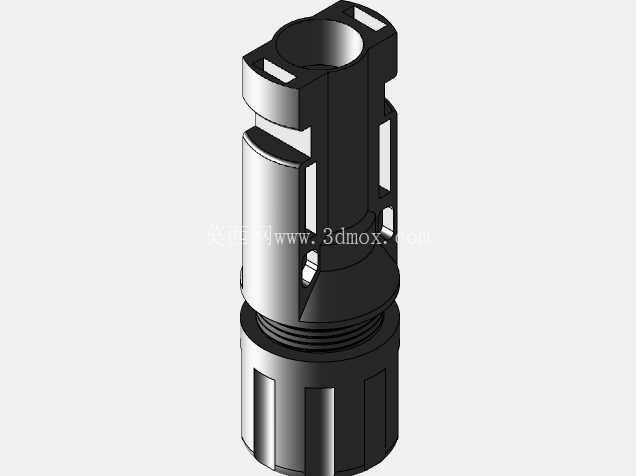

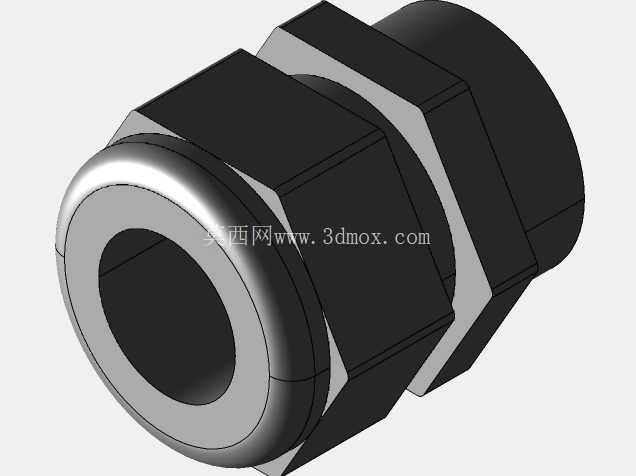

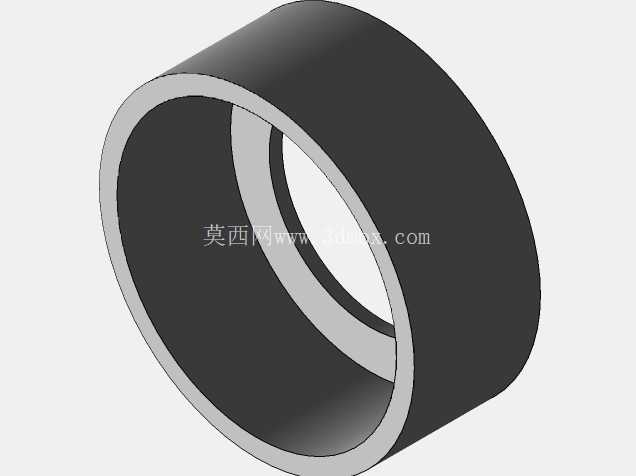

　　设备下部的接线区域做了独立的分隔腔设计，建模时还原了接线腔的盖板结构与密封槽位置，现场接线时可以单独打开接线腔盖板操作，不需要打开设备主腔体，能最大程度避免安装过程中灰尘、杂物落入主腔体影响内部电路，接线腔下方预留的格兰头安装孔位间距符合电力施工的操作规范，接线完成后线缆的弯曲半径不会出现过小折损的问题。外壳正面的高压警示标识位置做了精准定位，位于接线腔上方的醒目位置，符合电力设备安全标识的布设规范，安装运维人员在操作接线时能第一时间注意到高压警示。这套模型的外壳尺寸边界做了严格控制，整体厚度适配壁挂安装的突出距离要求，不会因为设备过厚影响人行通道的通行空间，外壳边角都做了圆角过渡处理，避免安装运维过程中尖锐边角划伤操作人员。

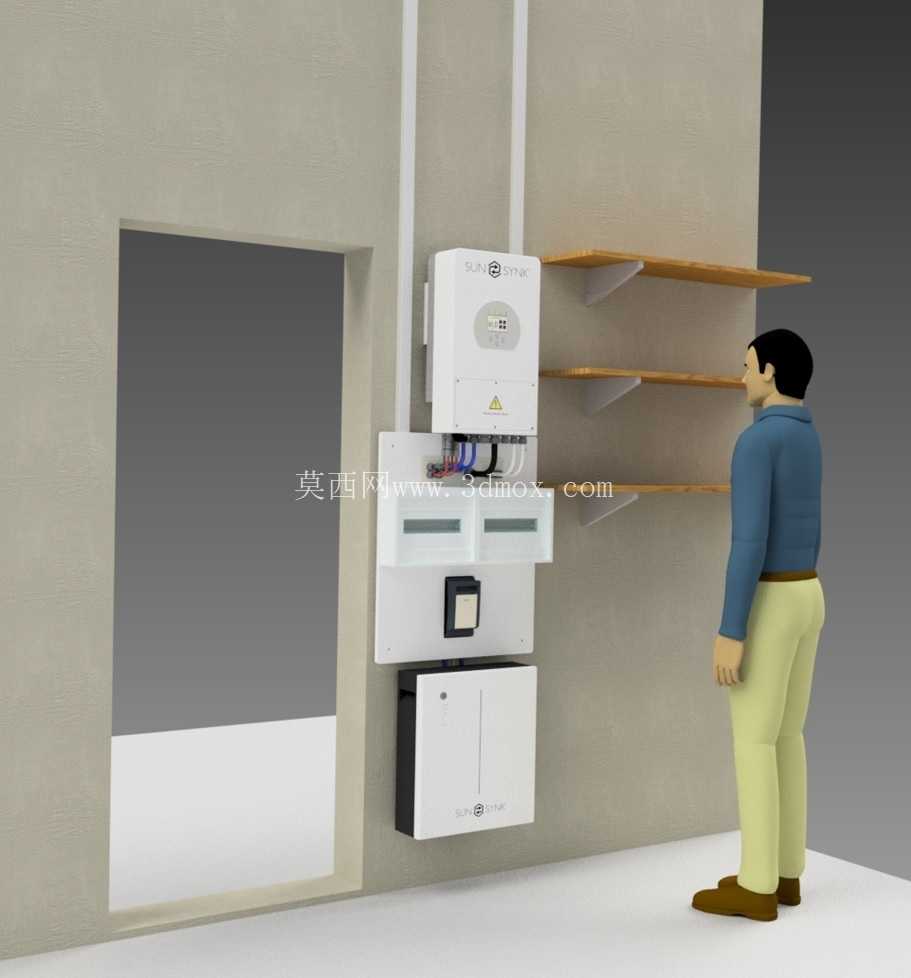

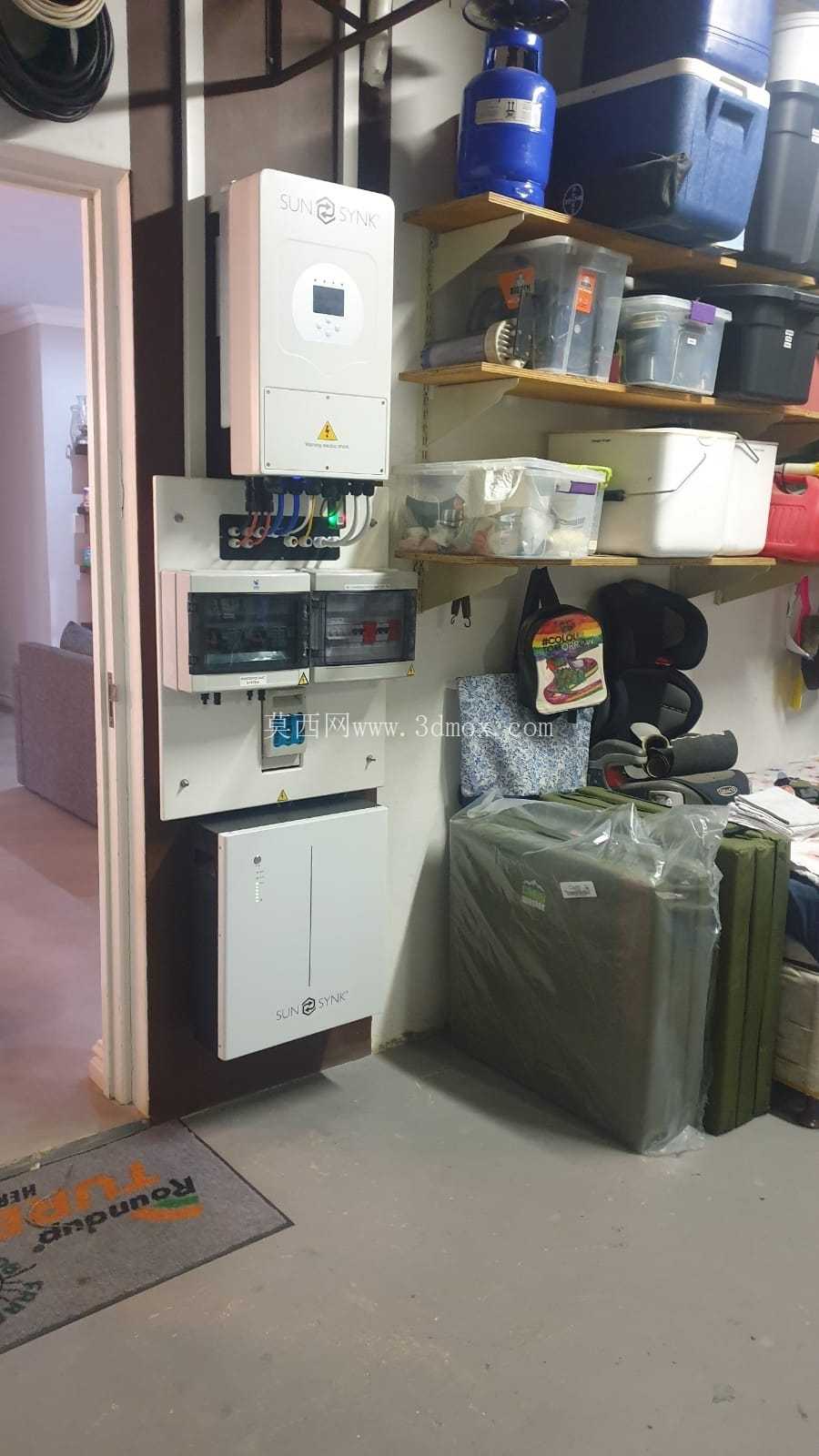

　　建模过程中没有还原内部的电路板与功率器件细节，重点聚焦在外壳的装配关系、安装接口与外部操作界面的结构还原，对于同功率段的其他品牌同类型逆变器，只要外壳安装孔位、外形尺寸与散热结构一致，这套模型都可以直接复用在系统布局设计、安装支架适配、机房排布模拟等场景中，结构设计人员可以直接基于这个模型调整外壳的局部细节，或者匹配对应的安装辅件设计，不需要从零开始搭建基础外形，能大幅缩短前期方案设计的建模周期。在户用光伏储能系统的三维布局设计中，设计人员可以直接将这套模型导入整体场景，模拟设备在墙面的安装位置，核对与周边配电箱、线缆桥架的安全距离，提前预判接线操作的空间是否充足，避免现场安装时出现空间干涉、操作距离不足的问题。外壳的材质分色在模型中也做了区分，主体外壳的钣金材质、显示区域的透明视窗、按键区域的硅胶材质都做了独立的面属性划分，后续做渲染验证或者结构干涉检查时可以直接识别不同部件的材质属性，不需要重新做面的拆分。
