XL4016可调降压稳压电源模块结构设计

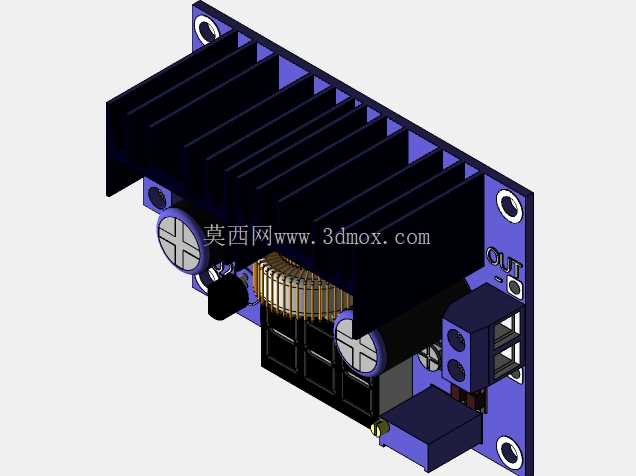

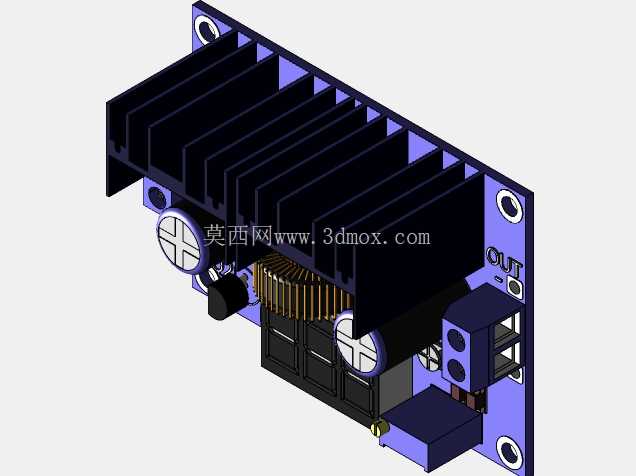

　　在工业控制板卡供电、桌面电子实验台搭建、小型嵌入式设备外接供电改造这类场景里，大电流可调降压模块是出镜率极高的基础电子部件，XL4016方案的降压模块凭借8A的持续输出能力，在同价位段的非隔离DC-DC器件里一直是选型优先级很高的选项。做这个模块的三维建模时，最先要敲定的是散热结构的匹配边界——XL4016芯片满负载下的耗散功率不低，常规自然散热场景必须搭配足够鳍片面积的铝挤散热片，建模时要先把散热片的齿高、齿厚、基板厚度参数和PCB板的安装孔位对齐，避免后续装配时散热片和板上的电解电容、功率电感产生空间干涉。

　　从实际使用的功能逻辑来看，这个模块的核心作用是把较高压的直流输入（比如12V-36V的工业直流母线、铅酸电池组输出）转换成3V-30V区间内可连续调节的稳定直流输出，板载的三位数码管可以实时显示当前输出的电压值，配合7段分段的调压逻辑，用户不需要外接万用表就能快速把输出电压校准到目标值，这部分结构建模时要注意数码管的安装高度，要保证数码管的显示面和PCB边缘的塑料挡光条齐平，避免出现光线漏出导致数字显示发虚的问题，同时调压电位器的旋钮要突出PCB边缘足够的高度，方便戴防静电手环的操作人员徒手调节，不需要额外借助螺丝刀等工具。

　　建模过程中对安装边界的核对是最容易出疏漏的环节，这个模块采用的是立式安装耳的设计，PCB两端延伸出的带安装孔的凸耳，孔位的中心距、孔径大小要和常用的型材安装位匹配，建模时要把安装孔的沉头深度做准确，保证M3规格的螺丝拧入后螺丝头不会凸出于PCB表面，避免和周边安装的其他板卡产生刮擦。板上的功率电感是高度最高的被动器件之一，建模时要准确还原电感的磁环尺寸、绕组线径带来的实际外径，还要注意电感和散热片之间的安全爬电距离，按照低压直流设备的安规要求，不同电位的导电部件之间要留足0.8mm以上的间隙，避免长期使用后积灰导致的漏电风险。

　　板上的两个大容量电解电容，分别布置在输入和输出回路的端口附近，建模时要还原电容的防爆纹结构、引脚的弯折角度，还要注意电容本体和散热片侧壁的间隙，不能因为公差累积导致电容被散热片挤压出现电解液泄漏的隐患。输出端采用的是接线端子结构，建模时要还原端子的压线弹片结构、螺丝的锁紧行程，保证接线时导线可以顺利插入端子孔位，同时端子的顶部要和散热片的底部留出足够的操作空间，方便用螺丝刀拧紧压线螺丝。输入端除了接线端子之外，还预留了直插焊盘的位置，方便用户根据自己的接线需求选择不同的输入连接方式，这部分的焊盘尺寸、阻焊层的边界在建模时也要准确还原，方便后续做PCB生产的文件导出。

　　从结构设计的合理性角度来看，这个模块的元器件布局遵循了功率回路最短的原则，功率芯片、电感、输出电容、输入电容都布置在PCB的同一侧，大电流走线路径尽可能短，减少了走线阻抗带来的发热损耗，建模时可以清晰看到功率回路的铜箔区域对应的器件排布逻辑，散热片直接通过导热硅胶垫贴合在功率芯片的表面，散热片的鳍片方向顺着模块安装后的自然空气对流方向，能最大化提升自然散热的效率，在25摄氏度的环境温度下，满负载8A输出时芯片的结温可以控制在器件允许的工作区间内，不需要额外加装强制风冷风扇。

　　另外板载的调压电位器旁边设置了状态指示灯，建模时要还原指示灯的导光柱结构，保证指示灯的光线可以清晰透出，方便用户判断模块是否处于正常工作状态。数码管的驱动芯片布置在PCB的背面，不会和正面的功率器件争抢散热空间，同时背面的元器件高度都控制在2mm以内，保证模块贴装在安装面上时不会出现背面器件被顶到的问题。整个模块的外形尺寸控制在常规大电流降压模块的通用尺寸区间内，可以直接替换同封装的旧款降压模块，不需要改动原有设备的安装结构，在设备维修、旧设备供电改造的场景里适配性很强。做这类电子模块的三维建模，最核心的是要还原所有器件的实际装配干涉边界，而不是只做外观的形似，因为这类模型很多时候会被用到整机设备的结构装配校验里，如果某个器件的尺寸偏差超过0.5mm，就可能导致实际装配时出现装不上的问题，所以建模时每一个元器件的占位尺寸、安装高度、引脚位置都要和实际物料的规格书参数一一对应，才能保证模型具备实际的工程参考价值。
