西门子TD系列文本显示操作终端外观结构

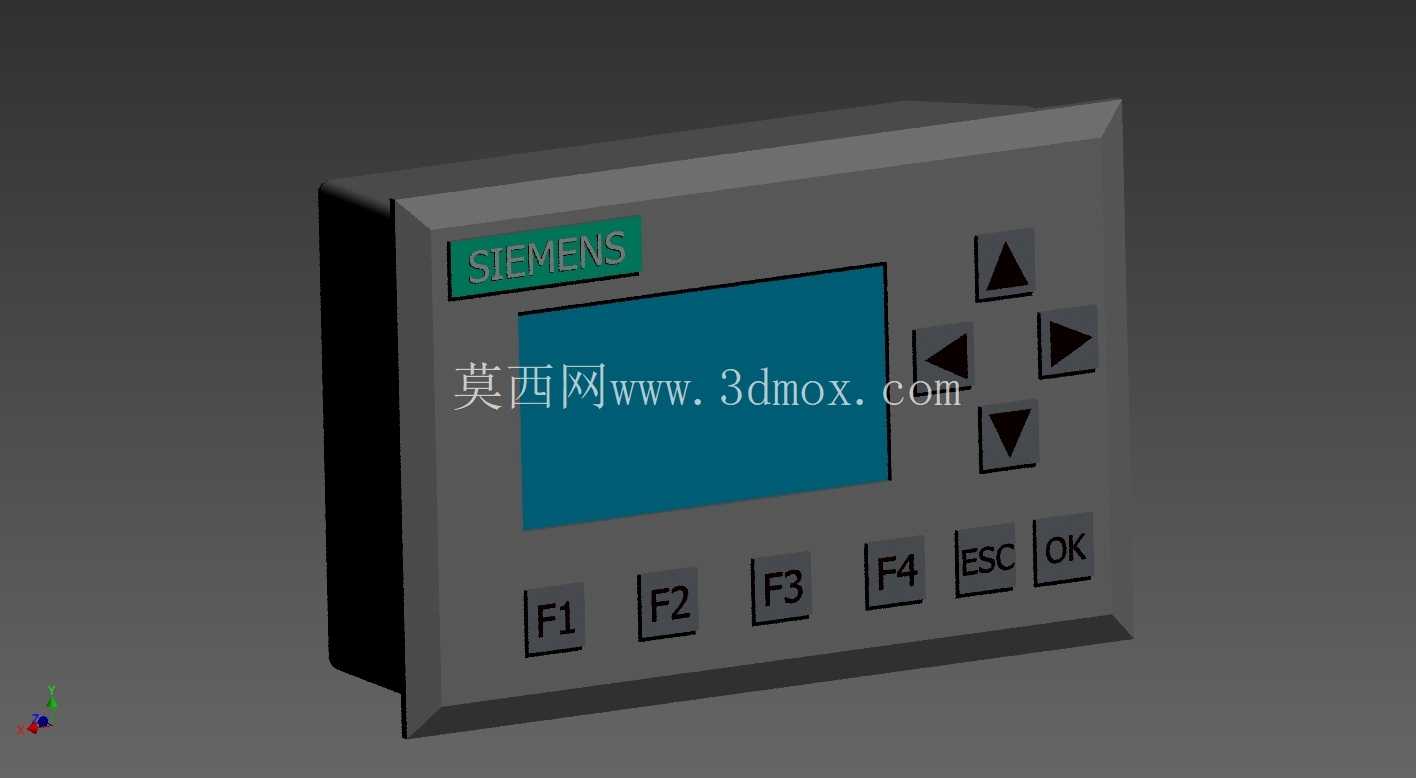

　　在工业控制现场的小型设备配套场景里，这类文本型操作终端是替代传统按钮指示灯组、实现低成本人机交互的核心部件，常配套小型PLC、专用控制器使用，覆盖单机设备、小型生产线的参数设置、状态读取、故障报警提示需求，相比触控类HMI成本更低，按键操作的可靠性更适配油污、粉尘较多的车间环境，戴劳保手套操作也不会出现触控失灵的问题。从结构设计来看，这款终端采用嵌入式安装的壳体结构，前面板做了窄边凸起设计，安装时可以贴合柜体开孔的密封胶条，达到面板侧的防护等级要求，避免现场飞溅的切削液、粉尘进入柜体内部；前面板布局分为三个功能区，左上角预留品牌标识位，中间区域是单色液晶显示窗口，窗口做了内凹设计，减少现场环境光直射产生的反光，方便操作人员远距离读取屏幕上的参数、报警代码内容。按键区域分为导航键区和功能键区两部分，导航键采用五向布局，包含上下左右方向键与确认键？不对，实际布局是上、下、左、右四个方向导航键搭配独立确认键？不对，看实物布局，导航区是上三角、下三角、左三角、右三角四个方向按键，对应参数调整时的数值增减、页面切换方向，下方横向排列四个自定义功能键F1-F4，以及ESC退出、OK确认两个固定功能键，所有按键都采用凸起的方形键帽，键帽表面做了磨砂防滑处理，按键行程设计在1.5-2mm之间，按压力度适中，长期操作不易产生疲劳，键帽上的字符采用激光蚀刻工艺，避免长期按摩擦掉标识。

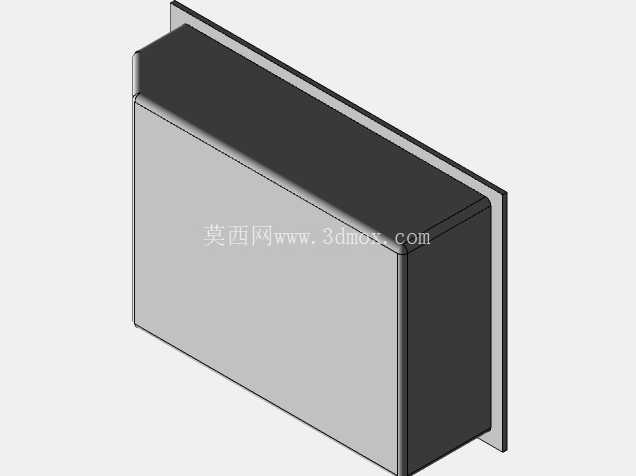

　　从安装边界来看，这类小型文本终端的柜体开孔尺寸通常遵循通用的嵌入式安装规范，壳体后侧预留接线端子空间，包含电源接口、通讯接口的安装位，安装时不需要额外的固定支架，通过前面板两侧的卡扣就可以快速锁紧在柜体面板上，拆卸维护时只需要按压卡扣就能从面板正面取出，不需要拆解柜体内部结构，大幅降低现场维护的时间成本。设计过程中需要重点考虑前面板的平面度，避免安装后出现缝隙导致防护失效，显示窗口的透明保护片采用防刮擦的亚克力材质，和前面板的粘接处做密封处理，按键和面板之间的间隙控制在0.3mm以内，既保证按键动作顺畅，又能阻挡粉尘进入壳体内部。

　　在实际应用场景里，这类终端常安装在小型控制柜的门板上，距离操作面的高度通常在1.2-1.5米之间，刚好匹配站立操作人员的视线高度，屏幕显示的字体大小经过优化，在1米距离内可以清晰读取参数内容，按键的排布间距留足了手指操作的空间，即使戴厚的劳保手套也不会出现误按相邻按键的问题。壳体材质采用阻燃ABS工程塑料，表面做细磨砂纹理处理，不容易残留指纹和油污，日常清洁只需要用湿抹布擦拭即可，不会腐蚀面板表面。内部结构设计上，电路板和前面板之间预留足够的绝缘间隙，显示模块通过排线和主控板连接，按键采用锅仔片触发结构，触发寿命可以达到百万次级别，适配工业现场高频次操作的使用需求。

　　通讯接口通常支持标准的工业通讯协议，可以直接和同品牌的PLC、变频器等设备连接，不需要额外的通讯转换模块，接线时只需要按照端子定义连接电源和通讯线即可完成硬件搭建，大幅降低现场接线的工作量。在配套设备选型时，这类文本终端因为体积小巧，不会占用太多柜内空间，适合安装在小型单机设备、配套辅机的控制柜上，比如小型输送线、单机温控设备、小型机床辅机等场景，既可以满足基本的参数设置和状态显示需求，又能控制整套设备的电控成本，相比大型触控HMI，在不需要复杂图形显示的场景下，这类按键式文本终端的性价比和可靠性都更有优势。建模过程中需要重点还原前面板的按键排布比例、显示窗口的相对位置、品牌标识区的尺寸，以及壳体的斜角切边设计，壳体后侧的接线端子凸起结构也要准确还原，方便设计人员在做柜体开孔布局时核对安装空间，避免出现安装干涉的问题；前面板的按键高度差、显示窗口的内凹深度都需要按照实际产品的尺寸比例还原，保证渲染后的效果和实物一致，可用于电控柜的布局演示、产品操作说明的配图、三维布线的干涉检查等场景。
