松下BD-63R 2P双极微型断路器结构

　　在民用住宅配电、小型工业设备控制柜、商用楼宇末端配电回路的选型与结构设计工作中，双极微型断路器是极为常见的末端保护器件，这款BD-63R 2P器件的三维结构还原，完全围绕实际安装与使用场景的边界条件搭建，没有做多余的艺术化修饰，所有结构特征都对应实物的功能需求。

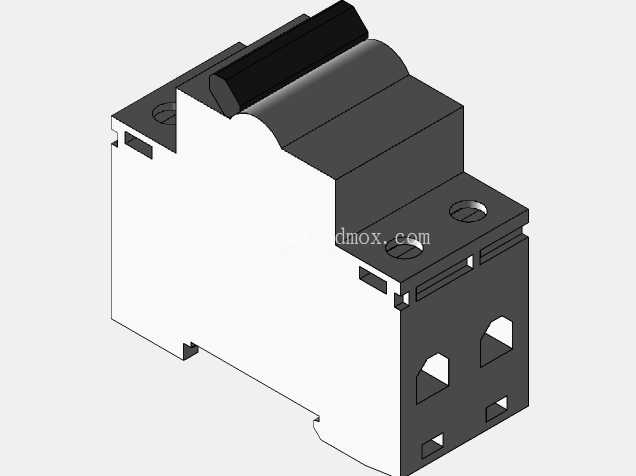

　　做这类器件的三维建模，最先要锚定的是安装基准，也就是DIN标准导轨的卡接结构，这部分的尺寸公差直接决定了模型能不能在装配环境里完成虚拟装配——底部的卡脚卡槽完全匹配35mm标准导轨的截面尺寸，卡接的让位间隙、卡扣的弹性形变预留空间都按照实物的装配逻辑做了还原，不会出现虚拟装配时卡接干涉、或者安装后松旷的问题。很多新手做这类配电元件建模时容易忽略安装边界，把底部结构做的过于平整，实际装配时就会和导轨、相邻的配电元件产生干涉，这款模型在搭建时特意把安装状态下的周边避让空间做了核对，包括相邻断路器拼装时的拼接凸台与凹槽，都和同系列产品的拼接尺寸做了匹配，多器件并排安装时的总宽度、相邻操作手柄的间隙都符合实际配电盘的排布要求。

　　从功能结构来看，这款双极器件可以同时通断火线与零线，相比单极器件的保护覆盖范围更全，避免零线断线带来的安全隐患。模型还原了上部的操作手柄结构，手柄的摆动角度、分合闸状态下的位置差都和实物一致，手柄表面的防滑纹理、操作时的手指让位空间都做了细节还原，在做配电盘的人机工程校验时，可以直接模拟操作手柄的动作空间，确认柜门关闭、操作时不会和柜体结构产生干涉。进出线端的接线端子结构也做了完整还原，端子的螺丝孔位、压线板的行程空间、接线时导线的插入深度都对应实际接线的操作需求，不管是做布线模拟还是端子排的装配校验，都可以直接调用这个模型完成布局，不需要再额外修正接线端的结构尺寸。

　　器件的主体外壳采用上下扣合的结构，模型还原了外壳的卡扣配合位置、侧面的散热槽结构，这些散热槽的位置和内部触头的发热区域对应，在做配电盘的热仿真分析时，这些槽位的开孔尺寸、通风路径都可以作为仿真的边界条件，不需要再二次处理模型。正面的标识区域预留了平整的标识面，和实物的参数标识位置一致，在做装配体的BOM标注、器件标识排版时，可以直接在这个平面上添加参数标识，不需要额外找基准面。

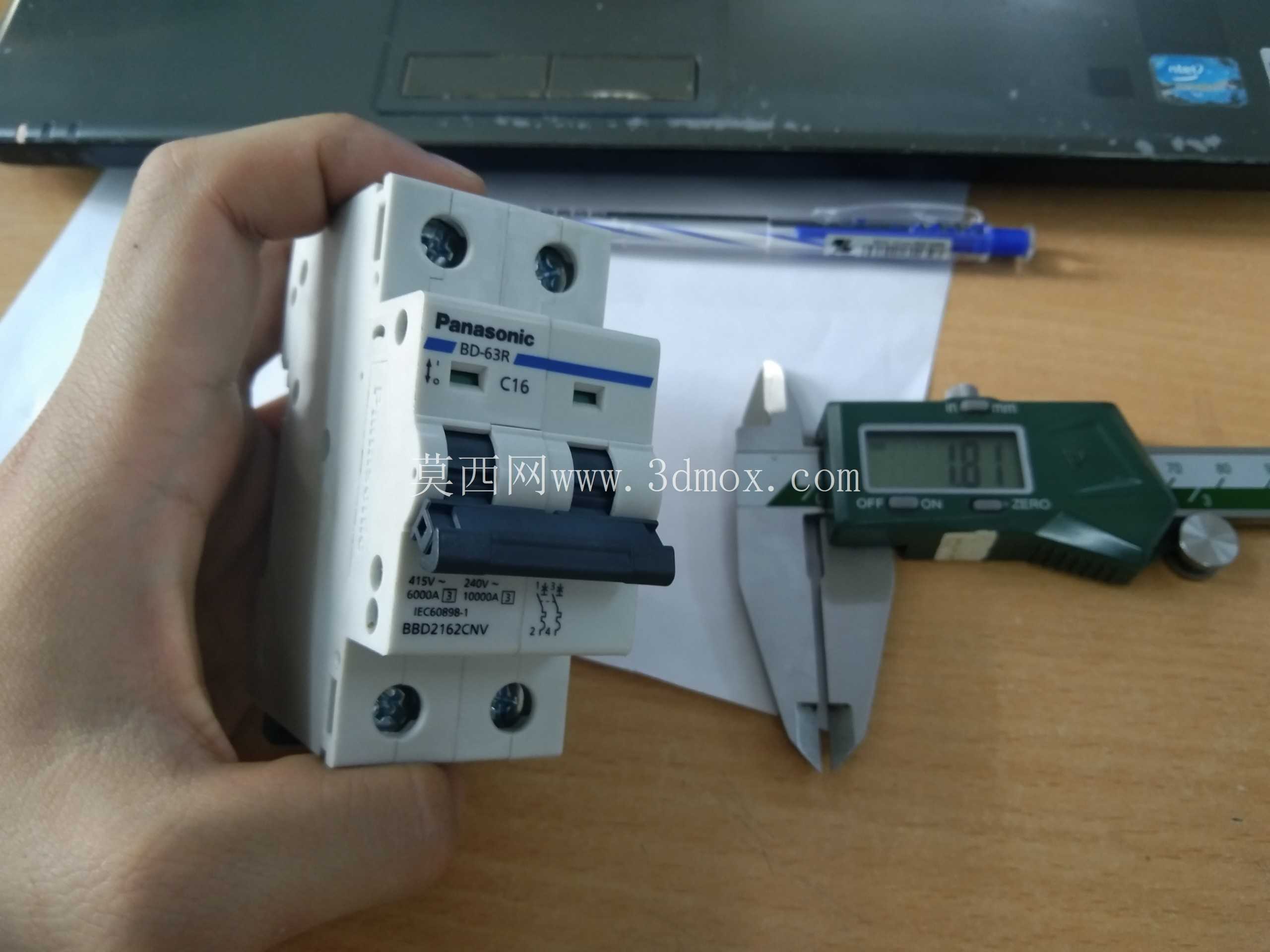

　　尺寸控制上，这款器件的宽度对应2P模数，也就是两个标准模数位的宽度，总宽度、高度、进深尺寸都和实物的安装尺寸匹配，公差控制在0.3mm以内，完全满足电气柜布局设计的精度要求——很多电气设计人员在做柜内布局时，最头疼的就是模型尺寸不准，导致实际装配时器件装不下、或者布线空间预留不足，这个模型在搭建时特意核对了实物的安装孔位、端子高度、手柄突出高度等关键尺寸，包括安装后器件正面到导轨安装面的距离，都和实际测量值一致，不管是做二维布局图的导出，还是三维布线的空间校验，都不会出现尺寸偏差带来的设计错误。

　　从应用场景来说，这类双极断路器常用在家庭入户后的总开关、大功率插座回路、或者需要同时断开火零的设备供电回路，模型的结构还原覆盖了这类场景下的所有设计校验需求：比如在做家用配电箱的三维布局时，可以直接把这个模型装配到导轨上，核对箱内剩余的布线空间、确认柜门关闭时手柄和箱门的间隙、模拟接线时导线的弯曲半径是否足够；在做小型设备的控制柜设计时，也可以用这个模型确认断路器和接触器、继电器等其他器件的安装间距，满足电气间隙的安全要求。

　　建模时没有简化掉容易被忽略的细节结构，比如外壳上的安装定位凸点、端子处的防误插挡板、手柄和外壳之间的防尘间隙，这些细节虽然不影响整体的外观，但在做虚拟装配、干涉检查时往往是最容易出问题的地方——比如防误插挡板的位置如果不对，模拟接线时就会出现导线插不进端子的错误，和实际操作的情况不符；外壳的定位凸点如果缺失，多器件拼接时就会出现拼接缝隙不均匀、排布不齐的问题。整个模型的结构拆分也和实物一致，外壳、手柄、接线端子、卡轨卡扣都做了独立的结构区分，在做爆炸视图、装配工艺说明时，可以直接拆分模型展示内部的装配关系，不需要再重新拆分零件。
