12V低压贴片LED照明灯带结构设计

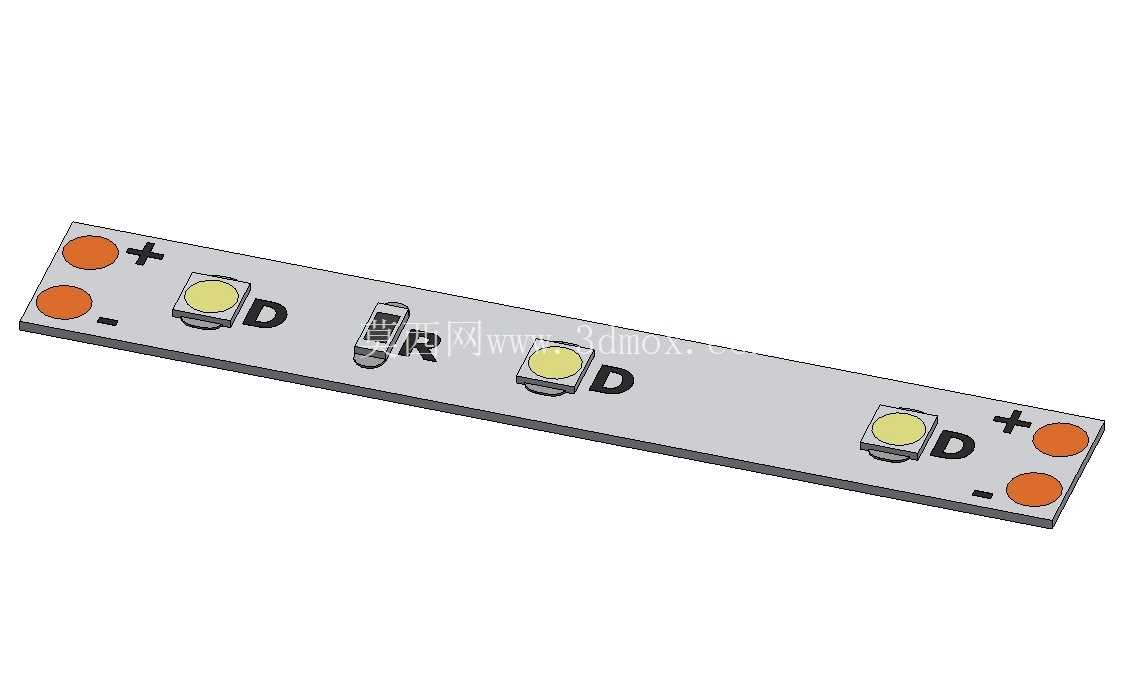

　　在低压直流照明场景的结构选型中，12V供电的LED灯带是设备局部照明、小型展柜光源、车载辅助照明、低压工控设备状态指示场景里的常用组件，这类灯带的设计核心是在有限的PCB板空间内完成光源排布、限流元件布局与供电极性标识的合理规划，避免出现供电反接损坏、散热不足光衰过快、安装干涉等实际工程问题。这款灯带采用长条状FR-4玻纤PCB作为基底，板体边缘做了圆角处理，避免安装过程中板边毛刺划伤操作人员或者相邻布线绝缘层，板端预留了清晰的正负极标识，正极旁设置圆形橙色焊盘标识，负极旁对应设置同规格焊盘，方便现场接线时快速识别极性，减少接线错误导致的光源烧毁问题。

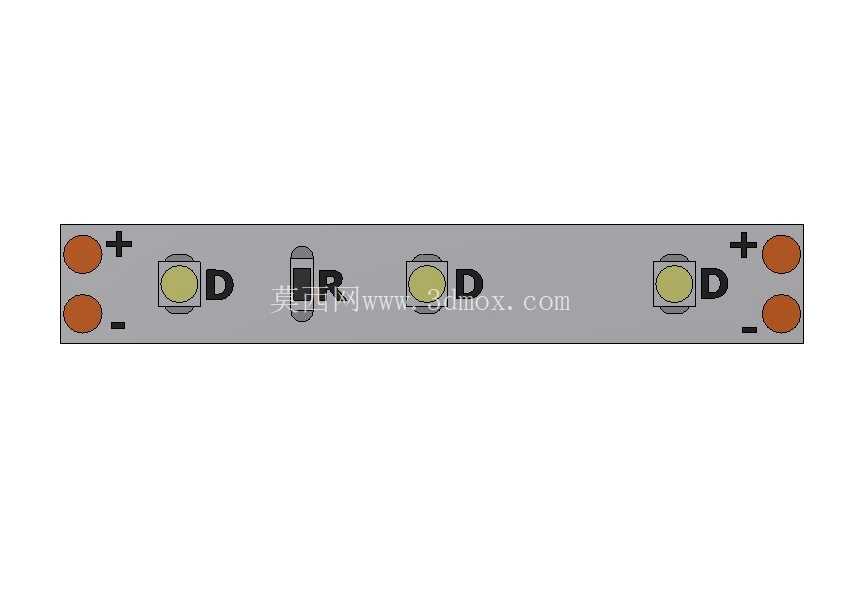

　　板上共排布三颗贴片式LED灯珠，每颗灯珠旁都印有D字标识对应二极管位号，灯珠采用等间距排布，保证出光均匀性，避免局部亮度过高或者暗区问题，在两颗灯珠之间的板体位置设置一颗贴片限流电阻，位号标识为R，电阻的选型匹配12V直流供电下的LED工作电流，保证每颗灯珠都工作在额定电流区间，既不会因为电流过大导致灯珠光衰加速，也不会因为电流不足导致发光亮度达不到设计要求。从安装边界来看，这款灯带的板体厚度控制在常规PCB板厚范围，整体宽度较窄，适合嵌入到狭小的安装槽内，比如设备操作面板的背光槽、展柜的层板灯槽、车载内饰的缝隙安装位，板体两端的焊盘既可以直接焊接导线做固定式接线，也可以搭配对应的接插件做快拆式连接，适配不同场景的安装维护需求。

　　在散热设计上，板体的铜箔走线除了承担导电功能外，还在灯珠和电阻的焊盘位置做了加宽处理，增大散热面积，让灯珠和电阻工作时产生的热量可以快速通过铜箔传导到整个板体，再通过安装接触面散发出去，避免局部热量堆积导致元件寿命缩短。实际应用中，这类12V灯带因为供电电压属于安全特低电压区间，在人员容易接触到的照明场景里使用安全性更高，不会出现220V供电灯带的触电风险，同时低压直流供电的特性也方便直接对接设备内部的直流供电回路，不需要额外配置高压转低压的电源模块，简化设备内部的布线结构。

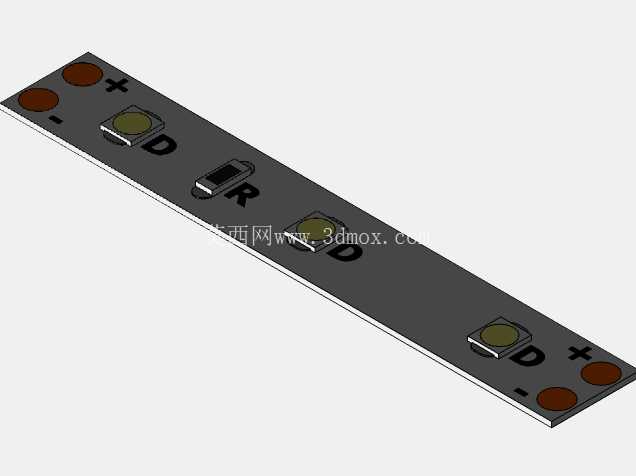

　　在做三维结构设计时，这款模型还原了板上所有元件的实际高度，灯珠的透镜凸起高度、电阻的贴片厚度都和实际元件尺寸一致，方便设计人员在做整机装配干涉检查时，准确判断灯带安装后是否会和周边的结构件发生碰撞，比如在做设备操作面板的背光设计时，可以直接导入这个模型，模拟灯带安装后和面板透光板的间距，调整安装位置保证出光效果均匀，不会出现灯珠颗粒感明显的问题。另外板体上的极性标识在模型里也做了准确还原，方便在生成工程图纸或者装配指导文件时，直接标注接线注意事项，减少生产装配环节的错误率。这类小型照明组件看似结构简单，但在实际工程应用中如果设计考虑不周，很容易出现接线反接烧件、散热差光衰快、安装尺寸不匹配导致的装配困难问题，这款灯带的结构设计在有限的板体空间内平衡了元件排布、散热、安装便利性、接线识别等多方面的需求，适合作为低压照明场景的标准组件选用，在做设备改造、小型照明装置开发时，可以直接参考这个结构进行适配调整，缩短设计开发周期。
