T5荧光灯管专用立式安装灯座结构设计

　　这款T5灯座是适配小直径T5规格荧光灯管、LED替换灯管的专用电气连接与固定部件，日常在办公区域格栅灯盘、商超展柜暗藏灯带、工业设备局部照明模组、洁净厂房嵌入式照明系统中都有大量应用，核心作用是为灯管两端提供稳定的机械支撑，同时完成导电触点与供电回路的可靠连接，避免灯管使用过程中出现松脱、接触不良、绝缘失效等问题。

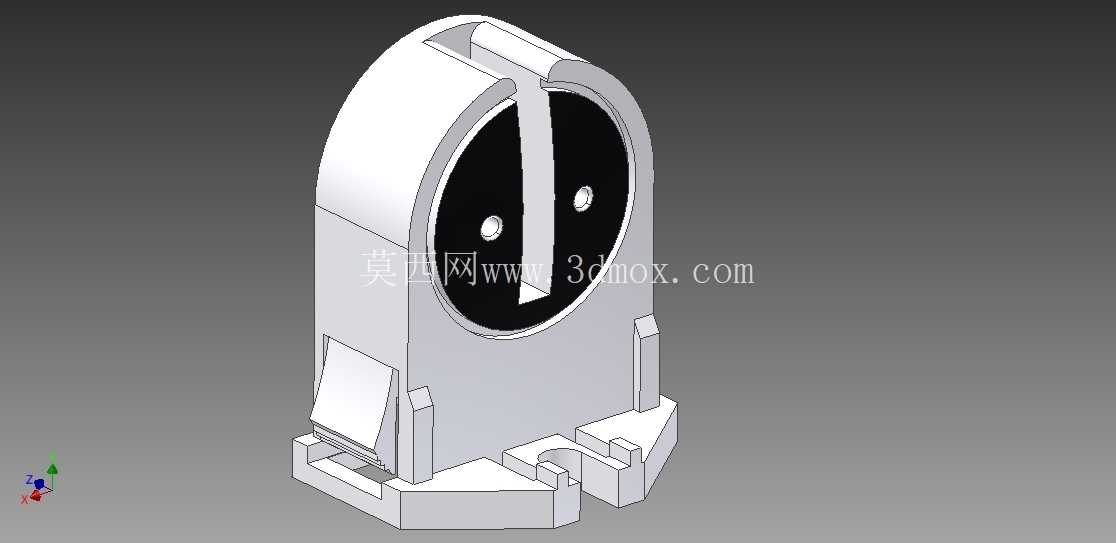

　　从结构设计逻辑来看，整体采用立式安装的布局思路，主体为绝缘阻燃工程塑料一体注塑成型，外壳做了圆弧过渡处理，没有尖锐棱角，既可以降低安装过程中划伤线材、操作人员的风险，也能在多灯并排安装时减少相邻部件的干涉。正面圆形的灯管插接腔完全匹配T5灯管的端盖外径，腔体内对称布置两个弹性铜质接触端子，端子做了预紧折弯设计，当灯管端针插入时，弹性结构可以提供持续的接触压力，即使在设备存在小幅振动的场景下，也能保证导电连接稳定，不会出现打火、闪断的情况。插接腔中间的竖向分隔筋，一方面可以将两个带电触点做物理隔离，拉大爬电距离满足电气绝缘要求，另一方面也能在灯管插入时起到导向作用，避免端针错位顶弯损坏。

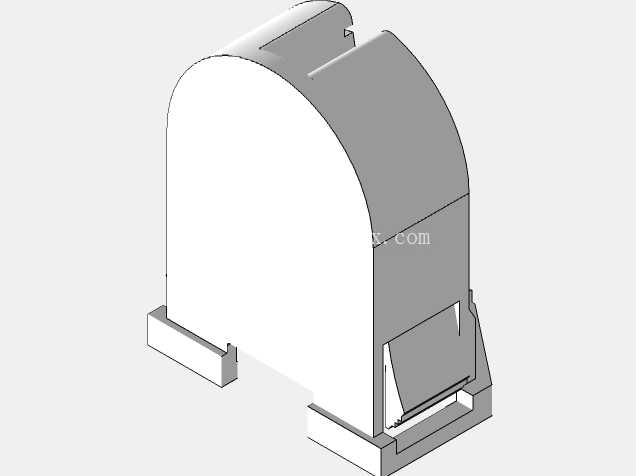

　　安装固定结构的设计充分考虑了现场装配的效率需求，底座部分设置了带卡扣的卡接位与定位凸台，既可以适配标准的导轨式快速安装，也能通过预留的螺丝过孔完成螺丝锁付固定，两种安装方式兼容，能够适配不同的灯具壳体安装场景。底座的支撑筋做了网格状加强设计，在不增加整体壁厚、控制材料成本的前提下，大幅提升了底座的抗弯折、抗冲击性能，即使安装时施加较大的按压力，也不会出现底座断裂、变形的问题。侧面预留的走线槽可以让供电导线从灯座侧方或底部引入，避免线材外露被灯管高温烘烤老化，同时也让灯具内部走线更加规整，减少线材杂乱带来的安全隐患。

　　从安装边界尺寸来看，整体高度控制在适配常规T5灯盘的内部空间范围内，安装孔位的中心距符合行业通用的安装规范，不需要对现有灯具壳体做二次修改就可以直接替换同规格的老旧灯座，维修替换的适配性很强。插接腔的深度经过反复校核，既保证灯管端针插入后有足够的接触深度，不会因为外力拉扯轻易脱出，也不会因为插入过深导致灯管端盖与灯座硬接触出现应力破损。灯座的绝缘外壳耐温等级匹配灯管长期工作的发热温度，即使灯管长时间满负荷工作，灯座外壳也不会出现软化、变形、绝缘性能下降的问题。

　　在细节设计上，灯座的卡扣结构做了导向斜面，安装时不需要刻意对准，稍微施加压力就可以顺滑卡入安装位，降低现场安装的对位难度。接触端子的表面做了镀镍处理，既可以提升导电性能，也能防止长期使用过程中触点氧化导致接触电阻变大、发热严重的问题。整体结构没有多余的冗余设计，所有的结构特征都服务于固定灯管、可靠导电、快速安装这几个核心功能，没有为了外观增加不必要的结构，既控制了生产成本，也降低了结构失效的概率，非常适合批量配套照明灯具生产，或是老旧照明系统的维修替换使用。
