三串60安锂电池保护板BMS结构设计

项目分类:变压器/电感器 发布时间:2025-01-13 ID:898057
  • 三串60安锂电池保护板BMS结构设计
  • 三串60安锂电池保护板BMS结构设计

  在小型储能、电动代步工具、便携工业供电设备的锂电配套设计中,三串锂电对应的12.6V供电区间是应用覆盖极广的电压等级,这类场景下的充放电回路保护设计,直接决定了电池组的循环寿命与使用安全性,本次涉及的BMS保护板正是针对该电压等级、60A持续放电需求开发的硬件结构。从实际落地场景来看,这类保护板常被用在便携户外电源、小型电动滑板车、后备式UPS供电模块、低压工业设备备用电源等产品中,这类场景普遍存在放电电流波动大、充放电路径独立布线的需求,传统充放同口的保护板在大电流持续输出时容易出现MOS管过热、回路压降过大的问题,因此该设计采用了充放电回路完全分离的架构,充电回路与放电回路各自配置独立的功率MOS阵列,从物理布线上避免充放电流的交叉干扰,也能针对性匹配充放电不同工况下的器件选型冗余。

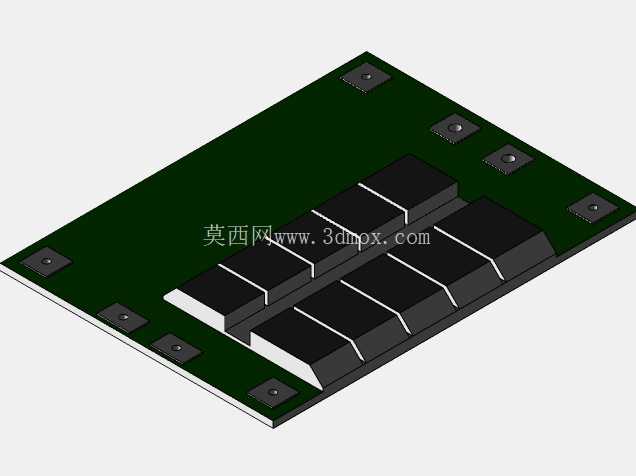

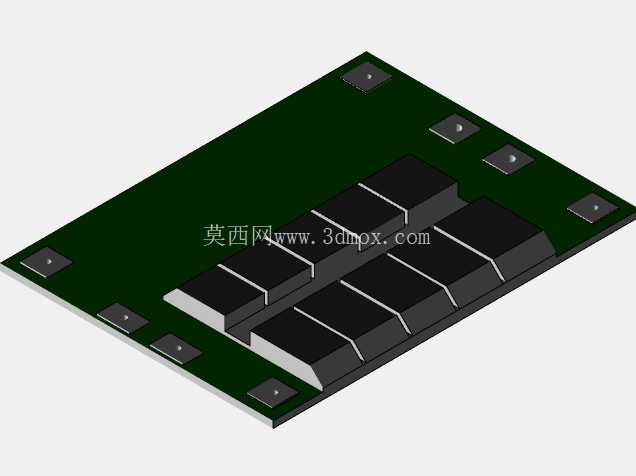

  从PCB结构设计来看,整板采用FR-4环氧玻纤基板,功率回路部分做了加厚铜箔处理,大电流走线路径上做了露锡加镀处理,降低持续大电流下的线路温升,板载的功率MOS管采用双排对称布局,每颗MOS管的散热焊盘直接与基板铜箔连接,无需额外加装散热片即可满足60A持续放电的散热需求,MOS管之间预留了均匀的爬电距离,避免大电流工况下出现极间拉弧的风险。板边预留的8个安装固定孔采用对称分布设计,孔位做了金属化包边处理,既可以通过铜柱与电池组支架固定,也可以加装绝缘垫片后直接固定在设备壳体内部,固定孔的位置避开了板上所有功率器件与信号走线,安装时不会出现螺丝挤压线路造成短路的问题。

  接口部分的设计充分考虑了现场接线的便利性,主功率回路的焊盘做了加大处理,能够适配10AWG以上的大电流硅胶线焊接,避免线径不足造成的回路发热;信号采样线的焊盘采用等间距排列,对应三串电芯的电压采样点与温度采样点,采样走线全部采用差分布线方式,从焊盘直接延伸到前端采样芯片引脚,走线过程中避开功率回路的电磁干扰区域,保证电压采样的精度,避免出现过充过放保护阈值偏移的问题。

  从功能实现的结构匹配来看,充放电分离的架构让充电回路可以适配更高的充电电压冗余,即使充电器出现小幅过压输出,保护板也能快速切断充电回路,不会影响放电回路的正常工作;放电回路的MOS阵列选型留足了短时过载余量,能够承受设备启动时的瞬时大电流冲击,不会因为启动电流过大触发过流保护导致设备断电。板上没有加装多余的指示灯或拨码开关,所有保护逻辑全部通过硬件电路实现,避免软件程序跑飞造成的保护失效,整体结构紧凑,功率器件全部布置在PCB的同一面,另一面只走信号线路与小功率元器件,既方便生产时的SMT贴片加工,也能在后期组装时将功率器件面朝向散热壳体安装,进一步提升整体散热能力。

  在安装边界的适配设计上,整板的外形轮廓做了圆角处理,板边没有突出的元器件,最小安装间隙只需要预留2mm的绝缘距离即可,固定孔的中心距匹配市面上主流的三串12V锂电池组支架安装位,不需要额外修改电池组的结构设计就能直接替换原有保护板,适配性较强。布线时特意将温度采样电阻布置在功率MOS阵列的中心位置,能够准确检测功率器件的实时工作温度,当温度超过设定阈值时自动降流或切断回路,避免持续高温造成器件损坏。整体设计没有冗余的结构件,所有元器件的布局都围绕大电流工况下的可靠性展开,既满足了量产加工的工艺要求,也能适配多类低压锂电供电场景的使用需求。
