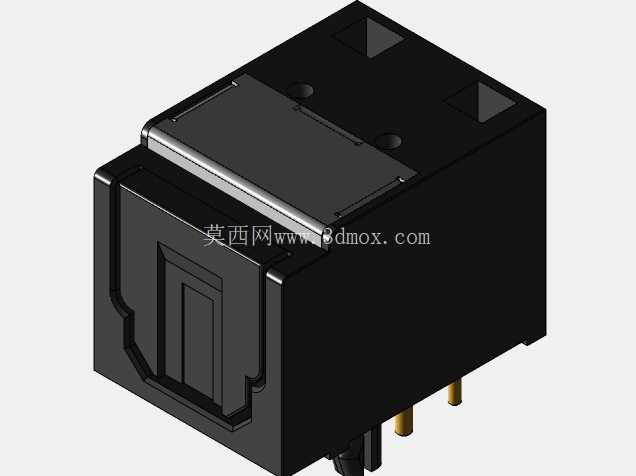

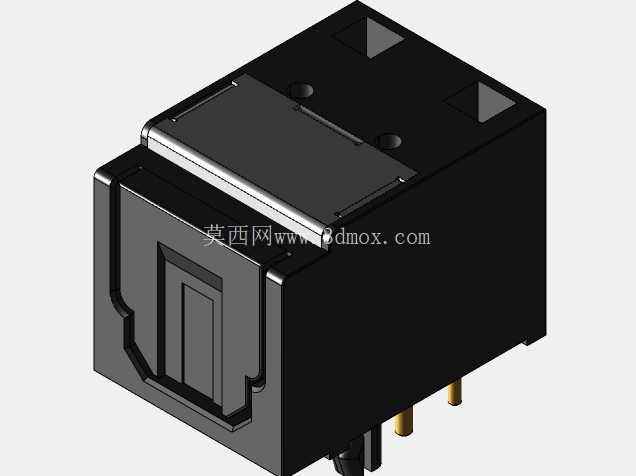

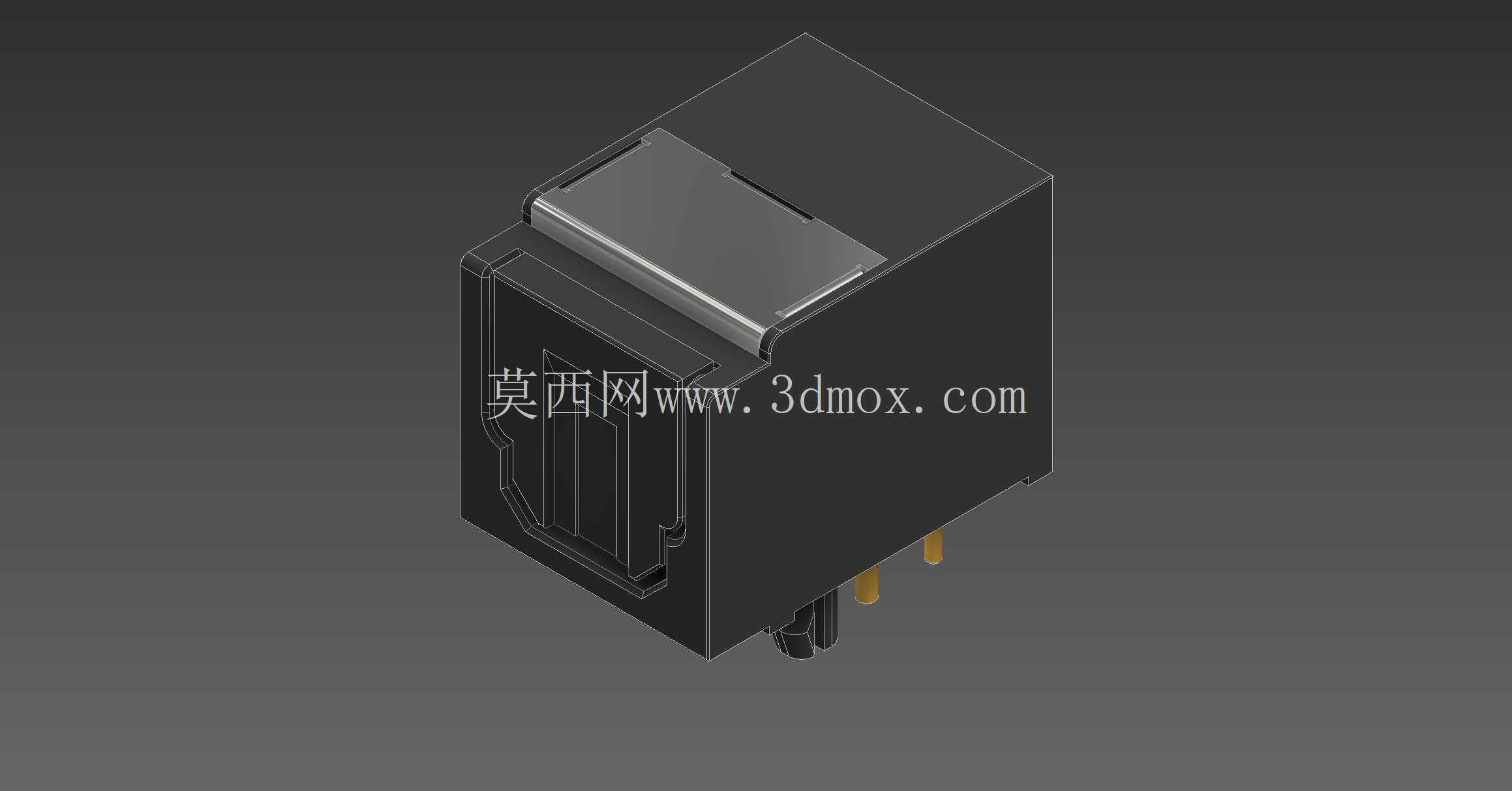

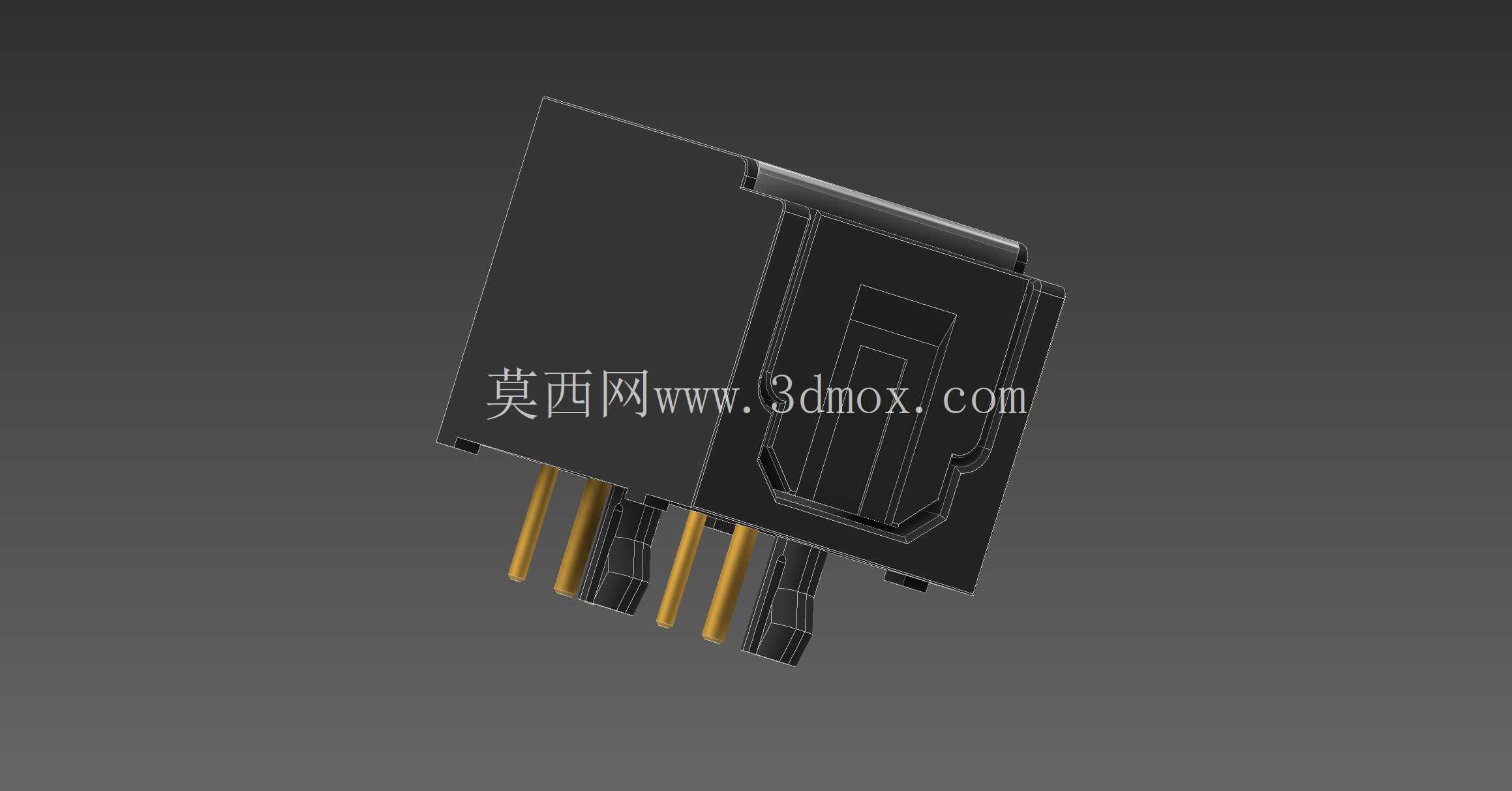

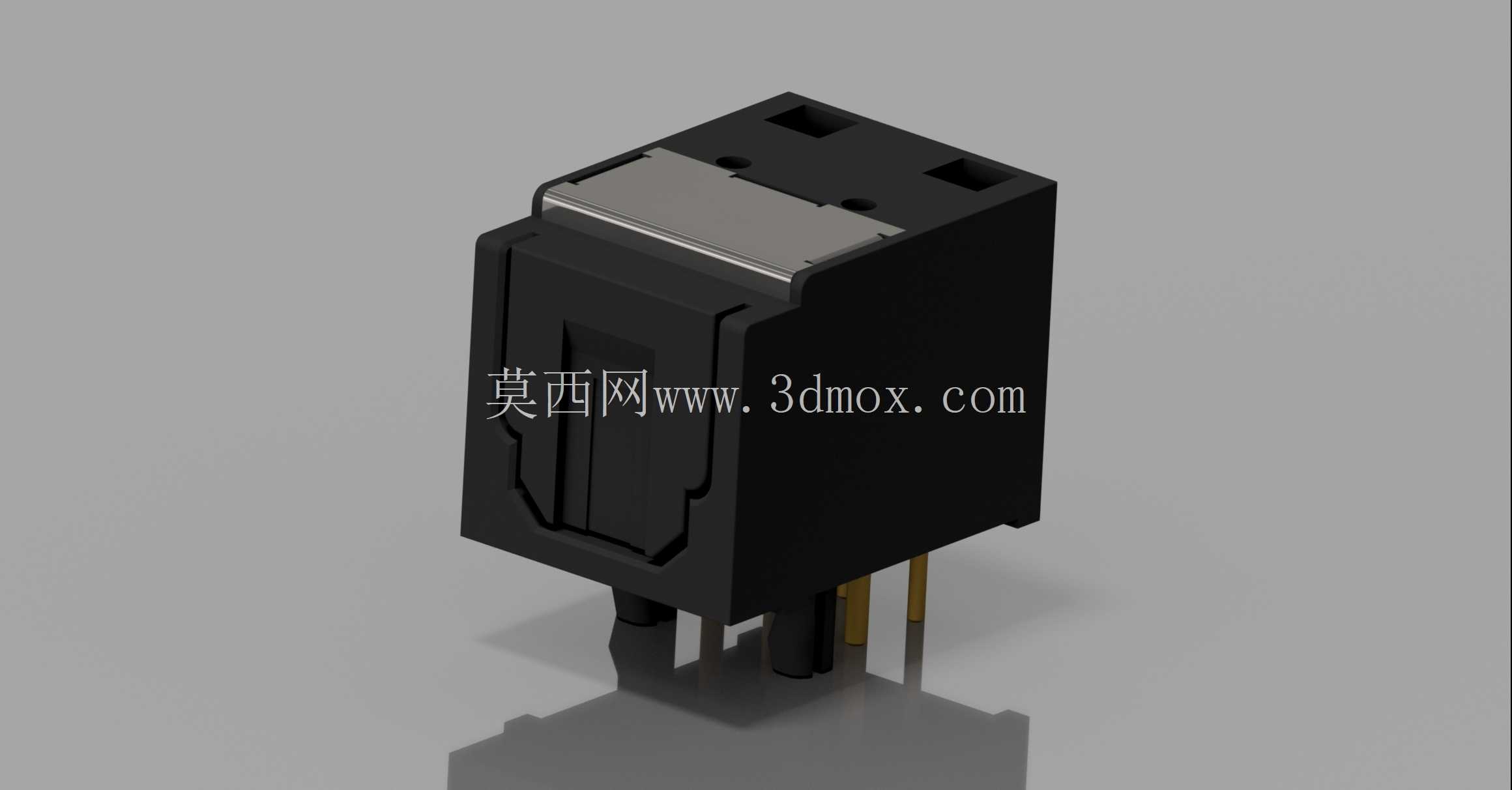

PCB安装式光纤接收插孔三维结构

　　在消费类音频设备、工业光纤通讯终端、数字功放板卡的硬件设计环节中，板载光纤接收接口的选型与结构匹配，直接决定了光信号传输的稳定性与整机组装的良率。本次呈现的这款PCB安装式光纤接收插孔，是针对板卡直装场景优化的接插件结构，建模过程完全还原实物的装配边界与结构细节，可直接用于板卡布局干涉检查、整机结构适配验证。

　　从实际应用场景来看，这类接口主要承担数字光纤信号的接收对接功能，常见于家庭影院功放、专业音频解码设备、带数字音频输出的工控主板、光纤通讯采集模块上，用来匹配标准Toslink光纤插头，实现光信号到电信号的前端物理对接。不同于外置式光纤接口，这款采用PCB直插安装设计，插脚间距完全符合常规板卡的布线规范，插脚分为信号引脚与定位固定引脚两类，定位引脚直径略大于信号引脚，在过波峰焊工序时可先插入PCB对应的定位孔，避免焊接过程中插件偏移，减少虚焊、歪件的不良率。

　　设计思路上，建模时优先还原了接口的导向与防护结构：接口前端的插孔内部做了阶梯式导向槽，光纤插头插入时可顺着导向槽滑入到位，不会出现插偏顶坏内部接收管的情况；插孔外侧的黑色壳体采用阻燃PBT材质对应的壁厚设计，壳体两侧做了卡扣式加强筋，当接口插入PCB焊接完成后，加强筋可贴合PCB板面，分散插头插拔时的受力，避免长期插拔导致焊脚脱落。壳体顶部的金属屏蔽罩是建模时重点还原的细节，屏蔽罩两侧带折弯固定脚，可插入PCB对应的接地焊盘，焊接后实现整个接口的电磁屏蔽，减少周边电路对光信号接收模块的电磁干扰，这一细节在高保真音频设备设计中尤为重要，可有效降低底噪与信号误码率。

　　外形尺寸与安装边界方面，这款接口的本体长宽高尺寸严格匹配行业通用的ORJ8安装规范，本体宽度适配标准面板开孔尺寸，伸出PCB板面的高度控制在常规板卡的元件限高范围内，不会和周边的电容、芯片等元件产生空间干涉；底部伸出的插脚长度符合波峰焊的吃锡深度要求，插脚末端做了倒角处理，方便插件时快速对准PCB孔位。接口后端的定位柱与壳体一体成型，可在插件时卡在PCB的定位缺口上，进一步提升焊接时的位置精度，即便是高速贴片线的插件工序，也能保证位置偏差控制在允许范围内。

　　从结构细节来看，插孔内部的挡光结构也做了完整还原，挡光片位于插孔入口处，未插入插头时可遮挡环境光线，避免环境杂光进入内部影响接收管的灵敏度；插头插入时会顶开挡光片，保证光信号通路完全对准。壳体底部的凸台结构可在焊接时让壳体与PCB板面留出0.2mm左右的间隙，避免焊接时的助焊剂残留渗入壳体内部，同时也能提升焊脚的爬锡效果，保证焊接可靠性。建模过程中对所有的拔模角度、圆角过渡都做了还原，没有出现直角尖边的结构，完全符合注塑件的生产工艺要求，不管是用于结构验证，还是用于整机的数字样机装配，都能直接匹配设计流程，不需要额外做结构修正。
