夏普红外测距传感元件结构设计

　　做小型自动化设备的避障单元设计时，最先要敲定的就是测距元件的安装空间，很多新手工程师容易忽略元件本体的安装边界，导致后期装配时出现干涉，要么是探头被结构件遮挡影响测距精度，要么是接插位置留的空间不够，线束弯折半径不符合要求。这款夏普的红外距离传感元件，在消费类电子、小型移动机器人、智能小家电的测距场景里应用很广，很多桌面级避障小车、自动感应皂液器、非接触式感应开关的设计里，都能看到同结构元件的身影。

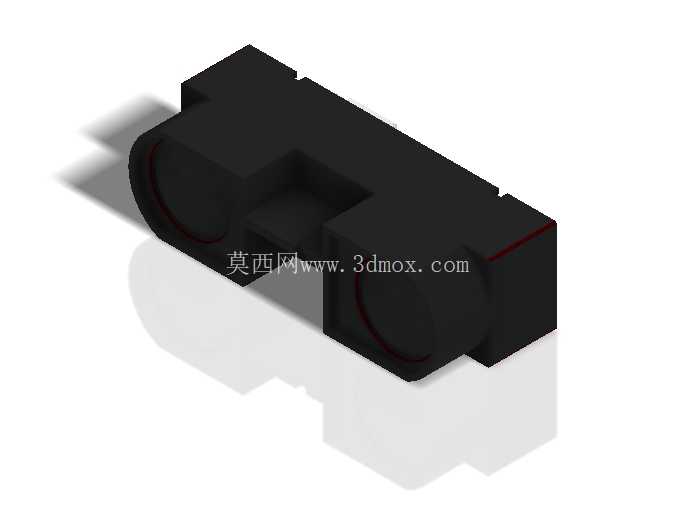

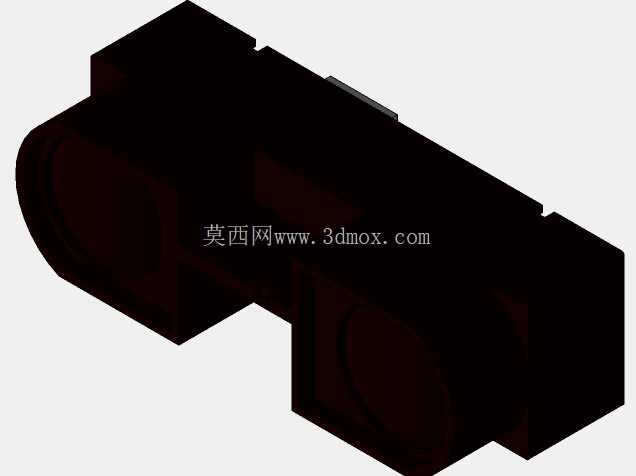

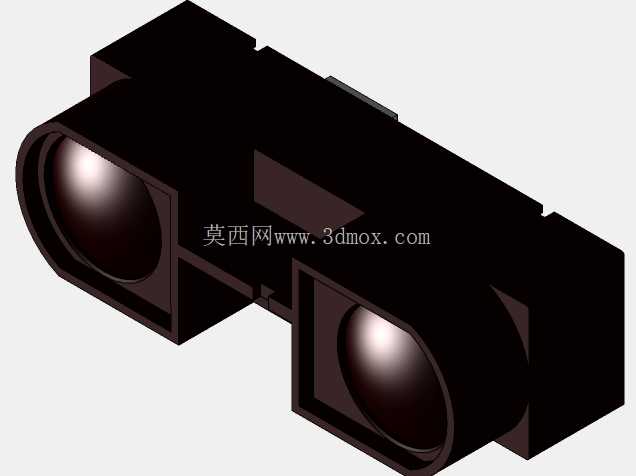

　　从结构设计的角度看，这款元件采用双探头并排的布局，一侧是红外发射端，一侧是接收端，两个探头的同轴度公差控制直接决定了测距的线性度，建模时两个圆形探头的安装槽位需要做0.1mm的定位止口，避免装配时探头偏移导致的测距盲区。元件本体采用黑色阻燃ABS外壳，外壳的分型面设在元件侧面中部，上下壳通过卡扣配合，不需要额外打螺丝固定，这种设计适合批量生产时的快速装配，外壳表面做细磨砂处理，避免环境光在外壳表面形成反射干扰接收端的信号采集。

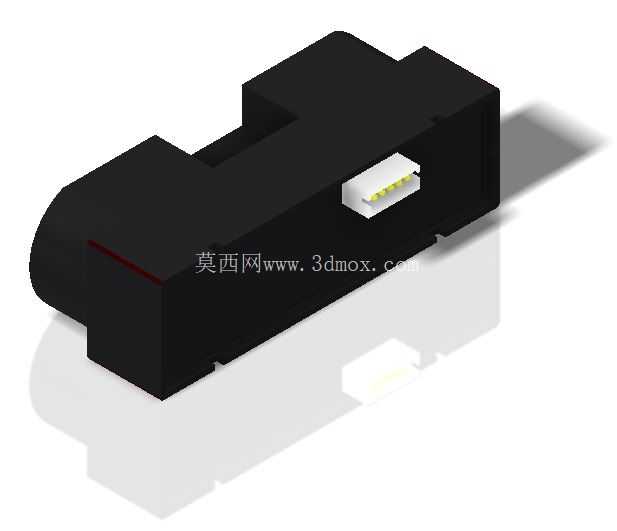

　　安装边界上，这款元件的主体为长方体结构，两个探头端突出于主体安装面，安装时需要注意探头端面不能有透明或半透明的遮挡件，哪怕是1mm厚的透明亚克力板，都会导致红外信号折射，出现测距数值跳变的问题。元件背部预留了标准的接插引脚位置，建模时需要在PCB对应位置预留焊盘，引脚的伸出长度为2.5mm，焊盘孔径设计为0.8mm即可满足焊接要求，接插方向垂直于元件安装面，布线时需要注意红外发射端的供电线路要和模拟信号输出线路分开走，避免电源纹波干扰输出的模拟电压信号。

　　实际选型应用时，这类红外测距元件的有效测距范围在10cm到80cm之间，适合中短距离的障碍物检测，相比超声波测距元件，它的响应速度更快，不受被测物体表面材质的吸音特性影响，但对强光环境比较敏感，所以结构设计时如果是户外应用场景，需要在探头位置加装遮光罩，遮光罩的内壁要做晒纹或涂黑处理，避免杂散光进入接收端。元件的安装固定方式有两种，一种是通过元件两侧的定位柱插装在PCB的定位孔上，焊接后直接固定，另一种是在外壳两侧增加安装耳，通过M2的螺丝固定在设备的内部支架上，两种固定方式的建模都需要考虑元件的公差累积，定位孔的尺寸要比定位柱大0.15mm，避免装配时出现过定位的问题。

　　从建模细节来看，这款元件的外壳边角都做了R0.5的圆角处理，没有尖锐的棱角，一方面是注塑生产时便于脱模，另一方面也避免装配时划伤线束或操作人员的手。两个探头的外圈有一圈细的红色标识圈，这个标识圈的作用是生产时区分发射端和接收端，装配时不会装反，建模时这个特征不能省略，否则生产装配环节容易出现错装问题。元件底部和PCB接触的面做了0.2mm的凸台，避免焊接时焊锡溢出导致外壳和PCB之间出现虚接或短路。

　　在做设备整体结构布局时，这类传感元件的安装位置要尽量远离设备内部的发热元件，比如电机驱动板、功率电阻等，因为红外元件的接收特性会随温度变化出现漂移，长期在高温环境下工作会导致测距精度下降，所以安装位最好和发热源保持10mm以上的间距，必要时可以在元件和发热源之间加一层隔热麦拉片。另外，元件的探头轴线要和被测面保持垂直，倾斜角度超过15度时，红外信号会被反射到其他方向，导致接收端无法接收到反射信号，出现测距失效的问题，所以建模时安装面的平面度公差要控制在0.1mm以内，保证元件安装后探头的角度符合设计要求。
