适配Arduino平台的红外巡线传感组件结构

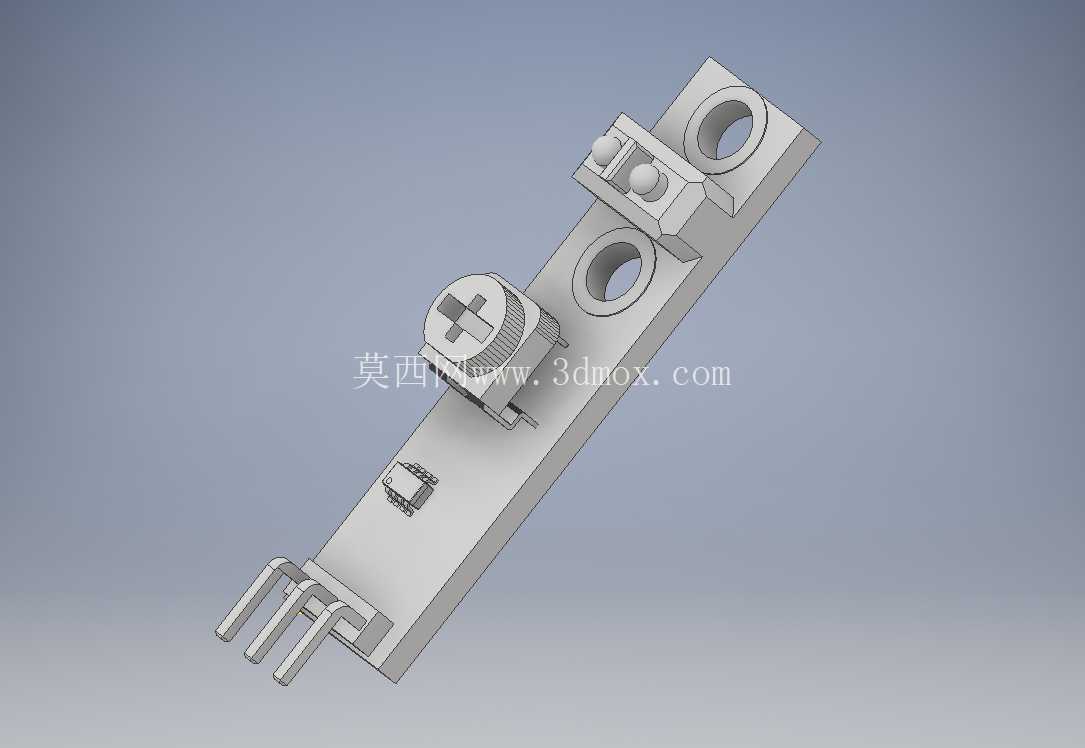

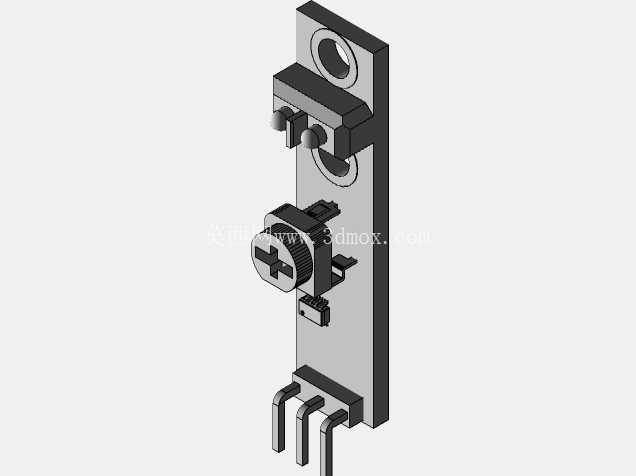

　　在小型智能移动载具、桌面级教学机器人、流水线小件物料定位分拣台的开发场景里，巡线检测是最基础的路径识别功能实现环节，这款适配Arduino开发体系的红外巡线传感组件，就是针对这类轻量化应用场景设计的检测执行部件。从结构设计逻辑来看，整体采用长条形一体化安装基座作为承载主体，基座上预留了两个同轴度经过校准的圆形安装通孔，孔位间距匹配主流小型机器人底盘的铝型材安装孔距标准，安装时不需要额外做转接件加工，直接穿入M3规格的紧固螺丝就能完成固定，安装面做了0.2mm的平面度公差控制，避免装配后出现检测面倾斜导致的检测精度偏差。

　　基座前端延伸出的三个插针式接线端，引脚间距严格遵循2.54mm标准排针间距，既可以直接插在面包板上做原型验证，也能通过杜邦线连接到主控板的IO口，接线端做了防反插的结构限位，插针根部做了加厚的塑胶补强，避免反复插拔过程中出现针脚歪斜、焊盘脱落的问题。检测端的红外收发对管被安置在基座靠近安装孔的一侧，对管外围做了遮光挡圈结构，能够减少环境杂散光对红外检测信号的干扰，尤其是在车间多光源、桌面实验台强光反射的场景下，挡圈结构可以把红外发射的光线约束在正对检测面的锥形区域内，降低误触发概率。基座中部集成的可调电位器，旋钮表面做了十字防滑槽，用普通一字或者十字螺丝刀就能转动调节，电位器的作用是调整红外检测的反射阈值，适配不同反光率的巡线介质——比如在白色哑光KT板、黑色电工胶带、磨砂PVC巡线垫这些不同材质的检测面上，不需要更换硬件，只需要微调电位器就能让输出信号达到稳定的高低电平切换状态，电位器周边预留了足够的螺丝刀操作空间，就算组件已经固定在底盘上，也能伸手完成阈值调节，不需要反复拆装组件。

　　从安装边界尺寸来看，整体基座长度控制在45mm以内，宽度不超过12mm，厚度方向加上电位器的凸起总高度不到10mm，对于安装空间局促的微型循迹小车、桌面机械臂的物料定位端来说，不会和周边的轮组、舵机、走线槽产生结构干涉，组件整体的重心落在两个安装孔的中心连线上，高速移动过程中不会因为重心偏移产生震动松脱。实际应用中，这类红外巡线组件的核心作用是通过红外发射管发射红外光线，接收管根据不同颜色表面的反射光强度差异输出对应的电平信号，主控板采集信号后就能判断当前位置是否处于预设的巡线路径上，进而调整行走轮的转速差实现路径跟踪；除了常规的循迹小车场景，在小型自动化设备的物料到位检测、传送带走偏预警、旋转台原点定位这些场景下，只要调整好安装高度和检测阈值，这款组件也能稳定完成检测任务。

　　设计过程中特意将所有电子元器件的排布都放在基座的同一侧，背面做成完全平整的光面，既可以用螺丝穿孔固定，也能通过双面泡棉胶直接粘贴在光滑的安装面上，适配多种不同的安装条件；红外对管的检测面比基座底面高出0.5mm，避免安装时基座底面直接摩擦检测面刮花红外管的透光外壳，长期使用也不会因为磨损导致检测灵敏度下降。接线端的三个引脚分别对应电源正、信号输出、电源地，引脚排布顺序和市面上主流的同类型巡线传感器完全兼容，替换旧件的时候不需要重新改接线序，直接插拔就能完成替换，降低设备维护的时间成本。
