人体红外热释电运动感应探头结构设计

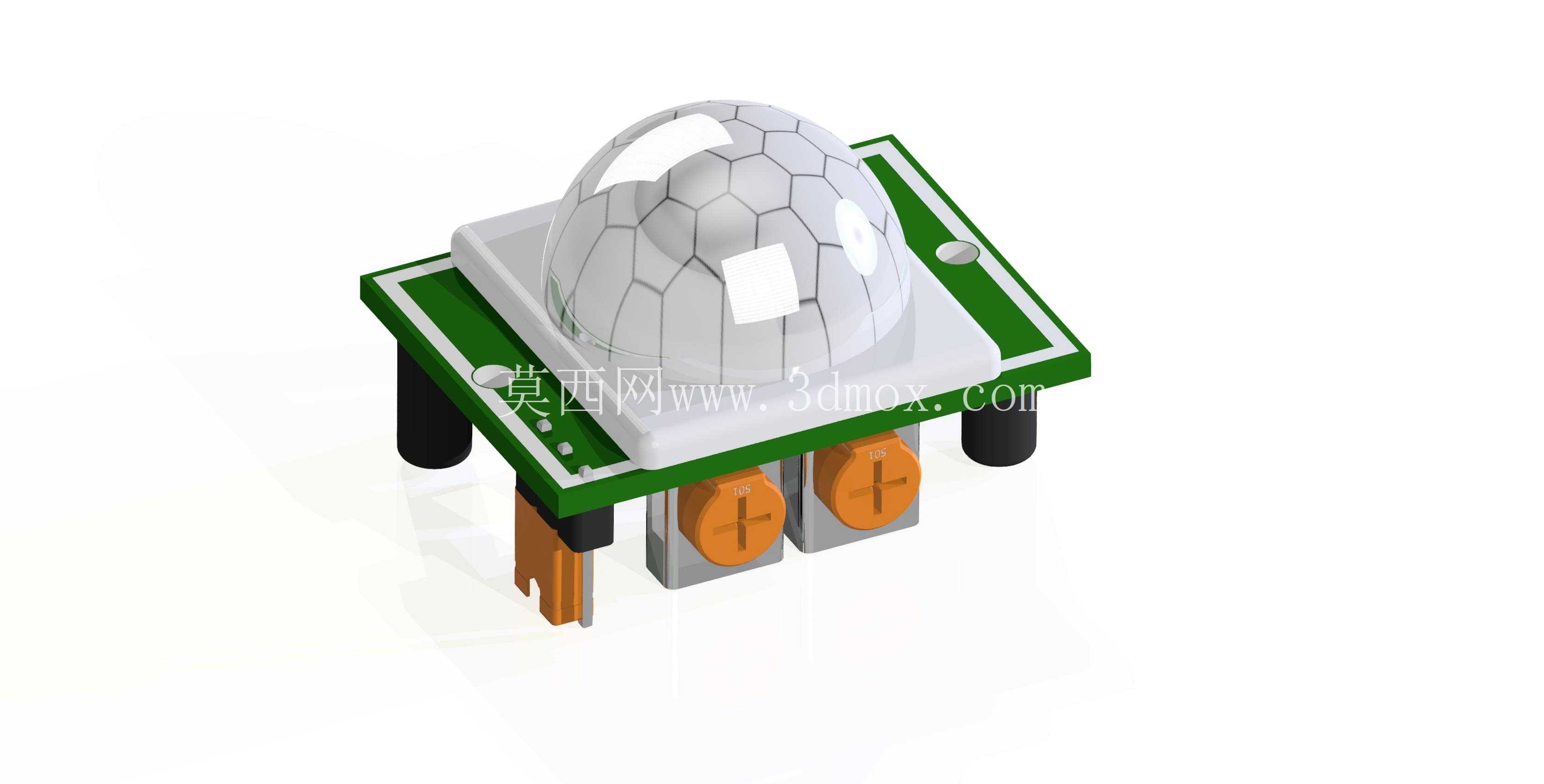

　　做智能感应类设备结构开发的工程师，大概率都绕不开这类热释电红外感应单元的结构适配，很多人第一次做感应类产品选型时，容易只盯着电气参数看，忽略结构安装边界和菲涅尔透镜的视场匹配，最后装到整机里要么感应距离不够，要么误触发率居高不下。这个感应单元的结构设计，核心是围绕热释电探测元的视场覆盖做布局，顶部的半球形菲涅尔透镜不是随便选的通用件，透镜的分区纹理要和下方两个热释电敏感元的位置精准对位，才能把探测区域内的红外热辐射变化折射到敏感元上，透镜的安装高度差经过反复校准，既保证透镜下沿和PCB板上沿留有足够的装配间隙，不会压到板上的贴片元件，又能让透镜的焦点刚好落在敏感元的有效感应面上，避免出现近场感应盲区。

　　PCB板采用双层板布局，板边预留的两个固定孔位适配M2规格的铜柱安装，安装孔中心距做了通用化设计，能兼容市面上绝大多数感应类产品的预装支架，不管是装在吸顶式安防探测器里，还是嵌在自动感应灯具的壳体内部，都不需要额外做转接板。板侧引出的三个排针引脚分别对应电源、信号输出、接地，引脚伸出长度控制在标准直插元件的焊接长度范围内，既方便手工焊接调试，也能适配波峰焊的批量生产要求，引脚间距采用标准2.54mm排距，和通用杜邦线、接线端子完全匹配，做样机调试时不需要额外定制转接线。

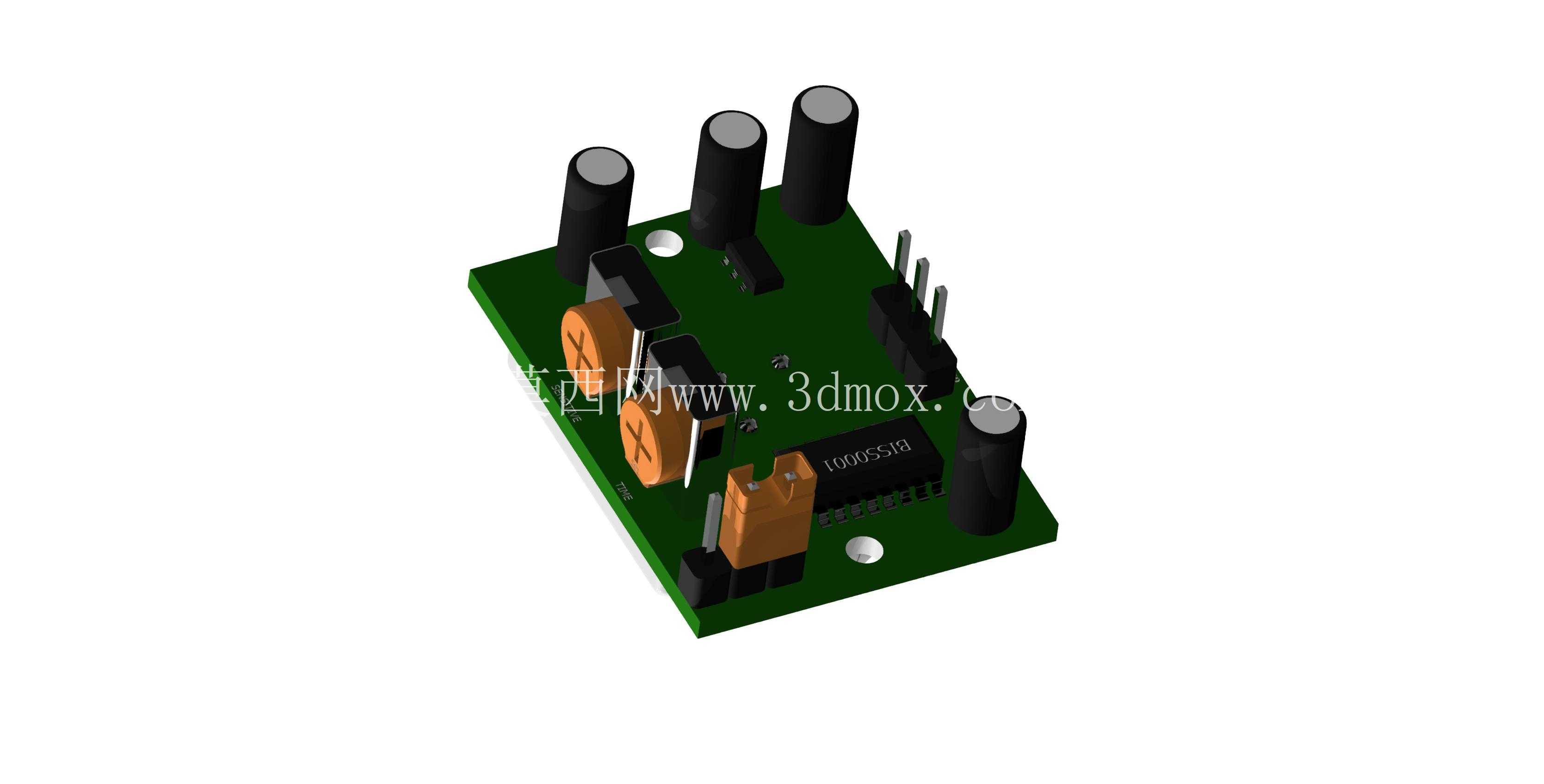

　　板载的两颗橙色电解电容是电源滤波用的，布局时特意放在靠近电源输入引脚的位置，电容的高度低于菲涅尔透镜的安装平面，不会干涉透镜的扣合安装，透镜和PCB之间采用卡扣式固定结构，不需要打胶或者螺丝固定，装配时对准定位槽轻轻按压就能卡紧，后期维修更换透镜也不需要拆焊整个板件。很多新手做结构设计时容易忽略感应角度的问题，这个单元的透镜视场角设计为120度锥形覆盖，安装时如果把板件倾斜超过15度，就会导致探测区域偏移，所以在PCB板的丝印层特意做了安装方向标识，提醒装配人员注意感应面的朝向。

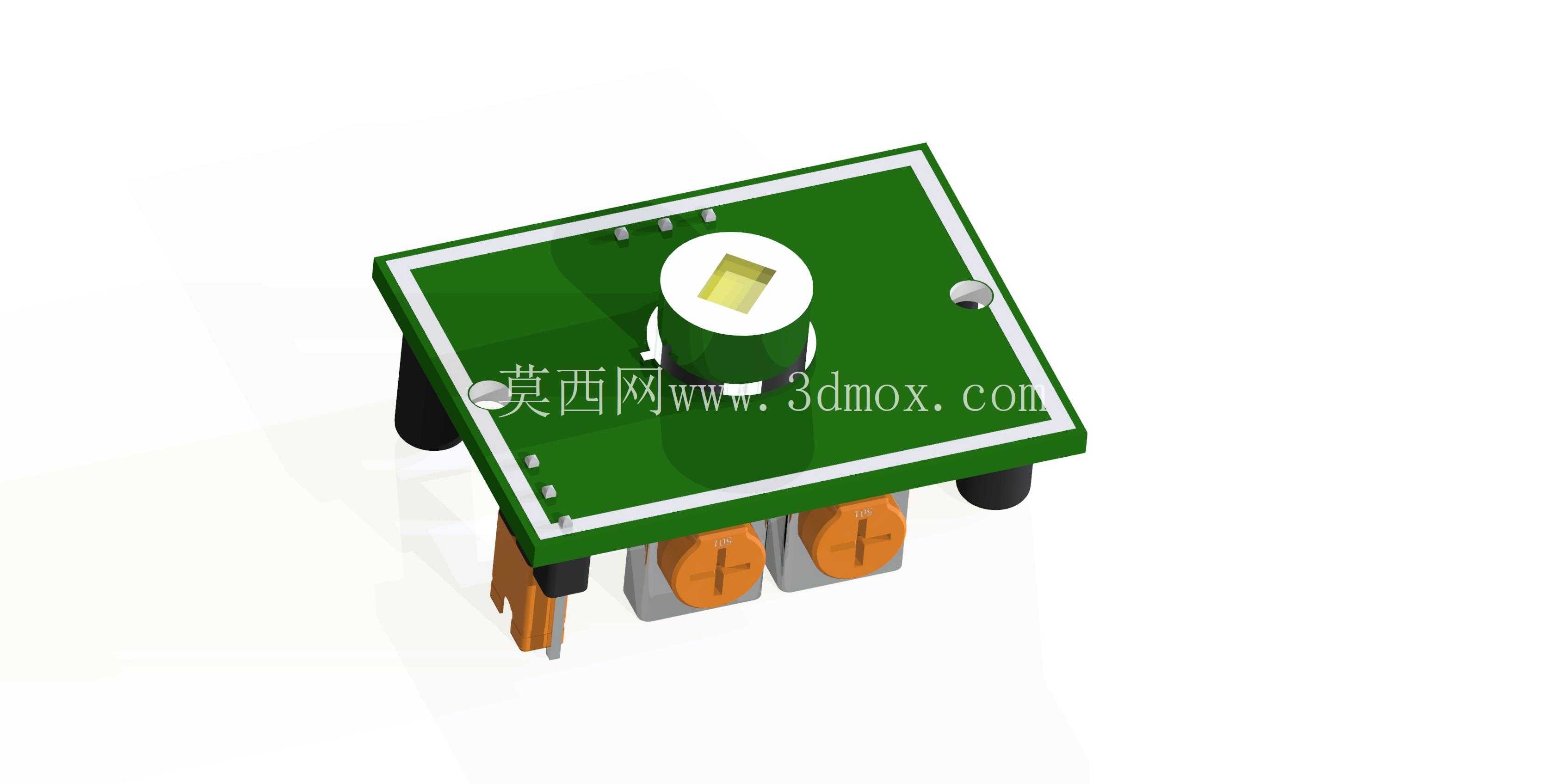

　　感应面下方的黑色支撑柱高度经过精确计算，把整个板件抬升到距离安装面6mm的高度，既可以避免安装面的金属部件遮挡感应视场，也能给板底的贴片元件留出足够的散热空间，长时间连续工作时板上的稳压芯片热量可以通过支撑柱和板间空隙散出，不会因为积热导致敏感元温漂变大，出现误触发。在实际项目应用里，这个感应单元可以直接适配楼道自动感应灯、人体感应安防摄像头、自动门触发模块、智能家电的人体唤醒功能，做结构适配时只需要在整机外壳对应透镜的位置开一个直径12mm的透光孔，不需要额外做光学结构，菲涅尔透镜本身的乳白色材质可以过滤可见光干扰，只允许人体发出的特定波长红外光透过，外壳开孔时注意不要在孔边做凸起的挡边，否则会切割视场角，导致边缘区域感应灵敏度下降。做三维建模时，要特别注意透镜的曲面精度，不能把透镜做成光滑的半球面，表面的分区棱线要和实物的光学分区一一对应，不然做结构干涉检查时会出现装配间隙误判，实际生产时透镜和外壳开孔的单边间隙要留0.2mm，避免热胀冷缩导致透镜被挤压变形，影响光学性能。PCB板的四个角做了R0.5mm的圆角处理，避免装配时板边锐角刮伤壳体内部的导线，板上的元件布局都做了居中对齐，重心落在两个固定孔的中心连线上，安装到支架上时不会出现偏载倾斜，保证感应面始终正对预设的探测区域。
