Boss千兆延迟吉他效果器结构设计

　　在电声乐器演出与录音场景中，单块效果器是吉他手塑造音色的核心硬件，本次涉及的延迟类效果踏板，主要用于对输入的吉他音频信号做时间维度的偏移处理，叠加不同时长的重复回声，拓展音色的空间层次感。从实际使用场景来看，这类效果器需要适配演出踏板堆叠安装、桌面工作室固定摆放两种核心使用状态，因此结构设计上首先要兼顾踩踏操作的受力强度与堆叠安装的尺寸兼容性。

　　从功能实现逻辑来看，该延迟效果器需要完成音频信号输入缓冲、数字延迟算法运算、信号混合输出、参数调节控制几个核心环节，对应的内部结构需要预留电路板安装位、电位器固定孔、接口安装槽以及脚踏开关的装配空间。外壳采用常规单块效果器的金属冲压壳体设计，底部预留电池仓空间，可支持9V电池供电与外接电源适配器供电两种模式，满足户外无外接电源演出与室内固定供电的不同使用需求。

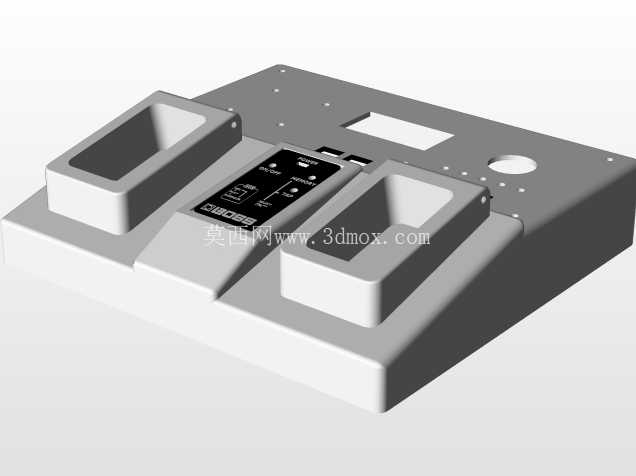

　　设计过程中首先确定安装边界尺寸，整体宽度控制在标准单块效果器的通用尺寸范围内，可兼容市面上主流的效果器板安装卡扣，相邻效果器堆叠时不会出现尺寸干涉。壳体上盖预留三个参数调节旋钮的安装孔，分别对应延迟时间、反馈量、效果电平三个核心参数的调节，旋钮位置布局符合乐手踩踏调节时的操作习惯，脚部盲操作时可快速区分不同旋钮的功能区域。脚踏开关布置在壳体前端居中位置，开关触发行程经过适配调整，踩踏时的反馈力度适中，不会出现误触发或者触发力度过大导致的操作疲劳，开关上方的状态指示灯开孔位置正对乐手站立操作时的视线范围，可快速识别效果器的通断状态。

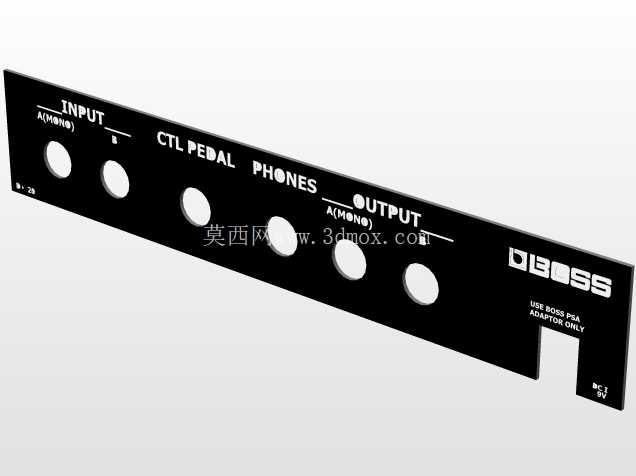

　　侧面的音频输入输出接口采用标准6.35mm大二芯接口规格，接口位置布置在壳体两侧靠上区域，连接音频线后不会与底部的效果器板安装结构产生干涉，同时预留外接电源接口的安装位，接口极性采用行业通用的内负外正规格，适配市面上绝大多数效果器电源供应设备。壳体表面的标签区域做下沉式设计，粘贴参数标识标签后不会因为长期踩踏摩擦导致标识磨损，底部的防滑橡胶垫安装槽深度经过核算，粘贴橡胶垫后整机放置在光滑地面时不会出现滑动，同时橡胶垫高度可抵消地面轻微的不平整，避免踩踏时出现壳体晃动。

　　内部结构的筋位设计重点考虑电路板的固定强度，在电路板四个角位设置支撑柱，支撑柱高度预留足够的元器件安装空间，避免较高的电容元件与壳体上盖产生挤压，同时在脚踏开关位置设置加强筋，分散踩踏时的冲击力，避免长期使用后壳体出现变形。电池仓的卡扣结构采用弹性卡扣设计，更换电池时不需要额外工具即可快速打开仓盖，仓盖与壳体的配合间隙控制在合理范围，不会出现松动异响的情况。信号通路的布线空间在结构设计时做了预留，音频输入输出的走线区域远离电源供电部分，减少电源干扰对音频信号的影响，保证输出信号的信噪比符合演出使用要求。

　　从实际装配角度来看，所有零部件的安装孔位都做了导向倒角设计，生产线装配时可快速定位零部件，提升装配效率，壳体的折弯圆角处理避免锐边划伤操作人员或者使用人员，表面喷涂工艺采用耐磨的磨砂涂层，长期踩踏使用后也不会轻易出现掉漆磨损的情况。整体结构的散热设计通过壳体本身的金属材质实现，内部运算芯片工作时产生的热量可通过电路板支撑柱传导到金属壳体上自然散出，不需要额外设置散热风扇，避免风扇运转产生的电路噪声干扰音频信号。
