GY-906 MLX90614红外测温传感模块结构

　　做工业测温类设备选型和结构设计时，非接触测温的适配场景一直是结构工程师需要重点考量的部分，这款MLX90614红外测温模块的结构设计，刚好覆盖了多数嵌入式测温场景的安装与功能需求。从实际落地的场景来看，这类模块常被集成在工业产线的物料温度检测工位、小型家电的温控单元、可穿戴体温监测设备、机房设备的过热预警点位中，不需要和被测物体直接接触，就能完成温度数据采集，避免了接触式测温带来的响应滞后、探头磨损、被测物表面污染等问题，尤其适合运动部件、带电部件、高温易腐蚀表面的温度检测场景。

　　从功能特性来看，这款模块集成了红外感应探头、信号处理电路与通讯接口，可覆盖-70℃到380℃的温度检测区间，常规环境下测温精度可达0.5℃，在0至50℃的常用测温区间内，经过校准后精度可提升至0.1℃以内，温度分辨率可达0.02℃，完全能满足民用、工业常规场景的测温精度要求。模块适配3-5V的宽电压供电，工作电流仅2.5mA左右，低功耗特性适配电池供电的便携测温设备，内置17位模数转换单元与DSP处理链路，直接输出校准后的温度数据，不需要外部额外搭建信号放大、模数转换电路，降低了外围电路的设计复杂度。通讯层面同时支持I2C协议与PWM输出模式，既可以接入单片机、PLC等主控设备实现数字量通讯，也能通过PWM信号直接对接简易温控电路，适配不同复杂度的设备开发需求。

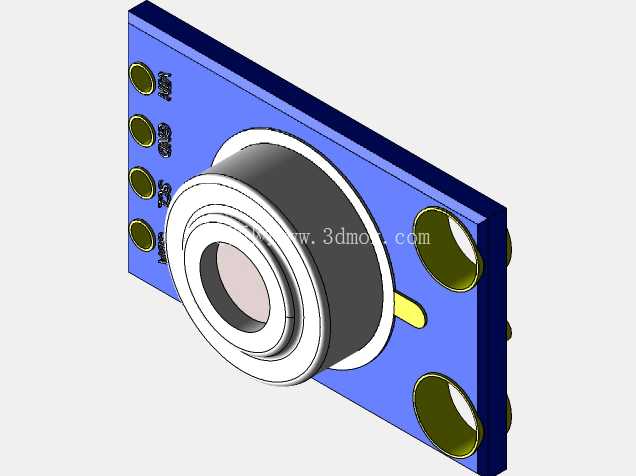

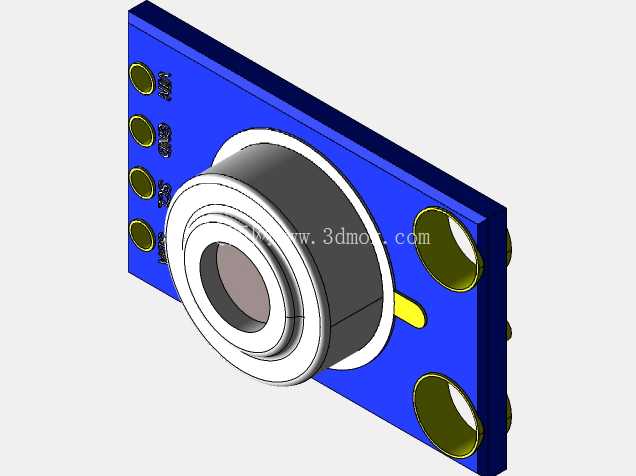

　　在结构设计思路上，这款模块采用PCB基板作为承载主体，将红外感应探头布置在基板的几何中心位置，探头的金属外壳突出于基板表面，既保证红外接收端的视场角不受周边元件遮挡，也能通过金属外壳实现电磁屏蔽，减少周边电路信号对红外感应单元的干扰。基板上预留的四个安装孔位采用对称布置，孔位的边距、孔径都按照M2螺丝的安装标准设计，既可以通过螺丝直接固定在设备壳体的安装柱上，也能配合铜柱实现层叠安装，适配紧凑型设备的内部堆叠需求。探头周边的电路元件采用贴片式封装，整体贴装在PCB背面与探头同侧的周边区域，最大化压缩模块的整体厚度，探头的轴向长度经过匹配设计，安装后探头端面可以刚好伸出设备外壳的预留开孔，不需要额外加装导光或者导波结构，减少装配环节的零件数量。

　　从安装边界尺寸来看，模块的PCB基板采用矩形设计，四个安装孔的中心距形成标准的安装定位尺寸，安装时只需要在固定面上预留对应孔位的安装柱，同时在探头对应位置预留直径略大于探头外径的通孔，就能完成模块的装配，不需要额外设计复杂的定位结构。模块的整体厚度控制在较低水平，探头突出基板的高度经过优化，既保证红外视场的完整，也不会因为突出过多导致在紧凑空间内出现装配干涉。电路接口布置在基板的侧边位置，接线时可以采用直插或者排线连接的方式，接口的位置避开了安装孔位与探头的安装空间，接线后不会影响螺丝的锁紧操作，也不会遮挡探头的测温视场。

　　在实际结构适配时，需要注意探头的视场角范围，安装时要保证被测区域处于探头的有效视场范围内，避免周边结构件进入视场导致测温数据出现偏差。同时由于模块的测温精度会受到环境温度变化的影响，结构设计时要尽量让模块远离设备内部的发热元件，比如功率电阻、电源模块等，必要时可以在模块与发热源之间增加隔热挡片，减少环境温度波动对测温精度的影响。模块的PCB基板采用常规FR-4材质，工作温度范围覆盖-40℃到125℃，可以适应多数工业现场的环境温度要求，不需要额外做耐高温的特殊处理，只有在超过125℃的极端环境下使用时，才需要考虑将模块通过延长线布置在远离高温区的位置，通过延长红外光路的方式实现高温场景的测温。
