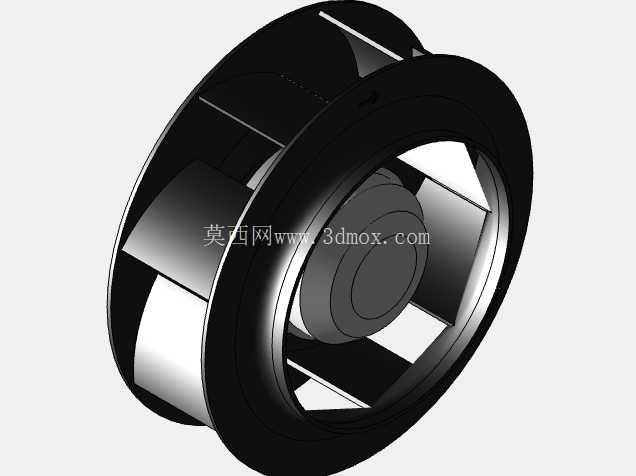

225mm交流后弯离心电动叶轮结构设计

项目分类:风扇 发布时间:2025-01-13 ID:898330
  • 225mm交流后弯离心电动叶轮结构设计

  不同于前弯叶轮的高风压低效率特性,后弯叶片的结构设计从气动逻辑上就降低了流道内的涡流损耗,配合230VAC供电的外转子电机直连结构,省去了传统皮带传动的冗余结构,整体转动部件的同轴度更容易保证,运行过程中的振动与噪声控制也更具优势。做这类叶轮的三维建模时,首先要明确安装边界的硬约束:整体圆形轮廓直径225mm,进风侧为中心轴向进风结构,出风方向沿叶轮径向向外,安装时需要匹配对应内径的圆形风筒或者蜗壳结构,叶轮与风筒壁的单边间隙需要控制在3-5mm,间隙过大会造成风压回流损失,间隙过小则容易在运行过程中出现剐蹭风险。在工业通风、设备散热、空气循环类系统的结构选型与三维建模工作中,后弯式离心叶轮是兼顾风压输出与运行效率的核心动部件,本次呈现的这款225mm圆形规格交流后弯电动叶轮,是针对中低压通风场景优化的成熟结构方案。从实际工程应用场景来看,这类叶轮广泛适配机柜散热、新风系统送风、工业设备局部排风、精密温控单元空气循环等工况,尤其是对安装空间有圆形边界限制、需要稳定输出756CFM风量的通风场景,该结构的适配性远优于常规轴流风轮。叶片的型线设计是整个结构的核心,每一片后弯叶片的曲率都经过气动校核,叶片与中心轮毂的连接位置做了圆弧过渡处理,既减少了空气流动的阻力,也能降低叶片根部的应力集中,长期高速运行时不容易出现叶片断裂的疲劳问题。从结构细节来看,叶轮的轮盖与轮盘采用等强度的薄壁结构,在保证整体刚性的前提下尽可能降低转动惯量,减少电机启动时的负载冲击,叶片沿圆周方向均匀排布,每相邻叶片的流道宽度沿出风方向逐渐扩大,符合空气在离心力作用下的流速变化规律,能有效降低流道内的气动噪声。

  很多刚接触通风部件设计的工程师容易忽略叶轮的动平衡设计,这款结构在建模阶段就预留了动平衡调整的工艺位置,在轮盘的外圈可以根据动平衡测试结果添加配重块,不需要额外改动主体结构,就能将叶轮的动平衡精度控制在G2.5级以内,满足长期连续运行的可靠性要求。在实际选型匹配时,需要注意该叶轮的工作转速与供电频率的匹配关系,230VAC50Hz工况下的额定转速对应输出的风量风压参数,能够覆盖大部分常规工业通风的需求,如果应用在高海拔地区,还需要根据空气密度对输出风量做修正计算,避免选型时出现风量不足的问题。

  从安装结构来看,中心轮毂的安装孔与电机轴的配合采用过渡配合,配合面设置了防转的平键槽,能够传递足够的扭矩,避免叶轮运行过程中与电机轴出现相对滑动,轮毂端面还设置了轴向定位的止口,安装时可以快速保证叶轮的轴向位置精度,减少现场安装的调试工作量。不同于塑料材质的家用风扇叶轮,这款金属结构的后弯离心叶轮能够适应更高的工作环境温度,在工业设备散热场景中,即使进风温度达到60摄氏度,结构强度也不会出现明显衰减,长期运行的形变量控制在允许范围内,不会因为高温蠕变造成动平衡失效。

  在三维建模过程中,叶片的曲面构建需要严格按照气动型线的坐标点来生成,不能随意简化叶片的曲率变化,否则会直接影响后续仿真计算的准确性,甚至导致实际加工出来的叶轮性能与设计目标出现较大偏差;轮盘与叶片的连接位置需要做倒圆角处理,不仅是为了降低应力集中,也能减少焊接或者冲压成型时的工艺难度,适合批量生产的工艺要求。很多工程师在做通风系统结构设计时,往往只关注风量参数,忽略了叶轮出口的气流方向,后弯叶轮的出口气流角相对更小,在匹配蜗壳结构时,蜗壳的型线需要对应叶轮的出口气流方向做优化,才能最大程度发挥叶轮的气动效率,减少蜗壳内的流动损失。这款叶轮的结构设计没有多余的装饰性特征,所有结构细节都服务于气动性能、结构强度与安装便利性,比如轮盘上的减重孔,不仅降低了整体重量,也方便安装时操作人员抓取叶轮,同时不会影响整体的结构刚性。在做设备结构布局时,需要注意叶轮进风侧需要预留足够的进风空间,不能紧贴设备壁面或者其他部件,否则会造成进风阻力过大,导致实际输出风量大幅下降,一般来说进风侧的预留空间至少要达到叶轮直径的四分之一,才能保证进风气流的均匀性。
