阳明FOTEK SSR-40 DA固态继电器结构设计

　　在工业自动化控制回路的搭建过程中，这类单相固态继电器是小功率负载通断控制里出镜率极高的器件，和传统电磁继电器相比，它没有机械触点的动作结构，开关过程不会产生电弧磨损，在粉尘、潮湿或者存在轻度腐蚀气体的工控现场，长期运行的可靠性要比触点式继电器高出不少。很多做温控回路、小型加热模块、直流电机正反转控制的设备里，都会把它作为弱电控制强电的隔离执行器件，输入端只需要毫安级的直流控制信号，就能实现输出端几十安培负载电流的通断，控制回路和负载回路之间通过光电耦合实现电气隔离，能有效避免强电侧的干扰串入PLC或者单片机的控制端，减少控制板卡被浪涌击穿的风险。

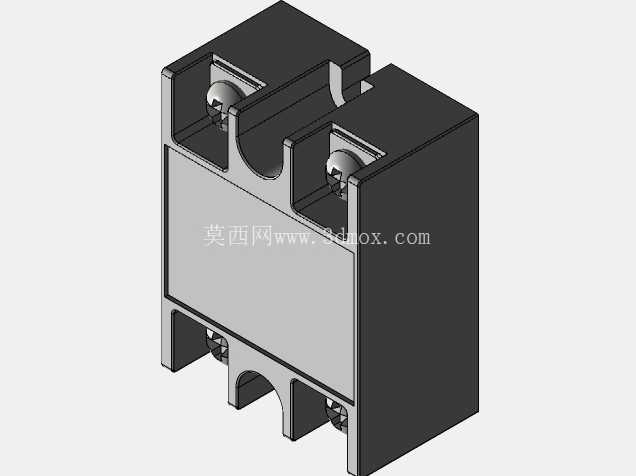

　　从结构设计来看，这款SSR-40 DA的外壳采用分体卡扣式结构，主体分为上下两个壳体部分，上壳预留了两个接线端子的安装槽位，每个槽位都做了内凹的防护沿，接线完成后导线的金属部分不会裸露在外，降低操作人员误触带电部位的风险。壳体侧面设计了对称的卡槽结构，既可以单独用螺丝通过底部的安装孔固定在电控箱的安装板上，也可以搭配专用的导轨卡扣卡装在标准DIN导轨上，适配不同电控柜内部的安装布局需求。底部的散热接触面做了平整处理，实际装配时需要在接触面均匀涂抹导热硅脂，再贴合对应功率的铝制散热片使用——40A额定电流的负载下，器件自身的通态压降会产生一定的热损耗，如果没有足够的散热面积，长时间满负载运行会导致内部晶闸管结温过高，轻则触发过温保护切断输出，重则直接烧毁内部的功率芯片。

　　接线端的设计充分考虑了现场接线的操作便利性，每个端子的压紧螺丝都采用十字槽结构，适配常规的十字螺丝刀操作，螺丝下方配套了方形的压线垫片，锁紧时垫片会均匀压在导线的线芯上，不会因为单点压力过大把多股铜线压断，也能避免长期运行后因为震动导致接线松动、接触电阻变大发热的问题。输入端和输出端的接线位做了明确的分区，两个强电输出端子位于壳体上部的同侧，弱电控制端子位于下部，接线时强弱电走线可以自然分开，减少柜内布线时的交叉干扰。壳体正面预留了标识印刷的平面区域，清晰标注型号、输入输出参数、接线极性，现场维护人员排查故障时不需要查阅手册就能快速确认接线是否正确。

　　建模过程中需要重点关注几个安装边界的尺寸：首先是两个安装固定孔的中心距，这个尺寸直接决定了安装板上开孔的位置，如果偏差超过1mm，现场装配时就会出现螺丝无法穿入的问题；其次是接线端子的内凹深度，这个尺寸关系到接线后导线的弯曲半径，如果槽深过浅，导线弯折后会突出壳体表面，无法盖上电控柜的线槽盖板；还有壳体整体的高度尺寸，要和柜内其他元件比如断路器、端子排的高度匹配，避免出现元件干涉、柜门无法关闭的情况。另外，壳体两侧的散热槽开孔位置和角度也经过优化，垂直安装时空气可以顺着槽道形成自然对流，带走内部功率元件产生的热量，建模时不能随意改动这些槽道的尺寸，否则会影响器件的散热效率，导致实际使用时出现降容问题。

　　在不同的应用场景里，这款器件的安装方式也有区别：在小型桌面式温控设备里，因为内部空间紧凑，通常会直接把它固定在设备的金属外壳上，利用设备外壳作为辅助散热面；在大型PLC控制柜里，一般会成排安装在专用的散热铝排上，搭配轴流风扇进行强制风冷，满足多回路同时满负载运行的散热需求。设计选型时还要注意，它属于直流控交流的型号，输入端适配3-32V的直流控制信号，输出端可以承载40A的交流负载，选型时要根据实际负载的冲击电流预留足够的余量，比如控制感性负载时，额定电流要按照负载电流的2-3倍来选型，避免启动瞬间的冲击电流损坏器件。
