工业卧式鼠笼式电动发动机结构设计

　　在常规工业产线的动力配套环节，这类卧式电动发动机是应用覆盖度极高的动力输出单元，从输送辊道驱动、小型机床主轴进给、风机泵类负载拖动，到自动化设备的执行机构动力源，几乎在所有需要持续旋转动力输出的工位都能见到同结构产品的身影。区别于立式安装的电机型号，这款卧式结构的机型通过底部一体铸造成型的安装脚座实现固定，安装时不需要额外配置立式安装法兰，适配绝大多数水平布置的动力输入场景，安装脚座上预留的长圆形安装孔可以在装配时微调电机轴向位置，方便调整带轮、联轴器的同轴度，降低装配阶段的对中难度，减少后续运行过程中因同轴度偏差带来的轴承额外磨损、振动超差问题。

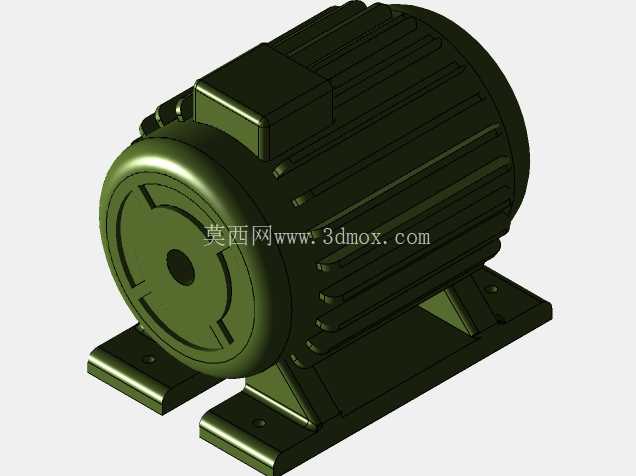

　　从结构设计逻辑来看，这款电机的外壳采用轴向散热筋布局，沿机壳圆周方向均匀分布的凸起筋条直接和壳体一体铸造成型，不需要额外加装散热附件，电机运行时定子绕组产生的热量可以通过铁芯直接传导到机壳，再通过散热筋和流通空气完成热交换，在自扇冷的通风条件下就能满足连续额定工况下的温升要求，这种结构设计省去了额外的散热管路或者水冷结构，整体可靠性更高，适合粉尘、轻度油污的常规工业车间环境使用，不需要频繁对散热结构做清理维护。端盖部分采用止口定位结构和机壳配合，装配时端盖和机壳的同轴度靠加工精度保证，轴承室直接在端盖上加工成型，既减少了额外的轴承座零件数量，也能保证前后轴承的同轴度，支撑转子的运行稳定性。输出轴端的端盖预留了标准的密封槽位，可以加装骨架油封防止外界粉尘、水汽进入轴承室，同时也能避免轴承润滑脂在运行过程中甩出，延长轴承的维护周期。

　　从安装边界来看，这款电机的安装尺寸符合常规Y系列三相异步电机的安装尺寸规范，中心高、脚座安装孔距、轴伸直径、键槽尺寸都和同功率段的标准通用电机保持一致，在做设备改造或者备件替换时，可以直接和原有安装位适配，不需要重新加工设备的安装底座，也不需要重新匹配联轴器或者带轮的连接尺寸，能大幅缩短设备维护的停机时间。转子部分采用鼠笼式铸铝结构，动平衡等级满足常规工业设备的G2.5级要求，额定转速下运行时的振动值控制在标准允许范围内，不会因为自身振动带动配套设备产生共振问题。接线盒布置在机壳顶部位置，接线口可以根据现场布线需求调整方向，方便从设备上方或者侧面引入动力电缆，接线腔内部预留了接地端子和足够的接线空间，方便现场电工完成接线操作，不需要额外扩展接线空间。

　　在实际选型应用中，这类结构的电机通常适配恒转速负载场景，比如皮带输送机的驱动辊、小型离心泵的动力输入、台式钻床的主轴驱动，在额定电压额定频率下可以保持稳定的转速输出，启动转矩可以满足常规负载的直接启动要求，不需要额外配置软启动装置就能完成启动过程。设计建模过程中，对机壳的散热筋厚度、安装脚座的加强筋位置都做了结构优化，在保证整体结构强度满足吊装、运行受力要求的前提下，尽可能降低壳体的整体重量，同时避免出现壁厚不均导致的铸造缺陷，筋条和壳体的连接处都做了圆角过渡，减少应力集中点，避免在长期运行振动过程中出现筋条开裂的问题。前后端盖的轴承室位置做了加强筋设计，提升轴承位的结构刚度，避免皮带张紧力作用下出现端盖变形，导致轴承偏磨的问题。轴伸部分的尺寸按照标准公差加工，键槽的对称度、轴伸的径向圆跳动都满足通用电机的精度要求，装配后可以保证和被驱动部件的连接精度，减少连接部位的磨损。
