带接线盒卧式异步电动发电机结构设计

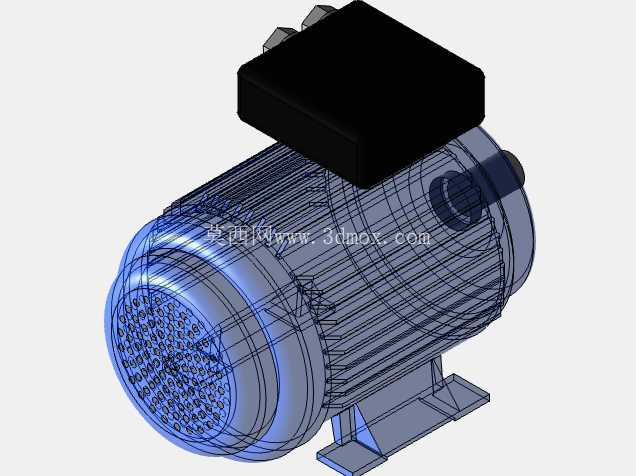

　　在工业传动、分布式备用电源、小型动力实训系统的搭建场景里，这类兼具电动与发电功能的卧式电机是应用频次极高的核心部件，不同于单一功能的驱动电机，该结构可在通电状态下作为动力源输出扭矩，也可在外力拖动转轴达到额定转速时，通过电磁感应输出对应参数的电能，适配小型离网供电、动力回收试验、教学演示等多类场景的使用需求。从结构设计逻辑来看，整机采用卧式底脚安装布局，机壳主体为带环形散热筋的圆柱结构，散热筋沿机壳轴向均匀排布，可在电机运行过程中增大与空气的接触面积，配合尾部端盖的密集通风孔结构，形成轴向贯通的散热风道，不管是长时间额定负载运行作为电动机驱动负载，还是被拖动作为发电机输出电能，都能快速带走绕组与铁芯产生的热量，避免温升过高导致绝缘层老化加速，延长设备的连续运行时长。

　　机壳顶部独立设置的方形接线盒，采用凸起式安装结构，与机壳内部的定子绕组接线端通过密封穿线孔连通，接线盒内部预留足够的接线操作空间，可方便施工人员完成电源线、输出线的压接与固定，同时接线盒的密封结构可阻挡车间内的粉尘、飞溅的切削液进入接线部位，降低接线端子短路、锈蚀的概率，适配机加工车间、农用设备、小型泵站等多类存在粉尘或潮湿隐患的安装环境。底部的安装底脚采用一体化弯折成型结构，两个对称分布的底脚面上预留标准安装孔位，安装时可通过螺栓直接固定在设备机架或者混凝土安装基础上，底脚与机壳的连接部位做了加强筋过渡处理，可承受电机启动瞬间的扭矩冲击，以及运行过程中产生的振动载荷，避免长期运行后底脚出现开裂、连接松动的问题。

　　从安装边界尺寸来看，整机的轴向长度、径向直径均按照通用小型异步电机的安装尺寸规范设计，输出轴的轴径、键槽尺寸匹配标准联轴器、皮带轮的安装参数，设计人员在做设备配套选型时，可直接替换同功率等级的普通卧式电机，无需额外调整安装机架的孔位或者传动部件的配合尺寸，大幅降低设备改造成本与设计周期。转轴输出端采用标准轴承支撑结构，端盖与轴承室的配合公差按照IT7级精度设计，可保证转轴的径向跳动量控制在允许范围内，减少运行过程中的噪音与轴承磨损，不管是直连传动驱动水泵、小型输送机，还是通过皮带轮传动驱动加工设备主轴，都能保证传动的平稳性。

　　尾部的散热端盖采用镂空格栅结构，格栅的开孔方向与散热筋的走向对齐，可引导外部冷却空气顺着散热筋的沟槽快速流过机壳表面，带走热量的同时避免大尺寸杂物进入电机内部缠绕转轴。在做三维结构设计时，机壳、端盖、接线盒、底脚、输出轴等部件均按照实际加工的公差要求做了配合间隙预留，比如接线盒与机壳的连接面预留密封垫的安装槽位，端盖与机壳的止口配合做了定位倒角，方便装配过程中的快速对位，底脚的安装孔做了沉头设计，可让固定螺栓的头部完全沉入孔内，避免突出的螺栓头与周边部件产生干涉。这类结构的电动发电机，在实际应用中可灵活切换功能模式，在有外接电源的场景下作为普通驱动电机使用，遇到断电情况时可快速接入动力拖动端作为备用电源输出电能，非常适合小型加工厂、野外作业站点、教学实训台这类对动力与备用电源有双重需求的场景，结构上的通用化设计也让其后期维护成本更低，轴承、密封件等易损件均可直接采购同型号标准件更换，无需定制特殊配件。
