双连杆往复式物料操纵执行机构

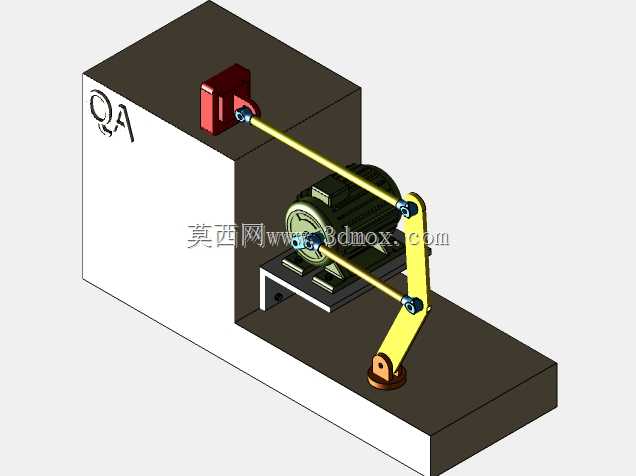

这套双连杆往复式物料操纵执行机构，主要面向轻工装配、小件分拣、短距离工位转序这类需要固定轨迹往复动作的生产场景，可直接集成在小型自动化生产线的工位侧边，完成工件的拾取移位、姿态调整或者工位间推送动作，替代人工完成重复性的高频往复操作，降低一线操作工人的重复劳动强度。整套机构采用卧式L型安装基座作为承载主体，基座分为竖直安装段与水平承载段两个部分，竖直段用于固定动力输入组件，水平段则承载连杆传动组件与末端执行件安装位，安装时可直接通过基座底部的预留通孔与生产线的铝型材机架或者钢制工作台面锁附固定，不需要额外设计复杂的转接安装板，适配现有多数小型生产线的机架安装孔位标准。动力输入侧采用标准卧式电机作为动力源，电机通过可调式安装座固定在基座水平段靠近竖直壁的位置，安装座预留了长条形调节槽，可在装配时调整电机的前后位置，以此张紧传动连杆的铰接间隙，避免长期运行后铰接点磨损导致的传动轨迹偏移。传动部分采用两组平行布置的刚性连杆搭配末端摆臂的结构，第一组连杆连接电机输出端的偏心铰接座与中间摆臂的上端铰接点，第二组连杆连接中间摆臂的下端铰接点与末端执行件的安装摆臂，通过双连杆的约束作用，将电机的连续旋转运动转化为末端摆臂的固定角度往复摆动，摆动轨迹经过运动学仿真验证，不存在死点位置，运行过程中不会出现卡滞或者冲击过大的问题。末端摆臂的端部预留了标准的执行件安装接口，可根据实际生产需求加装真空吸盘、气动夹爪或者推料块，适配不同材质、不同形状的小件物料操纵需求，比如电子元器件的工位转序、小五金件的上料推送、包装环节的物料移位都可通过更换末端执行件实现功能切换。整套机构的铰接点全部采用带自润滑衬套的铰接螺栓连接，日常维护时只需要定期检查衬套磨损情况即可，不需要复杂的润滑保养流程，适合在长时间连续运行的生产场景下使用。设计阶段充分考虑了安装边界的限制，整套机构的外伸尺寸控制在小型工位的可用空间范围内，不会占用过多的生产线操作空间，同时基座的竖直壁可作为安全防护的安装基准，后续加装透明防护罩时不需要额外设计支撑结构，直接在竖直壁上打孔固定即可，兼顾了运行安全性与装配便捷性。传动连杆的长度与铰接点位置经过反复优化，在保证末端摆动行程满足工位操作需求的前提下，尽可能缩小了连杆的回转半径，避免运行过程中连杆与周边的生产线设备发生干涉，同时降低了机构运行时的转动惯量，减少电机的负载波动，延长动力组件的使用寿命。
