电动缸驱动的商用烤箱自动启闭箱门结构

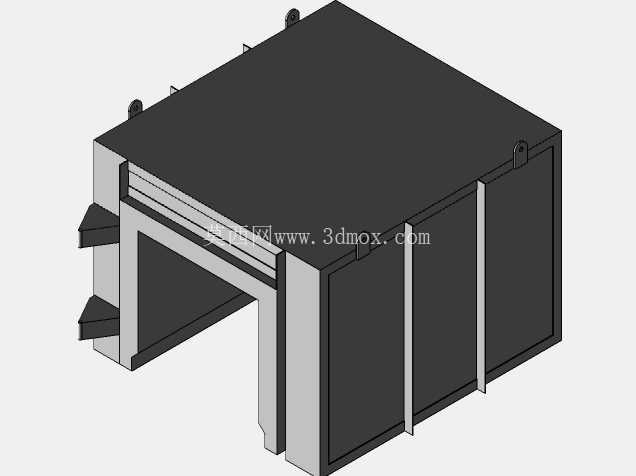

　　这套自动烤箱门结构，主要面向商用烘焙、工业热处理烘箱类设备的门体自动化改造场景，解决传统手动开关烤箱门存在的操作费力、开门瞬间高温热浪直冲操作人员、开关门定位不准导致密封失效等实际生产痛点。从结构组成来看，整套机构包含带九宫格观察窗的门体主体、电动缸驱动摆臂、门体侧装滑动导轨、箱体侧部安装支座、门体周边耐高温密封压边几个核心部分，没有冗余的复杂传动结构，所有受力构件都做了加厚处理，适配长期高温工况下的频繁启闭动作。

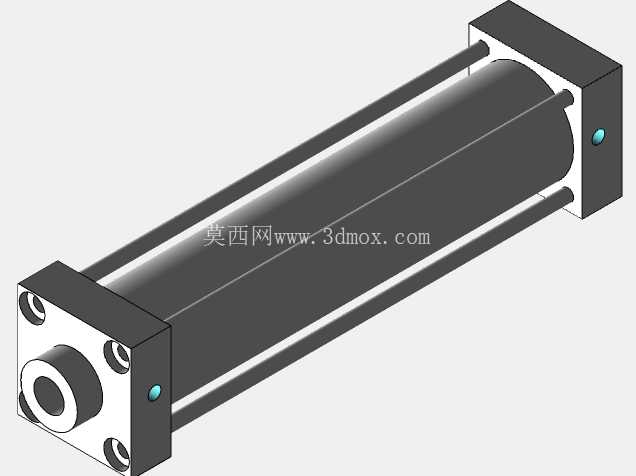

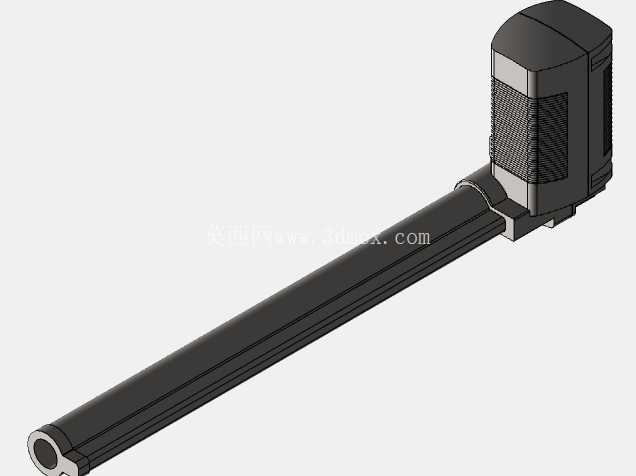

　　设计之初最先敲定的是驱动端的安装边界，电动缸没有采用常见的顶部居中布置方案，而是选择侧装斜置布局，这种布置方式一方面可以避开烤箱顶部的加热管布线与排风散热通道，不会额外增加设备整体高度，适配原有烤箱顶部预留的安装空间，不需要对原有烤箱箱体顶部做切割改造；另一方面斜置的电动缸在伸出推程时，能同时给门体提供向外平移与向上翻转的复合作用力，不需要额外加装连杆转换机构，减少了传动环节的间隙累积，开关门的位置重复精度可以控制在1mm以内，保证每次关门后门体密封边都能均匀压在箱体门框的密封胶条上，避免局部漏热导致的箱内温度不均问题。

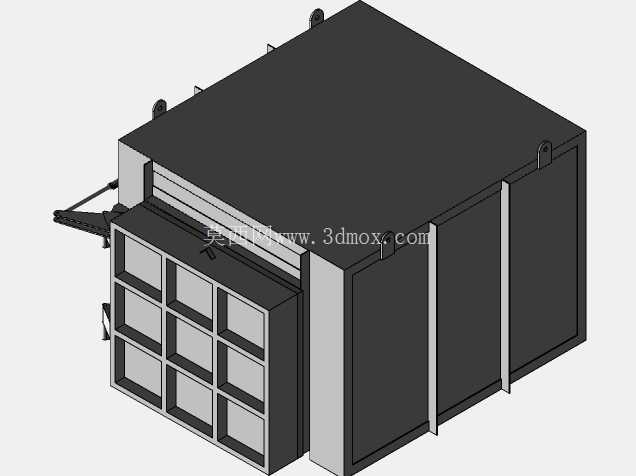

　　门体本身采用多层复合结构，外层是冷轧钢板折弯成型的外框，中间填充硅酸铝保温棉阻断热量传导，内层是镜面不锈钢反射板，减少热量向外辐射传递，正面设置的九宫格分格观察窗，每一格都单独嵌入耐高温钢化玻璃，分格的加强筋既可以提升门体整体的抗变形能力，避免长期高温烘烤下门体出现中部外凸的形变，又能缩小单块玻璃的受力面积，降低玻璃受热炸裂的风险，同时分格设计也能减少观察时的强光直射，方便操作人员在不打开箱门的情况下清晰观察内部物料的加热状态。

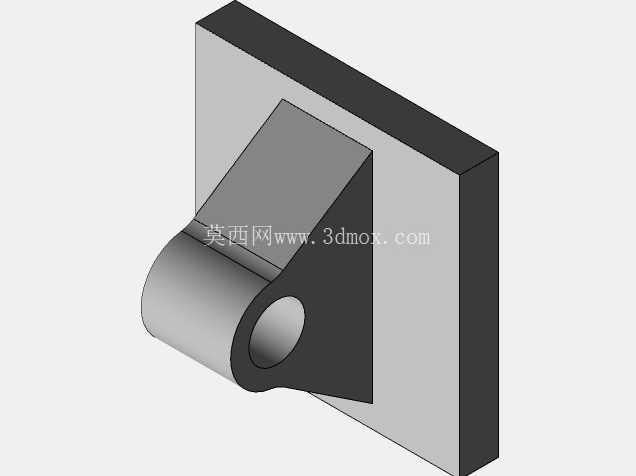

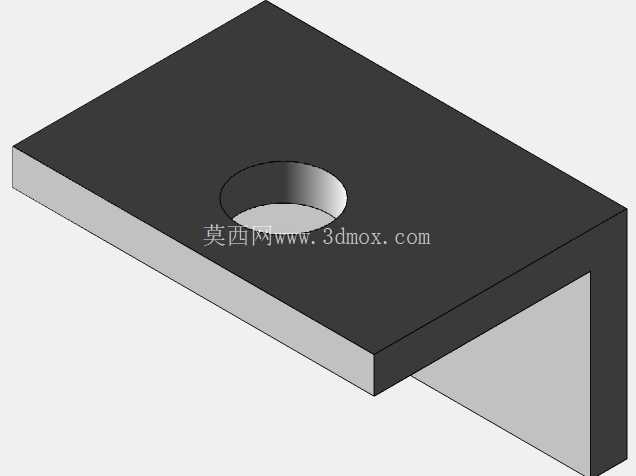

　　安装适配层面，这套门体结构的安装支座全部采用螺栓连接固定在原有烤箱箱体的侧部立柱上，不需要对箱体主结构做焊接改动，现场改造时只需要拆除原有手动门的合页与把手，在对应位置打孔固定安装支座，再依次装配导轨、摆臂与门体即可，整体改造周期可以控制在4小时以内，适配市面上多数存量商用层叠烤箱、小型工业烘箱的门体尺寸，门体的上下左右调节余量预留了5mm的间隙，可以抵消原有箱体门框的制作安装误差，保证密封面的贴合度。

　　功能特性上，这套自动门可以匹配设备的原有控制逻辑，实现烘烤程序结束后自动开门散热、取放物料完成后自动关门锁止的动作，电动缸的推拉力设置了过载保护阈值，当关门过程中遇到异物阻挡时会自动回退，避免夹伤操作人员或者撞坏门体结构；门体的滑动导轨采用耐高温自润滑铜套作为滑动副，不需要定期加注润滑脂，避免润滑脂在高温下碳化失效导致的卡滞问题，导轨的行程经过精确计算，开门后门体完全退让到箱体侧部，不会占用烤箱正前方的操作空间，方便操作人员使用台车或者托盘取放内部的烘烤物料。

　　从实际使用场景来看，这套结构既可以配套新生产的自动化烘焙生产线使用，与上下料机械臂配合实现全流程的无人化烘烤作业，也可以用于现有存量手动烤箱的自动化升级，降低操作人员的劳动强度，尤其是在大批量连续生产的烘焙车间、五金件小型时效热处理车间，自动开关门的结构可以减少操作人员靠近高温箱体的频次，降低高温灼伤的风险，同时稳定的关门密封性能可以减少箱内热量外泄，降低设备的加热能耗，根据实际测算，密封性能提升后可以降低8%左右的加热待机能耗，长期使用的节能效果比较明显。

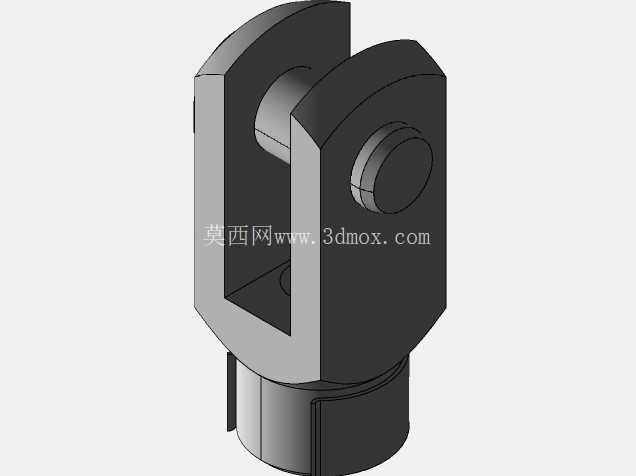

　　结构细节上，门体与摆臂的连接位置设置了浮动调节接头，可以补偿门体受热膨胀产生的尺寸形变，避免高温下结构憋劲导致的启闭卡滞；所有外露的结构件都做了喷塑耐高温处理，表面可以长期承受120℃的环境温度不会出现漆层脱落的问题；电动缸的线缆采用耐高温玻璃纤维编织护套，走线全部沿箱体侧部的线槽布置，不会被门体运动剐蹭，也不会长期受高温烘烤加速线缆老化。
