配电盘柜40x40规格门用合页铰链结构

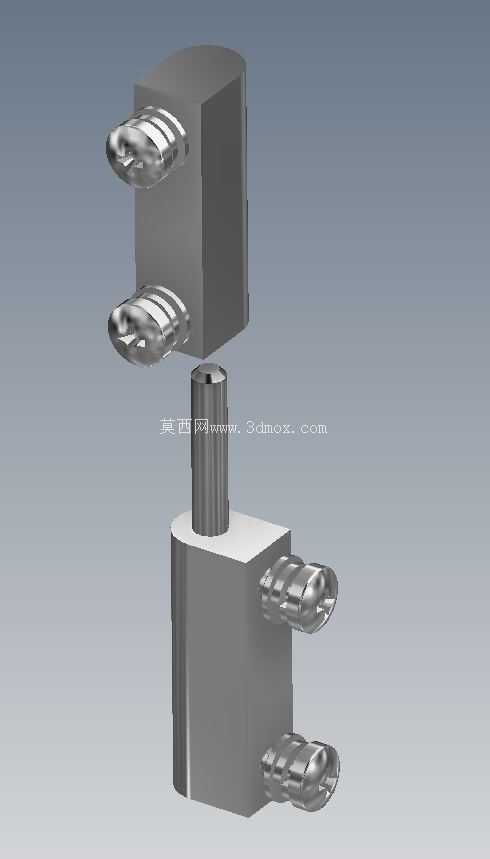

　　在低压配电盘、现场电气控制箱柜的柜体结构设计中，柜门与柜体的铰接部件是容易被忽略但直接影响设备长期运维可靠性的细节，这款适配40x40安装边界的门用铰链，正是针对配电场景下柜门、线缆孔罩的铰接需求开发的结构件。从实际工程应用来看，配电盘的柜门需要满足日常运维时的反复开合需求，同时孔罩类部件需要在检修时快速开启、闭合后保持稳定的防护位置，这类铰链不需要承担过重的载荷，但需要在长期使用中保持转动顺畅，不会因为车间内的粉尘、轻微潮气影响出现卡滞，也不会因为频繁开合出现连接松脱的问题。这款铰链采用分体式对接结构，上下两个铰接单元分别对应固定在柜体框架和活动门板/孔罩上，对接后通过中间的柱形转轴实现转动功能，安装时不需要复杂的工装，只要在对应安装面预留匹配的固定孔位，将两个铰接单元分别紧固后对准转轴插接即可完成装配，相比一体式长铰链，这种分体结构在柜体框架采用40x40规格型材搭建时，不需要对型材做额外的裁切避让，安装边界完全贴合型材端面尺寸，不会突出型材安装面，也不会占用柜内的布线空间。从设计思路上看，这款铰链没有采用多余的装饰性结构，所有外形面都以功能实现为核心：铰接单元上的两个凸状连接柱用于和门板/孔罩上的预装孔位配合，实现定位与紧固，避免安装时出现位置偏移；转轴部分采用间隙配合的插接结构，转动阻尼适中，既不会因为间隙过大导致门板晃动，也不会因为配合过紧导致开合费力，同时这种插接结构在需要拆卸门板时，只要将门板向上抬起一定距离就可以让上下铰接单元分离，不需要拆解全部紧固件，大幅提升了现场运维的效率。

　　在实际选型适配时，需要注意这款铰链的安装面尺寸完全匹配40x40的安装边界，不管是应用在标准型材搭建的配电盘框架上，还是应用在钢板焊接的柜体门框上，只要对应位置的安装面尺寸满足40x40的平面要求，就可以直接适配，不需要额外调整安装位。针对配电场景的使用需求，这款铰链的转动角度可以满足柜门常规的90度以上开合需求，完全覆盖日常检修、元器件更换时的开门角度要求，不会因为开合角度不足导致操作空间受限。同时结构上没有多余的外露缝隙，能够减少车间内的粉尘、金属碎屑进入铰接转动部位，降低长期使用后的卡滞风险，相比普通民用门窗铰链，这种结构的抗振动性能更好，在车间设备运行产生的持续振动环境下，也不会出现紧固件松动、门板下垂错位的问题。

　　很多刚接触柜体结构设计的工程师容易在铰链选型上出现偏差，要么选用的铰链尺寸过大占用柜内空间，要么选用的结构强度不足导致长期使用后门板变形，这款针对配电场景开发的40x40规格铰链，在结构尺寸、安装方式、转动性能上都完全匹配配电盘门、孔罩的使用需求，建模时已经将安装孔位、配合间隙、转动行程都做了准确的还原，在做柜体整体装配时可以直接调用，不需要再重新核对安装尺寸，能够有效减少结构设计阶段的重复工作量，也能避免因为铰链尺寸不匹配导致的装配干涉问题。

　　在做三维布线、柜体结构校验时，这款铰链的模型可以准确还原装配后的实际外形，不会因为模型简化导致出现运动干涉的误判，比如在柜门开合过程中，铰链的转动部位不会和柜内的布线槽、边缘安装的元器件产生碰撞，安装后铰链的外表面和柜体、门板的外表面保持齐平，不会突出柜体表面影响整体外观，也不会在人员经过时产生刮蹭的风险。针对孔罩类的小型活动部件，这款铰链的载荷能力完全满足需求，哪怕是厚度2mm的钢板制作的孔罩，长期开合也不会出现铰链变形的问题，分体式的结构也让孔罩的拆卸更加方便，在需要对线缆孔进行施工、调整线缆走向时，可以快速拆下孔罩，施工完成后快速装回，不需要额外的工具辅助。
