台式摇头暖风机外观结构三维建模设计

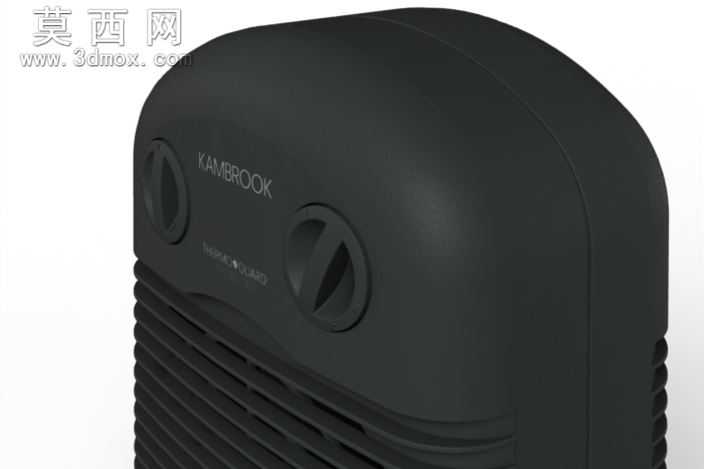

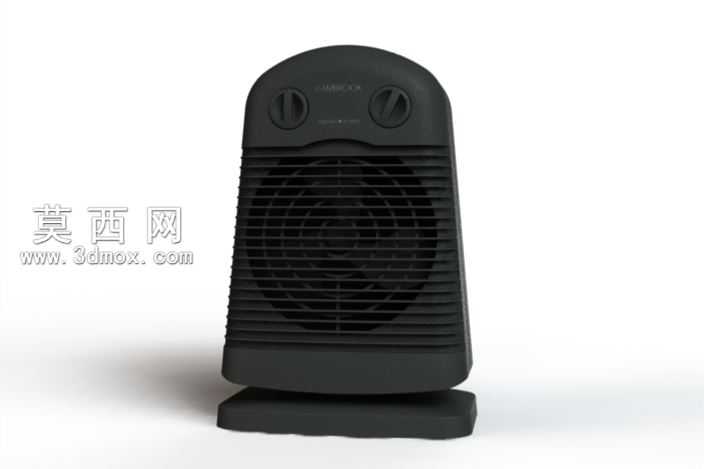

本次建模针对台式摇头暖风机开展全流程三维设计，首先基于实物外观比例确定整体尺寸基准，以暖风机竖直放置的底座为坐标原点，先构建底部支撑底座的实体结构：底座采用前窄后宽的梯形圆角造型，边缘做R3-R8的连续圆角过渡，避免尖锐棱角，同时预留底座与机身连接的旋转轴装配位，还原暖风机可水平摇头调节送风角度的结构特性。机身主体采用上窄下宽的弧面立柱造型，正面进风格栅区域做等距横向格栅条设计，单条格栅厚度1.2mm，格栅间隙4mm，既保证进风通畅，又避免异物触碰内部加热组件，格栅区域整体做内凹1.5mm的沉台处理，与机身外曲面形成自然层次。机身顶部的两个调节旋钮采用对称布局，分别对应功率调节与温度调节功能，旋钮做外圈防滑纹理设计，旋钮与机身面板的装配间隙控制在0.3mm，还原实物的装配精度。建模过程中采用曲面建模与实体建模结合的方式，先通过放样命令生成机身整体外轮廓曲面，再对曲面进行加厚处理生成实体壁厚，壁厚统一设置为2.5mm，匹配常规小家电塑料外壳的生产厚度标准；进风格栅部分采用阵列命令快速生成等距格栅条，再通过布尔运算与机身主体合并，保证格栅条的间距均匀、边缘整齐。材质渲染阶段，机身外壳采用哑光磨砂黑色ABS塑料材质，调整材质粗糙度为0.7、反射率0.1，还原普通家用暖风机的哑光质感；旋钮部分采用同色系但粗糙度稍低的塑料材质，粗糙度设置为0.4，突出旋钮的操作区域辨识度；底座底部添加轻微的橡胶防滑垫材质，粗糙度设置为0.9，还原底座防滑的设计细节。结构设计上，机身内部预留加热组件、风机叶轮、控制电路板的安装空间，背部预留电源线出线口位置，整体模型拆分了外壳、旋钮、底座三个可独立拆分的部件，还原真实产品的装配逻辑，所有部件的连接位置都做了对应的卡扣或轴位设计，确保模型可直接用于后续的结构验证或3D打印打样。建模过程中重点还原了产品的圆润外观特征，所有外露边缘都做了不同半径的圆角处理，避免直角造型带来的廉价感，同时严格对照实物的比例关系，调整机身高度、宽度、厚度的比例为3:2:1.2，确保模型视觉效果与实物一致，没有出现比例失真的问题。
