可穿戴柔性Lilypad Arduino控制板设计

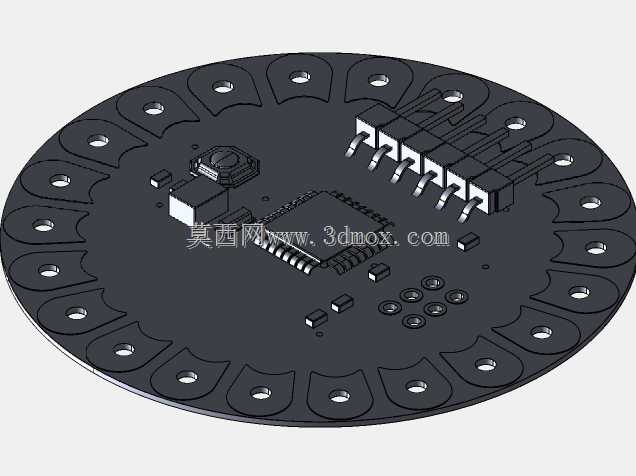

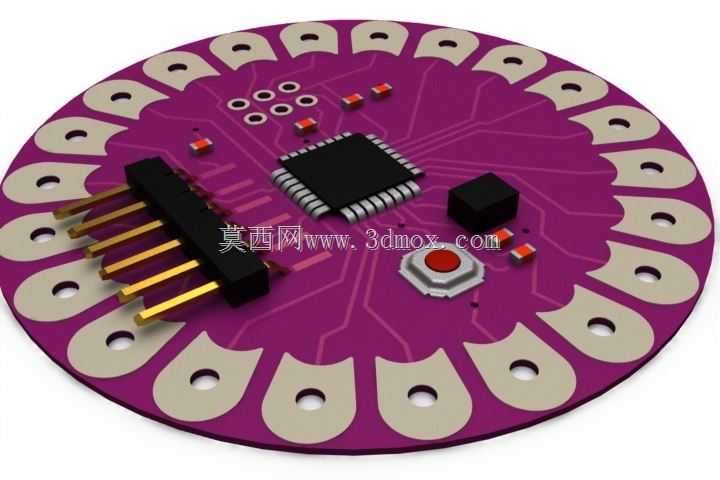

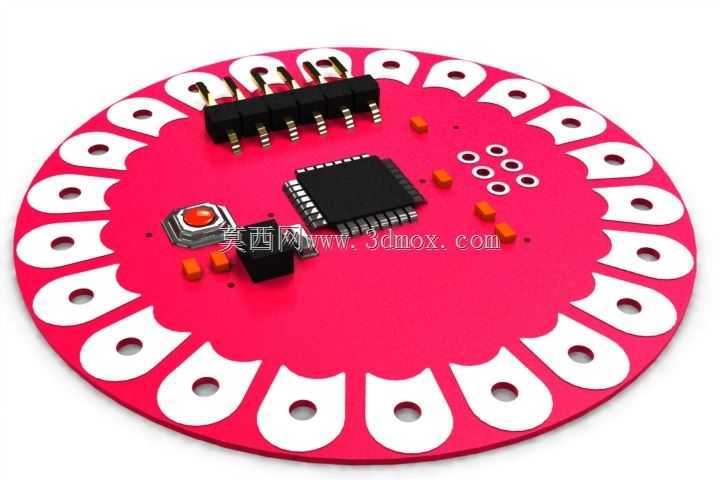

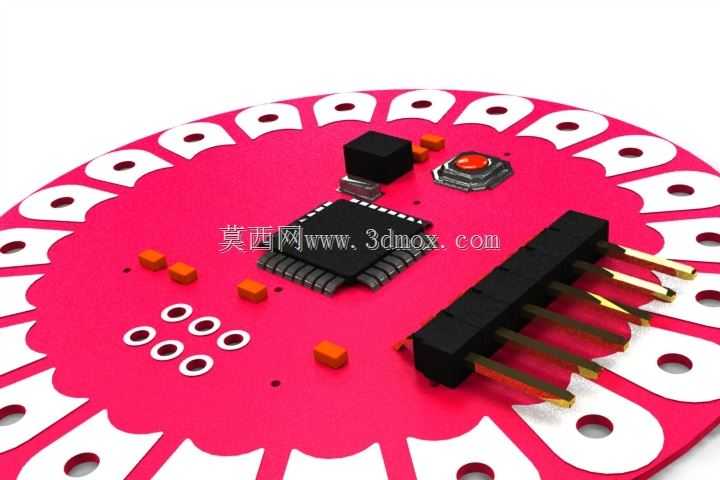

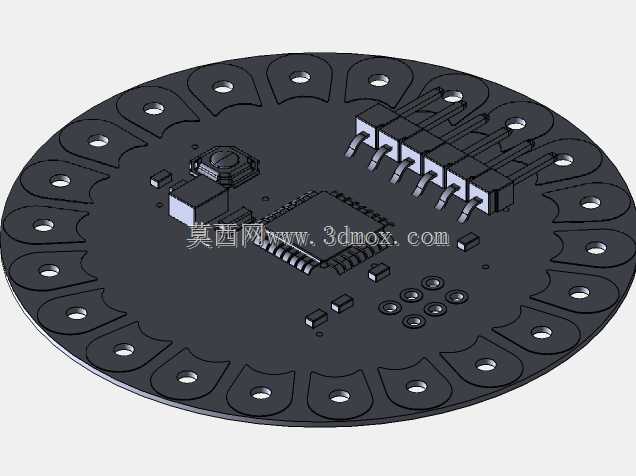

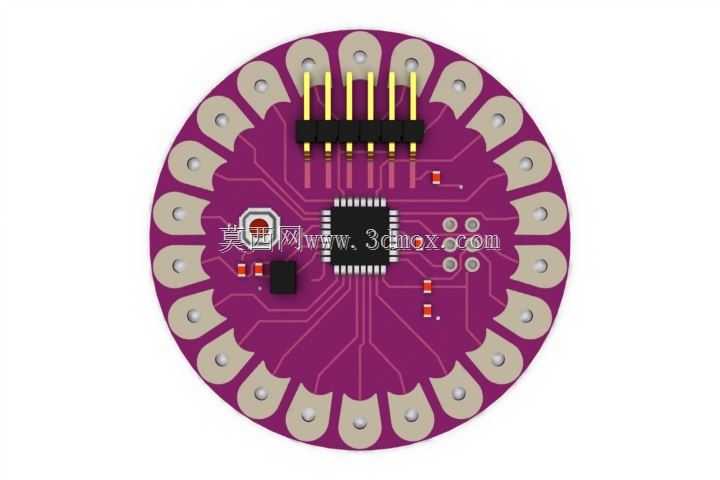

这款柔性控制板是面向可穿戴电子开发场景设计的核心载体，区别于常规硬质PCB控制模块，它采用花瓣式圆形轮廓设计，边缘均匀分布的缝制孔位是核心安装结构，可直接通过棉线、导电纤维缝合在织物表面，适配智能服饰、可穿戴交互装置、柔性传感项目的搭建需求。从实际使用场景来看，这类控制板常被用于教育类开源硬件实训、创意可穿戴作品开发、柔性电子原型验证环节，板载的主控芯片承担信号采集、逻辑运算、外设驱动的核心功能，侧置的排针接口可外接柔性传感器、LED驱动模块、低功耗蓝牙传输单元，满足不同项目的外设拓展需求。设计过程中优先考虑了柔性场景下的结构可靠性，所有贴片元件的布局避开了板身弯折应力集中区域，板边的花瓣状缺口并非装饰结构，而是为了降低板身弯折时的应力传递，避免反复弯折后铜箔断裂，提升织物附着场景下的使用寿命。板上的复位按键采用贴片轻触结构，凸起高度控制在合理范围，不会因织物挤压产生误触发，周边预留的橙色固定胶点位，是建模时特意还原的生产点胶位置，用于强化大尺寸贴片元件在柔性弯折场景下的结合强度，避免元件受弯折应力脱落。安装边界上，圆形板身的直径适配常规服饰的袖口、胸口等缝制区域，边缘孔位的孔径兼容常规手缝针与导电纤维的穿设需求，排针接口的朝向经过优化，缝合在织物上时外接导线可顺着织物纹理排布，不会产生突兀的凸起影响穿戴舒适度。建模过程中还原了柔性PCB的基板厚度、贴片元件的实际高度差、焊盘的金属层细节，甚至板身表面的丝印轮廓都做了对应还原，可直接用于可穿戴项目的结构装配验证，提前模拟控制板在织物上的安装位置、外设接线的排布路径，避免实际打样后出现元件干涉、缝制孔位对位偏差的问题。对于做可穿戴电子开发的结构设计人员来说，这类精准还原的模型能大幅缩短原型验证周期，不用等实物PCB到手就能提前完成服饰结构的适配调整，确认各个元件的位置不会影响穿戴活动，也能提前规划导电线路的缝制路径，降低原型调试阶段的返工概率。
