SOT23-6引脚贴片SMD电子元件结构

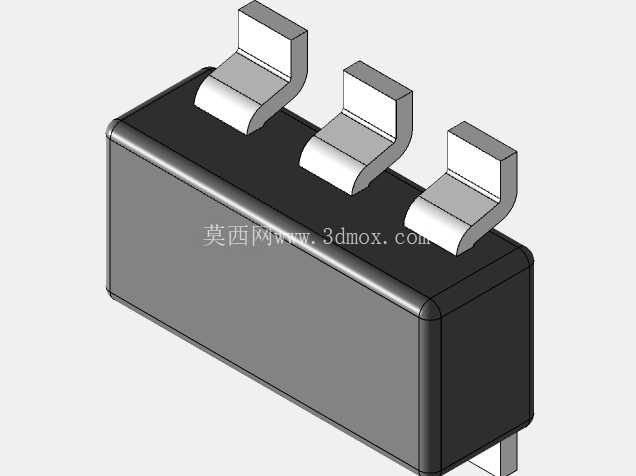

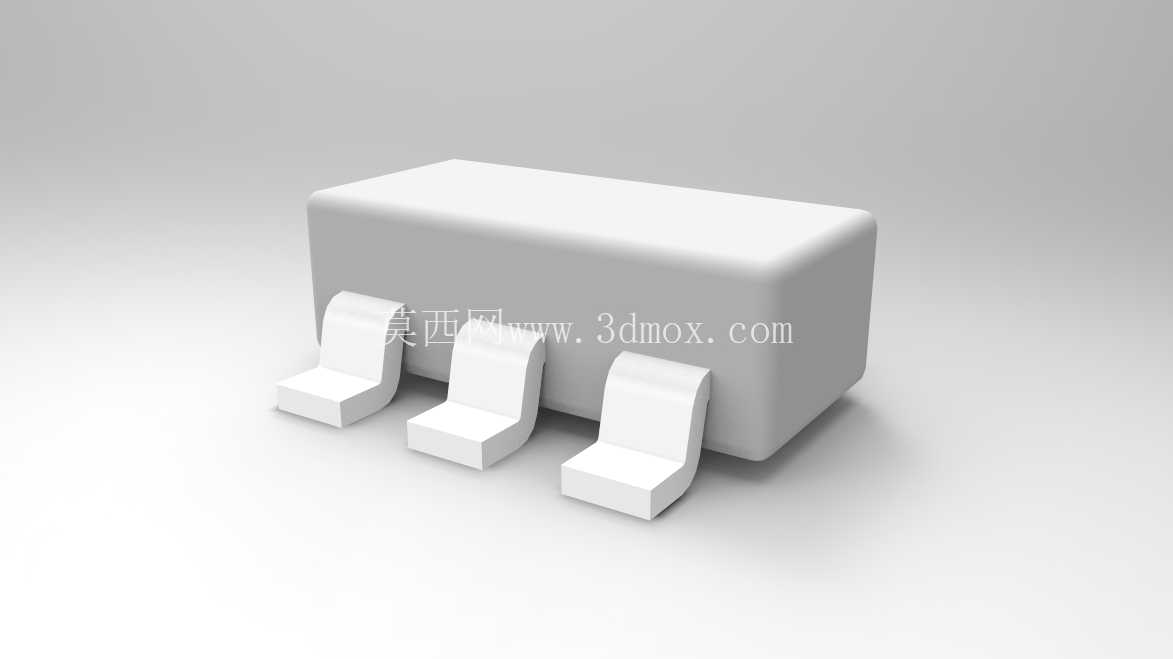

　　设计这类元件的三维结构时，首先要明确封装本体的外形边界，本体采用矩形塑封结构，边角做R0.2mm的圆角处理，避免塑封体在分板、装配过程中出现应力开裂，本体高度控制在1.1mm到1.3mm区间，适配常规消费电子类产品的板上堆叠高度要求，不会和上方的结构件、屏蔽罩产生干涉。引脚部分采用鸥翼型成型设计，三个引脚分列本体两侧，引脚伸出本体的长度控制在0.6mm左右，引脚宽度0.3mm，相邻引脚中心间距0.95mm，引脚末端做0.1mm的倒角处理，既可以在SMT贴片时提升焊锡的爬升效果，也能在手工返修时更容易上锡，不会出现引脚挂锡不足导致的接触不良。在消费电子、工业控制板卡的高密度PCB布局场景中，SOT23-6封装的表面贴装元件是板级电源回路、信号调理链路里极为常见的微型无源器件载体，这类六引脚贴片结构常被用于搭载小功率电源管理芯片、信号开关、微型变压器或电感器件，是板级空间受限场景下实现电路功能集成的核心封装形态。从实际工程应用来看，这类封装的元件适配回流焊工艺，在波峰焊产线中也能通过治具定位实现稳定焊接，引脚共面度公差控制在0.1mm以内，可适配0.5mm线宽的常规PCB布线规则，不会出现引脚虚焊、桥连等常见SMT工艺缺陷。

　　在建模过程中，需要重点还原引脚的成型弧度，鸥翼引脚的弯折半径控制在0.15mm，弯折角度严格控制在90度±1度，保证引脚贴装面和PCB焊盘完全平行，避免出现单侧引脚翘起的问题。本体和引脚的结合位置做了嵌件注塑的过渡结构，引脚插入塑封本体的深度为0.4mm，保证引脚在受外力拉扯时不会从塑封体中脱出，满足板级振动测试的可靠性要求，在常规工业设备10-2000Hz的随机振动测试条件下，引脚和本体的结合位置不会出现开裂、松脱问题。从安装边界来看，这类元件在PCB布局时需要预留的周边禁布区为本体外侧0.5mm，既可以满足SMT贴片机的吸嘴取料空间要求，也能给焊接后的AOI检测留出足够的光路空间，避免周边元件遮挡焊脚导致检测误判。

　　在电源类应用场景中，这类封装的微型变压器或电感器主要承担小功率信号隔离、DC-DC回路的储能滤波作用，因为封装体积小，可直接布置在主控芯片的电源引脚周边，缩短电源走线长度，降低回路的寄生电感，提升电源回路的抗干扰能力。建模时还要考虑塑封本体的表面拔模斜度，本体侧壁做0.5度的拔模角，适配注塑生产的脱模要求，不会出现塑封体粘模导致的外观缺陷，本体表面的哑光纹理也还原了实际塑封料的表面质感，可用于产品装配干涉检查、SMT产线的虚拟调试场景，帮助结构工程师在设计阶段就验证元件和周边结构件的间隙，避免试产阶段出现装配干涉问题。

　　对于硬件设计工程师来说，精准的三维模型可以直接导入PCB设计软件，和结构文件做跨软件的干涉校验，不需要反复打样验证元件高度，能大幅缩短产品的研发周期，尤其是在可穿戴设备、便携检测仪器这类内部空间极度紧凑的产品中，每一个元件的外形尺寸偏差都可能导致整机装配失败，这类高精度的封装模型可以有效规避这类设计风险。引脚的焊盘匹配设计也需要和三维模型对应，焊盘长度设计为1.0mm，宽度0.4mm，焊盘内侧距离本体边缘0.2mm，保证焊锡熔化后可以在引脚表面形成良好的浸润弯月面，焊接后的焊点强度可以满足IPC-A-610的二级验收标准，在常规的跌落测试中不会出现焊点开裂的问题。
