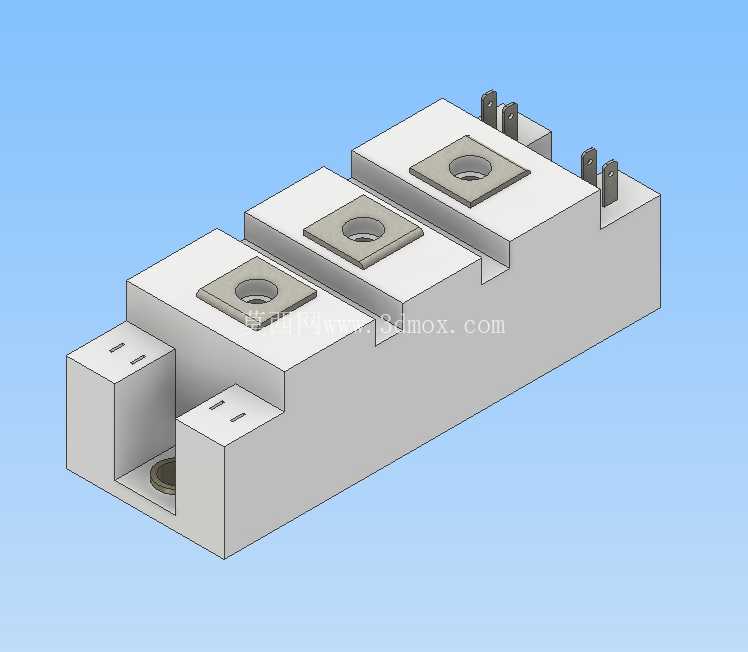

在工业变频、逆变电源、伺服驱动这类电力电子设备的结构设计环节,功率器件的安装适配一直是结构工程师需要重点考量的内容,这款IGBT模块的三维建模,完全还原了实物的安装边界与外形特征,能够直接导入设备总装文件完成干涉检查、布局排布工作,省去了手动测绘建模的大量时间。从实际应用场景来看,这类IGBT模块广泛用在三相逆变桥、直流斩波电路、高频开关电源的功率回路中,承担大电流通断、高压隔离的核心功能,是电力电子变换装置里的核心功率器件,常见于工业变频器输出级、光伏并网逆变器、电焊机主功率回路、新能源汽车电机控制器这类需要大功率电能变换的设备中,其安装可靠性直接决定了整套设备的运行稳定性。从产品功能特性来看,该模块为半桥结构封装,内部集成两个IGBT芯片与配套的续流二极管,额定电流100A、耐压1200V,能够满足中大功率工业场景的功率变换需求,模块本体采用环氧树脂灌封结构,外部为工程塑料外壳,具备足够的绝缘强度与机械强度,底部设置有裸露的金属散热基板,安装时需要在基板与散热器之间涂覆导热硅脂,通过螺栓压紧保证散热接触面积,降低热阻避免芯片过热损坏。

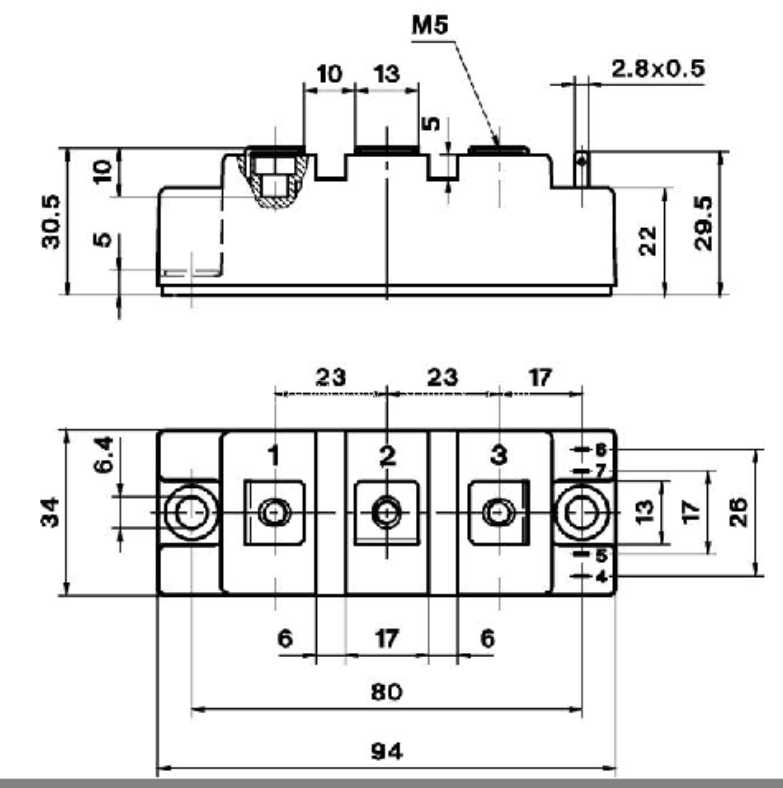

建模过程中重点还原了模块的安装边界尺寸:三个主接线端子的间距、端子伸出高度、固定孔位的中心距都严格按照实物测绘尺寸绘制,底部散热基板的平面度、安装孔的沉头深度都做了精准还原,避免结构设计时出现安装干涉,比如端子与母排的安全距离、模块与周边电容、驱动板的间隙都可以通过三维模型直接测量验证。设计思路上完全遵循实物的装配逻辑,外壳的卡扣结构、端子的嵌装位置、散热基板与塑壳的配合台阶都做了细节还原,不仅可以用于整机结构布局,也可以用于教学演示、产品展示场景,让设计人员直观了解模块的结构组成。
在实际设备设计中,这类IGBT模块的安装需要考虑多个维度的边界:首先是散热路径的设计,模块底部必须完全贴合散热器表面,固定螺栓的扭矩需要符合器件手册要求,避免压力不均导致基板变形影响散热;其次是电气安全距离,主功率端子之间、端子与外壳接地部分之间需要保留足够的爬电距离与电气间隙,在高海拔应用场景下还需要额外放大安全距离,三维模型中可以直接测量不同位置的间隙,提前排查绝缘风险;另外是驱动回路的布线空间,模块的控制端子位于本体一侧,驱动板的安装位置需要与控制端子精准对接,避免接线时出现应力拉扯导致端子损坏,模型中还原了控制端子的针脚间距与伸出长度,能够直接用于驱动板的安装位置设计。

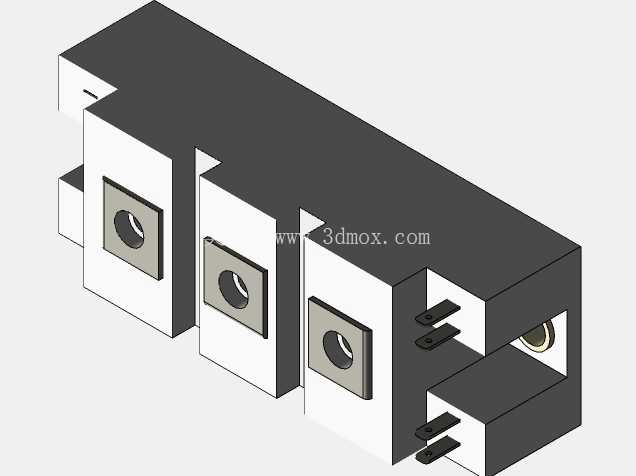

很多结构工程师在做电力电子设备设计时,往往容易忽略功率模块的细节尺寸,导致加工完成后出现模块装不上、端子与母排干涉、散热接触不良等问题,精准的三维模型能够在设计阶段就完成所有装配验证,减少试错成本,缩短产品开发周期。这款模型的外形细节还原度较高,塑壳表面的定位凹槽、端子上的接线孔位、底部的定位凸台都有体现,在做虚拟装配时可以完全模拟实际安装过程,检查各个配合面的间隙是否合理,固定螺栓的长度是否合适,是否会出现螺栓顶到散热器内部水道的情况。对于电力电子设备的结构设计来说,功率器件的模型精度直接影响整机布局的合理性,尤其是大功率设备内部空间紧凑,母排、电容、散热器、驱动板之间的排布非常紧凑,任何一个尺寸偏差都可能导致装配失败,精准的器件模型是结构设计的基础。
