卧式直插可调电位器结构三维数模

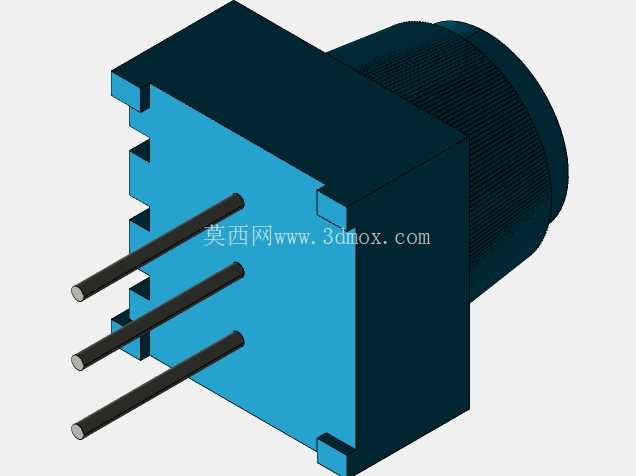

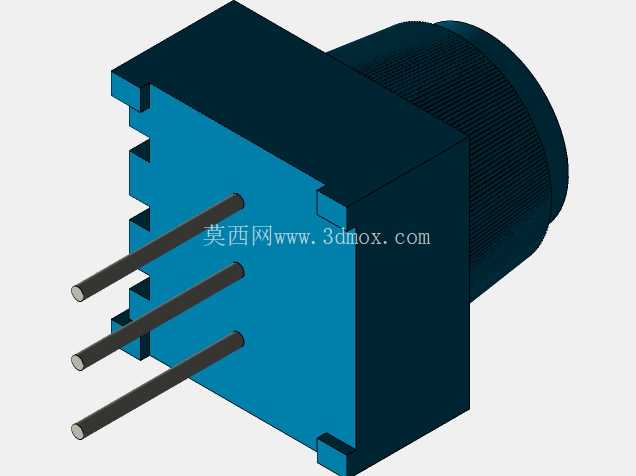

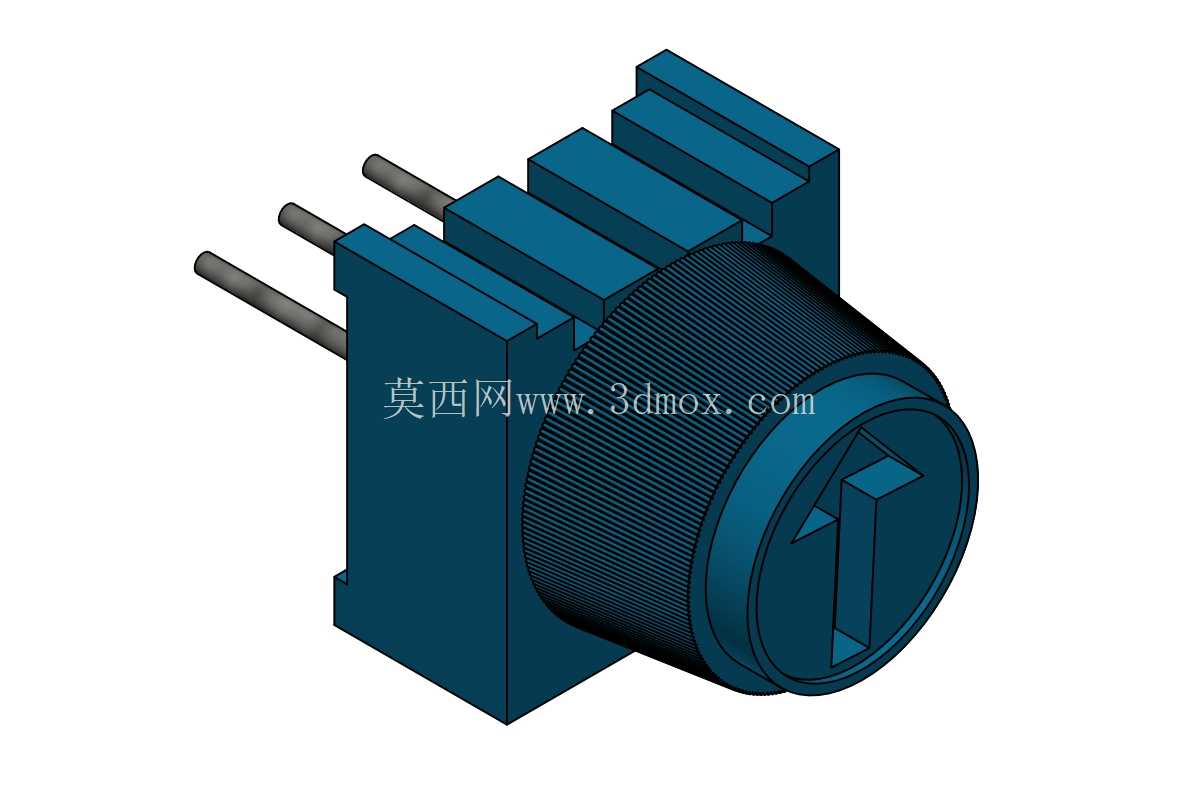

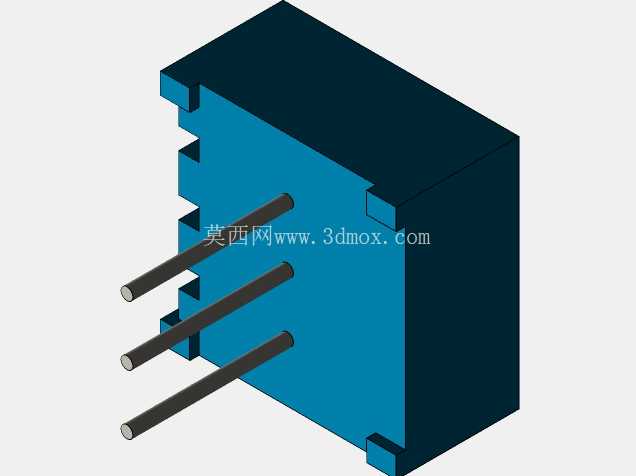

　　这款卧式直插结构的可调电位器，是小功率信号调节回路里极为常见的被动元件，日常在消费类电子控制板、小型工控信号调理模块、实验台测试夹具、音频前端增益调节电路里都能见到它的身影，核心作用是通过旋钮的旋转改变自身接入回路的电阻值，连续调整分压比或者限流参数，实现信号幅值、参考电压、触发阈值这类参数的手动校准与微调。从结构设计逻辑来看，这款电位器采用了卧式安装的布局思路，三个插针引脚平行排布在元件本体的后侧，插针间距符合常规2.54mm网格PCB的焊盘设计规范，插针长度预留了足够的波峰焊吃锡空间，同时本体底部做了定位凸台结构，安装时可以卡入PCB对应的定位孔内，避免过波峰焊时元件出现浮高、偏移的问题，也能在后续旋钮调节时抵消旋转扭矩，防止引脚受扭力出现虚焊断裂。本体的主体结构分为基座、电阻体腔体、调节轴套三个部分，基座采用耐高温热塑性材料注塑成型，侧壁做了多道平行的加强筋结构，一方面提升注塑件的结构强度，避免插针压装时出现基座开裂，另一方面也增加了元件本体的散热表面积，在小功率持续工作时可以更好地散出电阻体产生的热量。调节端采用了一字槽的旋钮接口，适配常规一字螺丝刀调节，也可以配套对应尺寸的塑料旋钮实现面板外露式调节，轴套与基座之间做了限位卡槽，调节旋转角度被限制在有效电气行程范围内，避免过度旋转导致内部碳膜片或者电刷结构损坏。

　　从安装边界尺寸来看，这款电位器的本体直径适配常规9mm规格的面板安装开孔，本体总长度控制在18mm以内，三个引脚伸出本体后侧的长度为5mm，安装后元件本体在PCB板面以上的高度不超过10mm，非常适合对安装空间有严格限制的薄型控制板、手持类检测设备内部使用，不会和周边的贴片电容、接插件等元件产生空间干涉。在实际选型应用中，这类电位器通常被布置在PCB板的边缘位置，调节槽要么正对设备外壳的调节开孔，方便用户在不拆开机壳的情况下完成参数校准，要么布置在板内预留调试工位，在生产调试阶段完成参数校准后点胶封固，避免后期使用过程中因为震动导致阻值偏移。

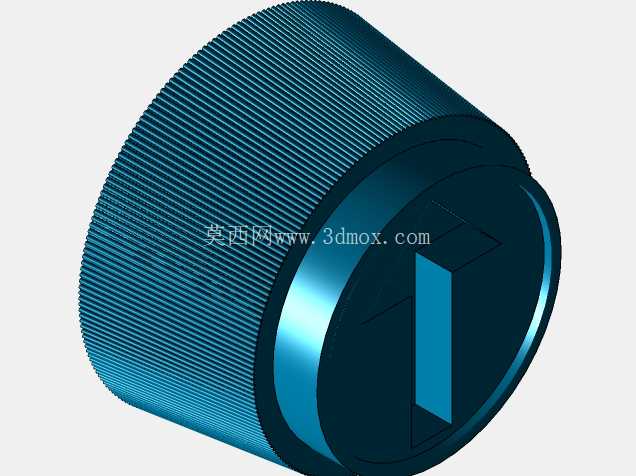

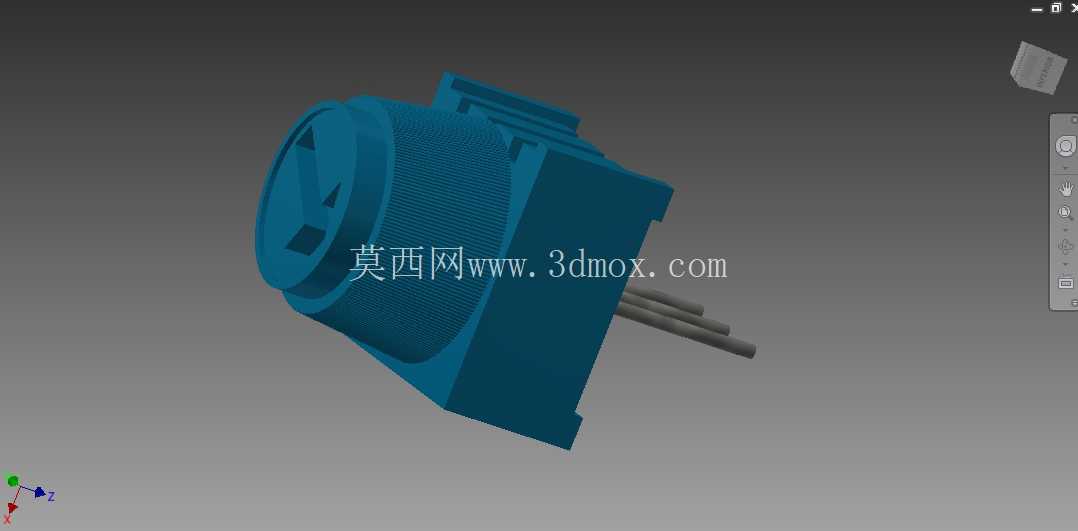

　　设计这款三维数模的时候，重点还原了元件的实际安装配合尺寸，包括插针的线径、伸出长度、间距，本体的外径、安装定位凸台的尺寸，调节槽的宽度与深度，这些尺寸都是PCB封装设计、结构件开孔避让时必须精准匹配的参数，如果建模时尺寸出现偏差，很容易导致实际生产时元件无法插装、面板开孔错位、调节工具无法插入等问题。另外建模时也还原了本体表面的滚花防滑结构，这个结构主要是针对需要手动旋转调节的使用场景，不需要额外加装旋钮的时候，直接用手指拧动本体端部的滚花区域就可以完成阻值调节，滚花的齿深与齿距做了优化，既保证足够的摩擦力，也不会因为齿形过于尖锐划伤操作人员手指。

　　内部结构的建模虽然做了适当简化，但也保留了电刷与电阻体的相对运动逻辑，可以直观展示旋转角度与阻值变化的对应关系，方便电路设计人员理解元件的工作原理，在PCB布局时合理规划周边元件的位置，预留足够的调节操作空间，避免因为周边元件过高挡住调节工位，导致后期调试操作困难。这类直插电位器相比贴片式可调电阻，结构强度更高，调节扭矩更稳定，能够承受更多次的反复调节，使用寿命更长，在需要经常调整参数、或者使用环境存在一定震动的场景下，可靠性要优于贴片类可调元件，而且直插结构的焊接强度更高，在大温差环境下焊点的抗疲劳性能更好，不容易出现脱焊问题。建模过程中对所有的安装配合面都做了公差适配的预留，比如插针直径比PCB焊盘孔径小0.2mm，方便生产时插件作业，本体定位凸台的尺寸比PCB定位孔小0.15mm，既可以起到定位作用，也不会因为注塑件的尺寸公差导致插装困难，这些细节都是实际工程设计中必须考虑的生产工艺问题，数模还原这些细节，才能真正给结构设计、PCB设计人员提供有效的参考，避免设计出的图纸在实际生产组装时出现装配干涉、无法安装的问题。
