飞特FK-AP-4伺服T型铝制传动摆臂

　　这款铝制T型摆臂是伺服传动系统里的核心执行连接件，主要适配小扭矩舵机的动力输出场景，在桌面级机器人关节、小型自动化执行机构、航模舵面传动、教学实验平台的动力传递环节都有广泛应用。日常做小型机器人结构设计时，这类摆臂是连接舵机输出轴和末端执行件的关键部件，它的作用是把舵机的旋转扭矩转化为摆臂的往复摆动动作，带动末端的连杆、拨叉或者执行端完成设定角度内的转动动作。

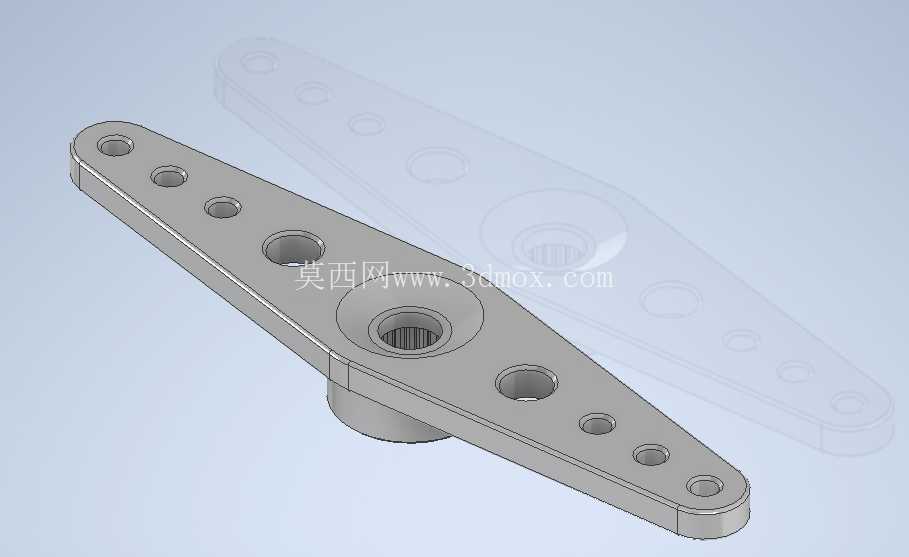

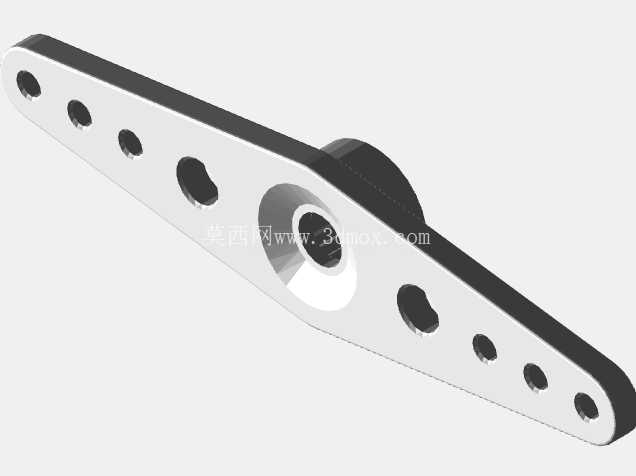

　　从结构设计来看，这款摆臂采用对称长条形T型布局，中心位置设置带内花键的安装孔，直接和舵机的输出花键轴配合，花键配合的设计能消除轴和孔之间的传动间隙，避免正反转切换时出现回程误差，保证传动精度。中心孔下方设置的凸台结构，一方面能增加摆臂和舵机输出端面的接触支撑面积，减少摆臂受侧向力时对舵机输出轴的弯矩载荷，保护舵机内部的齿轮组不受额外径向力损坏；另一方面凸台的高度刚好匹配舵机输出轴的伸出长度，安装时摆臂底面和舵机端面贴合后，花键配合长度达到设计要求，不会出现配合过短导致的打滑或者配合过长顶死舵机内部结构的问题。

　　摆臂的臂身上沿长度方向均匀布置了多组不同直径的安装孔，这些孔位是用来连接末端传动连杆或者执行件的，不同位置的孔对应不同的传动力臂：靠近中心孔的孔位输出力更大，但摆动线位移更小，适合需要大推力的拨料、顶紧场景；远离中心孔的两端孔位摆动线位移更大，输出力相对小一些，适合需要大行程摆动的舵面、摆杆场景。设计时这些孔位的位置度公差控制在0.1mm以内，保证两侧臂的孔位对称，避免安装连杆后出现运动卡滞、两侧受力不均的问题。

　　尺寸边界上，这款摆臂总长度为50mm，中心安装孔适配6mm直径的标准舵机花键轴，整体厚度根据受力需求做了渐变设计：中心受力区域厚度更大，往两端臂延伸时厚度逐渐减小，在保证整体结构强度的前提下尽可能降低零件重量，减少舵机的转动惯量负载，提升舵机的响应速度。零件整体采用铝合金材质加工，表面做阳极氧化处理，既提升了零件的表面硬度，耐磨不易刮花，也能避免长期使用出现氧化锈蚀的问题，适合实验室、工业小型设备这类长期稳定运行的场景。

　　实际选型使用时，需要注意安装边界：摆臂摆动时的最大回转半径是25mm，安装时要在舵机周围预留足够的摆动空间，避免摆臂转动时和周边的结构件、线束发生干涉。安装时花键孔要和舵机输出轴完全对齐，不要强行敲击压入，避免损坏舵机内部的齿轮或者摆臂的花键齿；固定时中心位置要加装配套的锁紧螺丝，将摆臂压紧在舵机输出轴上，避免大扭矩输出时摆臂和轴之间出现相对转动打滑。和连杆连接时，要根据实际需要的输出力和行程选择对应位置的安装孔，不要在超出摆臂设计载荷的场景下使用，避免臂身出现弯曲变形甚至断裂的情况。

　　从建模还原的角度来看，这款模型还原了摆臂的所有关键安装尺寸，包括花键孔的齿形参数、各个安装孔的直径和位置度、中心凸台的高度和直径、臂身的厚度渐变特征，在做虚拟装配调试时，可以直接导入模型验证运动行程，检查装配干涉，提前排查结构设计里的空间冲突问题，不用等到实际加工零件后再发现尺寸不匹配的问题，能有效缩短小型机器人、自动化执行机构的开发周期，减少试错成本。做结构设计时，也可以在这个模型的基础上根据实际需求修改孔位位置、臂长尺寸，快速衍生出适配不同规格舵机、不同行程需求的定制化摆臂结构。
