高精度金属齿轮数字舵机结构设计

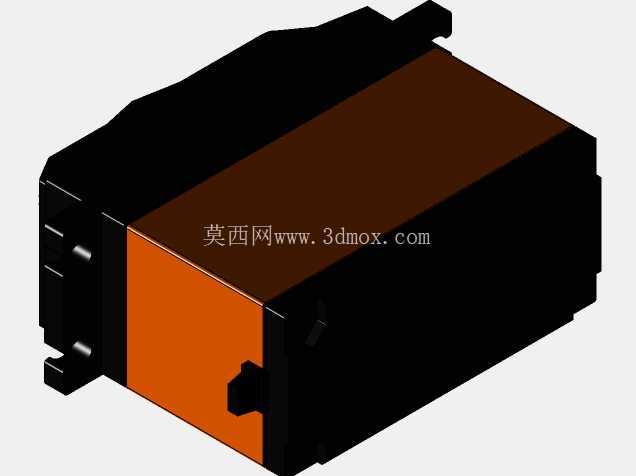

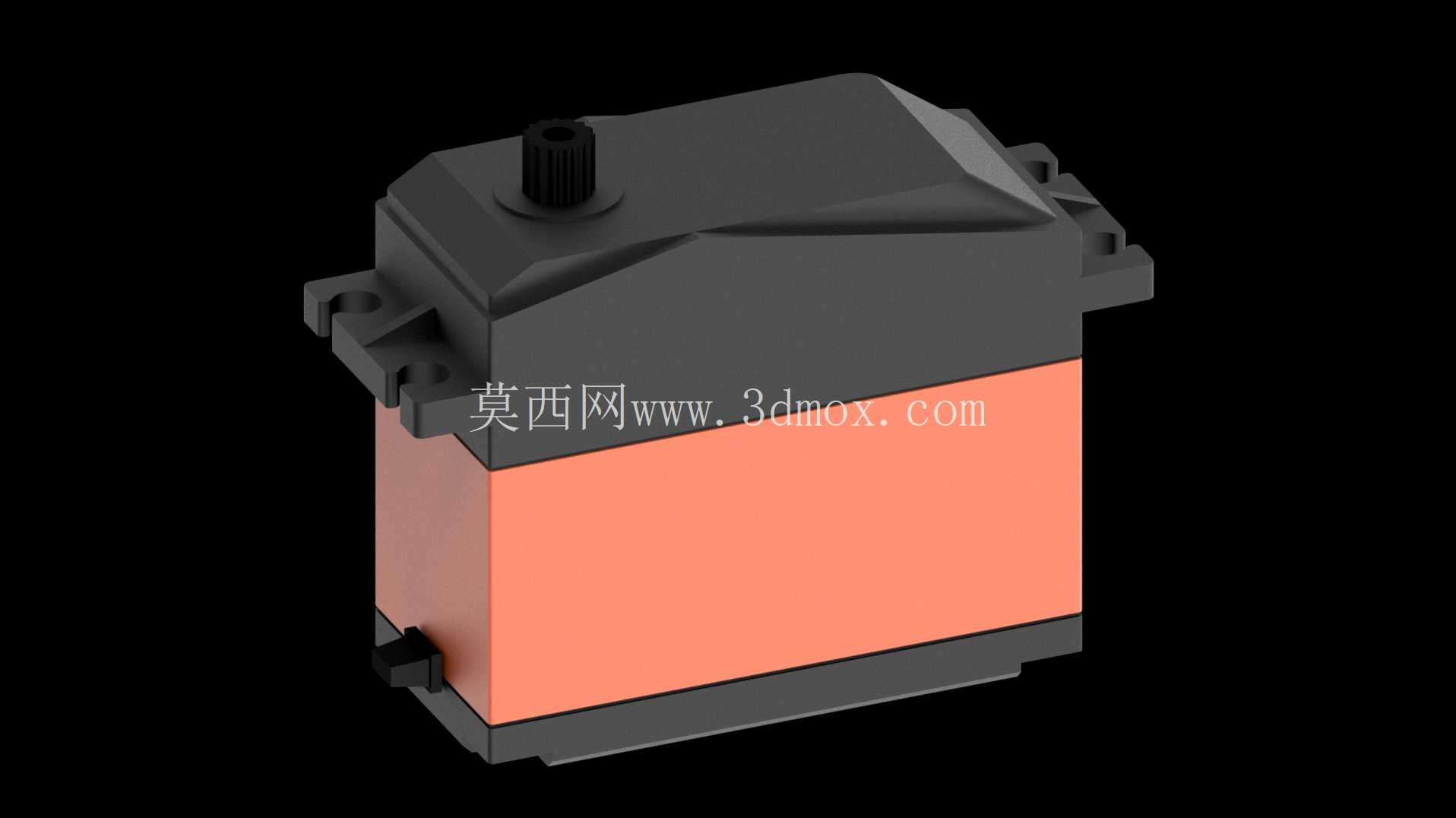

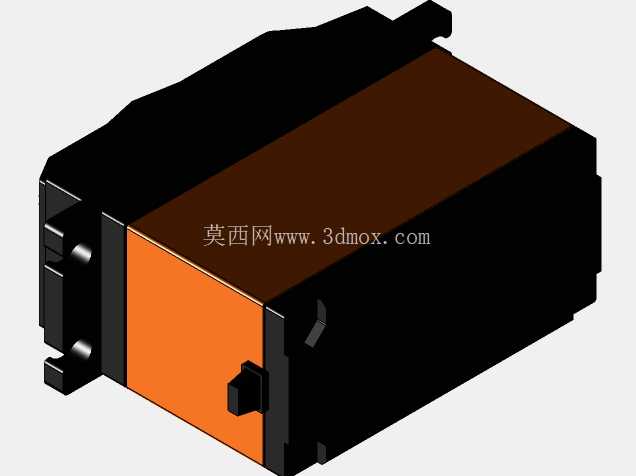

　　在航模固定翼特技飞行、1/8比例越野遥控车转向控制、工业小型机械臂关节驱动这类对执行器响应速度、定位精度、抗冲击负载有严苛要求的场景中，大扭矩金属齿轮舵机始终是核心执行部件，本次呈现的Savox SV-0236MG舵机三维结构，完全还原了量产产品的实际装配状态，可直接用于设备装配干涉校验、运动仿真验证环节。

　　从实际使用场景的需求出发，这类舵机需要承受频繁的正反转冲击、持续的堵转扭矩负载，同时还要在振动较强的安装环境下保持定位一致性，因此结构设计上首先做了壳体的强度优化：上下壳体采用玻纤增强尼龙材质，上壳顶部的输出轴安装位做了加厚的轴套支撑结构，避免大扭矩输出时轴孔出现形变偏移；壳体两侧的安装耳预留了标准的舵机安装孔位，孔位间距、孔径完全符合通用大尺寸舵机的安装规范，可直接替换同规格的其他型号舵机，不需要额外修改安装支架的结构。

　　输出齿组采用全金属钢齿设计，每一级齿轮的啮合间隙都控制在0.3mm以内，这也是该舵机能实现高精度定位的核心结构基础——齿隙过大会导致舵机回中时出现虚位，在遥控车转向场景中会引发直线行驶跑偏，在航模舵面控制场景中会导致舵面操控响应滞后，而0.3mm以内的齿隙控制，既保证了齿轮传动过程中不会因为热胀出现卡滞，又能将回中误差控制在可接受的范围内。顶部的输出花键轴采用标准25齿规格，可兼容市面上绝大多数通用舵机摇臂，不需要定制专用的连接配件，降低了用户的配件选型成本。

　　壳体侧面的出线位做了圆角过渡处理，避免舵机在频繁摆动过程中线材被壳体棱角磨破绝缘层，内部的电位器安装位与输出轴做了同轴度校准结构，保证电位器的转动角度与输出轴的实际转动角度完全匹配，不会出现角度检测偏差导致的舵机过冲或者定位不准问题。中壳的橙色区域是散热结构的外露部分，因为舵机在持续大扭矩输出时，内部的驱动电路和电机会产生较多热量，通过金属导热片将热量传导到壳体外侧，可提升舵机长时间工作的稳定性，避免过热导致的扭矩下降或者电路烧毁问题。

　　从安装边界来看，该舵机的整体外形尺寸完全符合标准大舵机的安装规范，长度、宽度、高度方向的尺寸都和同级别通用舵机保持一致，底部的定位凸台尺寸也和标准舵机安装座的凹槽匹配，在做设备结构设计时，只要预留了标准大舵机的安装空间，就可以直接装配该型号舵机，不需要调整周边的结构布局。输出轴的中心高度也和通用规格一致，摇臂安装后不会出现与安装面干涉的问题。

　　在结构细节处理上，壳体的合模缝位置做了错位止口设计，既可以提升上下壳体的装配定位精度，又能阻挡外界的灰尘、水汽进入舵机内部，适应户外越野、航模飞行这类多尘、可能遇水的使用场景。输出轴根部加装了橡胶密封圈，进一步提升了轴位的防护能力，避免泥沙进入轴缝导致的转动卡滞。内部的电机安装位做了减震胶垫的预留槽，可吸收电机高速转动时产生的振动，降低舵机工作时的噪音，同时避免振动传导到电位器导致的输出信号抖动。

　　对于结构设计从业者来说，这个三维模型可直接用于小型自动化执行机构的方案设计，比如小型物料分拣装置的拨杆驱动、智能小车的转向机构设计、云台的俯仰角度调节等场景，不需要重新测绘舵机的外形尺寸，直接将模型调入装配体即可完成安装位的匹配校验，大幅缩短结构设计的周期。同时模型完整还原了齿轮组的传动结构，也可作为舵机传动结构设计的参考样本，分析金属齿轮舵机的齿隙控制、扭矩传递路径的设计思路。
