WSOF6I封装环境光传感元件三维结构

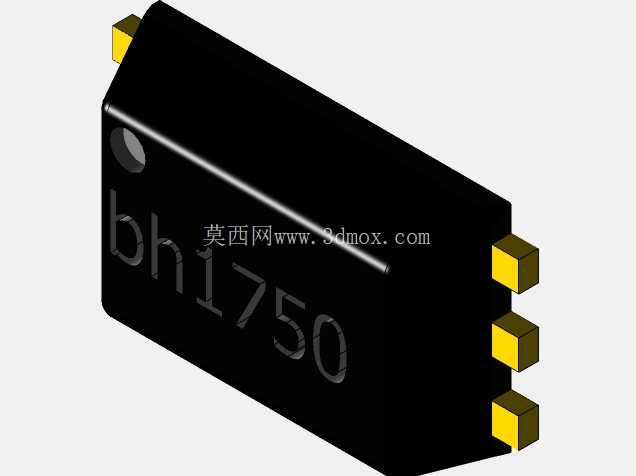

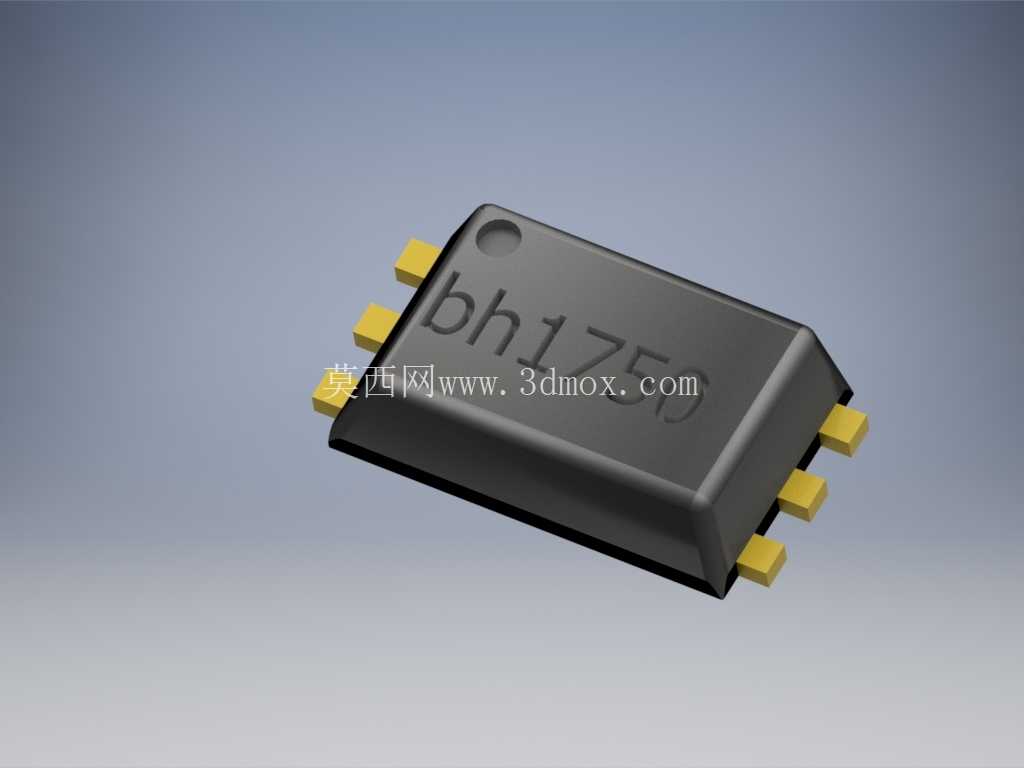

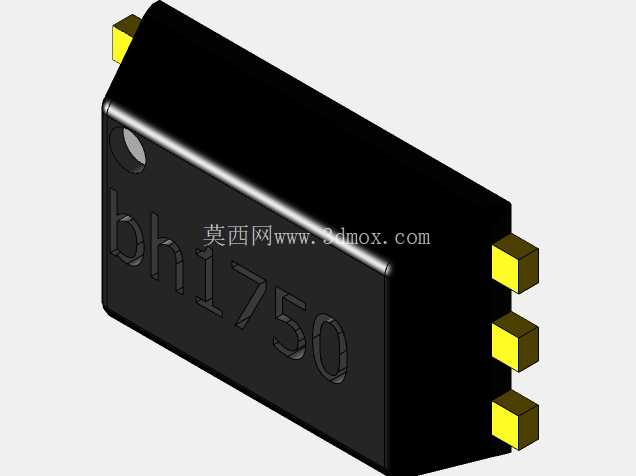

　　在消费电子、智能家居、工业自动化的光感检测场景中，环境光传感器始终是实现亮度自适应调节的核心感知部件，本次呈现的WSOF6I封装bh1750fvi光感元件结构，完全围绕实际贴片生产、板级集成的工程需求搭建，可直接用于PCB布局校验、整机结构干涉检查、贴片工艺模拟等设计环节。做过手持设备背光调节设计的工程师都清楚，这类数字光感的安装边界直接决定检测精度——如果器件本体高出PCB板面过多，或者引脚伸出长度与焊盘设计不匹配，不仅会导致SMT贴片时出现虚焊、立碑缺陷，还可能因为周边结构件的遮光产生检测盲区，因此建模时完全参照实际量产器件的尺寸公差做了还原：本体采用黑色环氧塑封材质的长方体结构，表面预留的圆形标记点对应晶圆感光区的对位基准，六个翼型引脚沿本体两侧等距分布，引脚的宽度、伸出长度、弯折弧度都严格匹配WSOF6封装的标准焊盘设计要求，引脚末端的镀金层厚度也做了对应示意，方便工程师在做DFM检查时直接核对钢网开口尺寸。

　　从功能特性来看，这款光感内置16位模数转换电路，可直接输出数字光照度值，不需要额外搭建信号放大、滤波电路，这也是它被广泛用于各类低功耗光感场景的核心原因，建模时特意将本体表面的感光区域做了半透明处理，方便结构工程师在整机装配时检查该区域是否被外壳、遮光胶或者其他板级器件遮挡——很多新手工程师在做智能台灯、手机平板类产品设计时，经常会忽略光感上方的透光片雾度、安装高度对检测值的影响，直接用器件模型配合整机外壳做光路遮挡校验，就能在设计阶段提前规避这类问题，不需要等到开模试产时再反复调整遮光罩结构。

　　实际选型应用中，这款器件的安装高度通常控制在1.2mm以内，引脚间距为1.27mm，建模时所有的安装边界尺寸都保留了0.05mm的公差余量，完全符合SMT贴片的工艺要求：两侧引脚的共面度误差控制在0.1mm以内，避免贴片时出现引脚悬空的问题；本体边角的倒角弧度也和实际塑封工艺保持一致，方便结构工程师在做限位结构设计时，准确计算器件与周边壳体的间隙，通常预留0.15mm的装配间隙即可满足生产组装要求。不同于很多通用类电子元件模型只做外形示意，这个结构模型还还原了器件本体的丝印标识位置，在做PCB丝印层设计时，可以直接对照模型调整丝印的摆放位置，避免丝印被器件本体遮挡，影响后续生产环节的器件对位、检修识别。

　　在工业现场的光照度采集节点、智能楼宇的照明控制系统、车载显示屏的自动亮度调节模块中，这类贴片式光感的应用占比极高，建模时也考虑了不同应用场景的结构校验需求：比如车载场景下需要检查器件与周边防眩光结构的位置关系，智能家居场景下需要校验器件与面板透光孔的同轴度，这些都可以通过导入该三维结构直接完成模拟，不需要额外测量实物尺寸。很多工程师在做板级布局时，容易忽略光感器件的朝向问题——这款器件的感光区位于本体中心偏上位置，如果安装时朝向偏离透光孔中心，会导致大角度入射光的检测值出现偏差，模型上特意保留了引脚1的定位标记，和实物的引脚1标识位置完全对应，方便布局时快速确认器件安装方向，减少打样后的调试工作量。从结构设计的细节来看，器件本体的塑封外壳厚度、引脚的弯折半径都符合JEDEC封装标准，在做跌落、振动仿真时，可以直接调用模型的材料属性参数，模拟器件在不同工况下的受力情况，验证引脚焊接强度是否满足可靠性要求。对于做开源硬件、arduino开发板设计的工程师来说，这个模型可以直接导入到常用的PCB设计软件中，配合周边的排针、接口器件完成整体布局，检查器件之间是否存在装配干涉，不需要手动测量器件尺寸绘制封装，能大幅缩短前期设计的周期。
