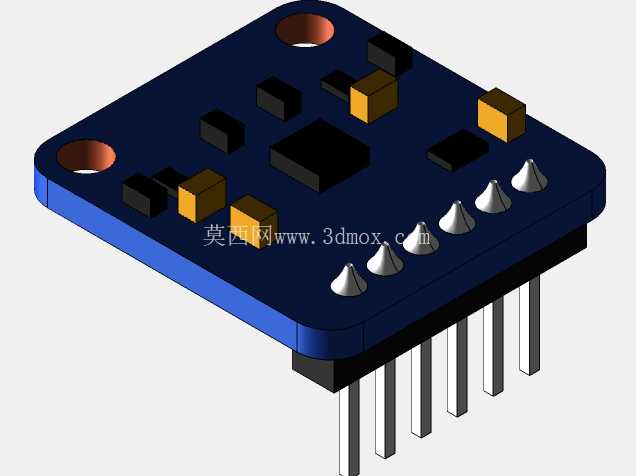

HMC588L三轴磁力计电子传感模块结构

项目分类:传感器 发布时间:2025-01-13 ID:898468
  • HMC588L三轴磁力计电子传感模块结构
  • HMC588L三轴磁力计电子传感模块结构

  在嵌入式电子检测、小型航模姿态控制、便携磁探测设备的开发场景中,三轴磁阻传感模块是获取环境磁场参数、修正航向角偏差的核心硬件单元,本次呈现的HMC588L磁力计模块结构,完全围绕实际电路装配、板载集成、现场安装的工程需求完成细节建模,还原了量产模块的全部结构特征。从实际使用场景来看,这类磁力计模块常被集成在无人机飞控板载外设、手持电子罗盘、车载航向检测单元、室内定位导航节点中,需要在紧凑的板载空间内完成磁信号采集、信号调理、数字输出的全流程功能,因此结构设计上首先要保障各元器件的布局不产生额外的磁干扰,同时兼顾焊接装配的工艺可行性与安装固定的便捷性。

  模块主体采用标准FR-4玻纤电路板作为基底,板体轮廓为带圆角的矩形,两个对角位置设计了金属化安装孔,孔位边缘做了沉铜处理,既可以通过M2规格的铜柱配合螺丝完成与主控制板的层叠固定,也能利用尼龙隔离柱将模块架高,远离板上大电流走线、功率电感等易产生杂散磁场的元件,降低磁测量的系统误差。板上元器件的布局完全遵循磁传感芯片的布线规范,核心的HMC588L磁阻传感芯片被布置在板体几何中心位置,周边预留了足够的净空区域,避免周边金属元件的磁屏蔽效应影响测量精度;周边排布的去耦电容、上拉电阻、电源指示元件按照信号流向依次排布,电源输入端的滤波电容靠近供电引脚布置,最大限度降低电源纹波对传感信号的干扰。

  板侧的排针引脚采用标准2.54mm间距设计,共引出8个功能引脚,分别对应电源、地、I2C通信总线、中断输出等功能,排针的长度设计兼顾了直插焊接与排母插接两种装配方式,引脚露出板底的长度控制在7mm左右,既可以直接插在面包板上做原型验证,也能通过回流焊完成批量生产的装配,排针根部做了塑胶限位台阶,避免焊接时焊锡沿引脚爬升导致的相邻引脚短路。模块上的两个定位安装孔中心距经过精准核算,与市面上主流的开源电子原型平台的扩展孔位完全兼容,不需要额外做转接板就能完成快速集成,板边到安装孔中心的距离统一为3mm,保证安装时螺丝头不会超出板体轮廓,也不会与周边排布的贴片元件产生结构干涉。从设计思路上看,整个模块的结构没有做多余的造型装饰,所有结构特征都服务于功能实现:板体厚度采用标准1.6mm板厚,匹配通用SMT贴片生产线的轨道传输要求;所有贴片元件的封装尺寸都按照工业级标准选型,0805封装的阻容元件既兼顾了手工焊接的可操作性,也能满足批量回流焊的工艺要求;板上的三个轴向磁传感方向与板体的长宽高方向完全对齐,使用者在做算法校准的时候不需要额外做坐标系转换,直接读取寄存器数据就能得到对应轴向的磁场强度值。在实际设备集成过程中,这个模块的安装边界需要特别注意:模块上方3mm范围内不能有铁磁性金属结构件,周边10mm范围内不能通过大于500mA的直流电流走线,否则会导致测量零点偏移,因此建模时特意还原了所有元器件的实际高度,核心芯片的高度为1.2mm,周边贴片电容的高度为0.8mm,排针塑胶座的高度为2.5mm,整体装配完成后的最大高度为排针顶部到板底的11mm,在做结构堆叠设计时可以直接参考这个尺寸预留安装空间,避免出现装配干涉。

  另外板体表面的丝印层也在模型中做了还原,包括引脚定义标识、元件极性标记、模块型号标注,这些细节在实际生产中是避免装配错误、方便调试排查的重要结构要素,丝印的位置避开了焊盘与安装孔,不会对焊接装配与安装固定产生影响。对于做嵌入式设备结构设计、传感器选型验证的工程师来说,这个精准的三维结构可以直接导入整机装配文件中,完成安装位置校核、干涉检查、结构适配等工作,不需要再手动测绘模块尺寸,能大幅缩短原型开发阶段的结构设计周期,也能提前规避因为磁传感器安装位置不当导致的测量精度问题。
