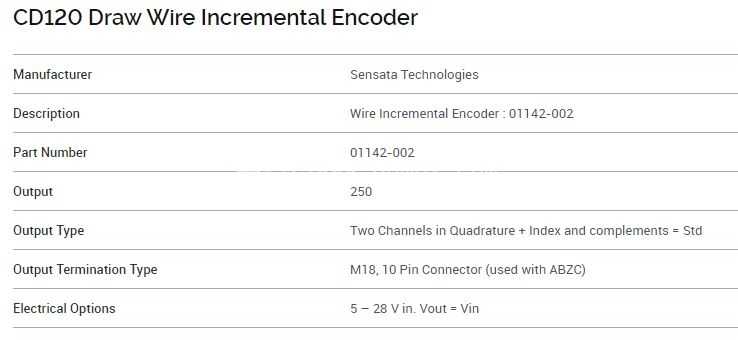

CD120拉线增量式编码器结构设计

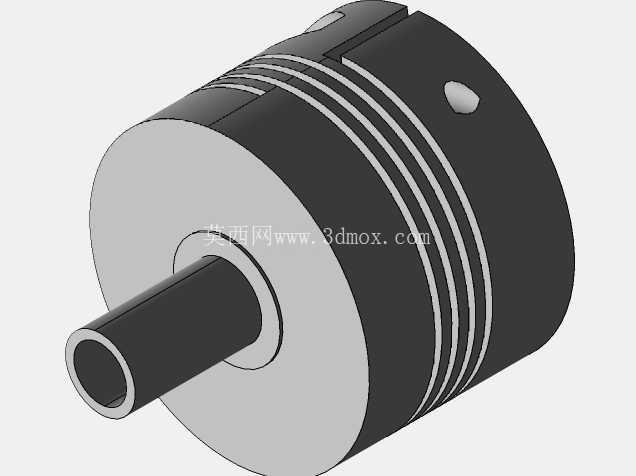

　　在户外重型设备的位移检测场景里，很多时候检测点位的安装空间局促，同时还要面对粉尘、潮气甚至短时喷淋的恶劣工况，常规的光电编码器直接外露安装很容易出现密封失效、转轴卡滞的问题，拉线式编码器就是为这类场景开发的检测元件，CD120这款增量型拉线编码器的结构设计，刚好匹配这类长行程、恶劣环境下的直线位移检测需求。从结构组成来看，这款产品把旋转增量编码器和精密绕线滚筒做了集成式设计，滚筒通过同轴联轴器和编码器的输入轴刚性耦合，拉线拉出或者收回的时候，滚筒会带动编码器轴同步旋转，输出和拉线位移量成固定比例的脉冲信号，不需要额外做传动机构的换算，能直接给控制系统提供位置反馈。

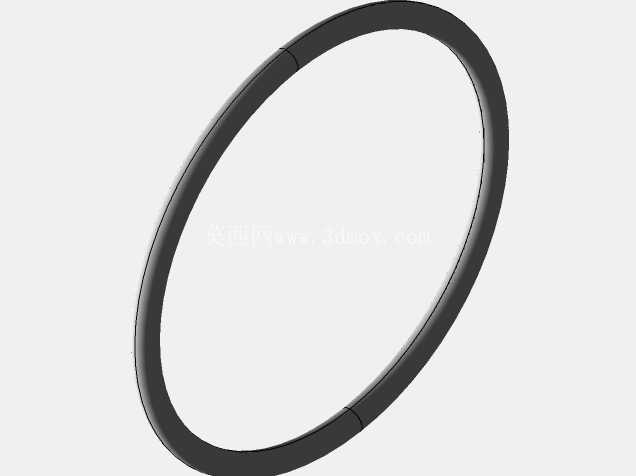

　　防护设计上，这款编码器的外壳做了整体密封处理，能达到IP65的防护等级，外壳内部专门设计了空腔结构，用来排出设备内外温差产生的凝露，避免潮气在编码器内部积聚损坏光电元件，不管是户外工地的扬尘环境，还是潮湿的厂区作业场景，都能稳定工作，不需要额外加装防护外罩。行程参数上，这款编码器的有效测量行程可以达到10英尺，线性精度控制在±5%FS，内部的滚筒绕线结构做了等距线槽设计，保证拉线收放的时候不会出现叠线、乱线的问题，滚筒每旋转一圈，对应的拉线行程刚好是1英尺，换算脉冲当量的时候不需要做复杂的传动比计算，给PLC或者运动控制器做参数配置的时候非常方便，能减少现场调试的计算工作量。

　　安装适配性方面，这款编码器的安装脚和主体部分可以做90°增量的旋转调整，不管是水平安装在设备基座侧面，还是垂直安装在设备立面，甚至是倒装在设备横梁下方，都能通过调整安装脚的角度找到合适的固定位置，不需要额外制作转接安装板，能适配不同设备的安装边界，减少现场安装的改造工作量。从实际应用场景来看，这类拉线编码器的适用范围非常广，在叉车的桅杆升降位置检测里，它可以安装在桅杆底部，拉线端固定在升降滑架上，实时反馈货叉的提升高度，给叉车的高位作业提供位置参考；在自动锯切设备上，它可以用来检测锯切进给的行程，控制锯切的深度和进给速度，保证锯切尺寸的一致性；在重型运输设备、HVOR施工设备上，它可以用来检测伸缩臂的伸出长度，给设备的力矩限制系统提供位置参数，避免设备过载倾覆；在景观美化作业设备、拆除作业设备、防洪闸门的开度控制场景里，它也能稳定提供长行程的位置反馈，不需要复杂的安装支架，就能适应户外的恶劣工作环境。

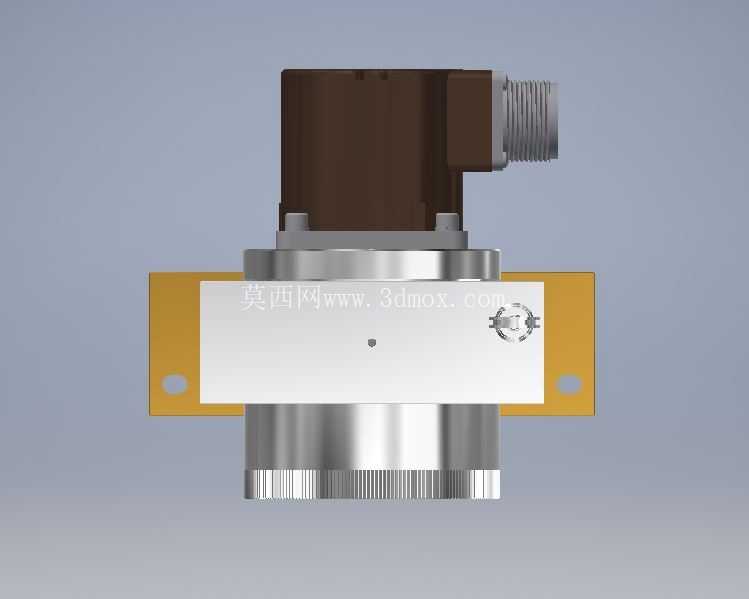

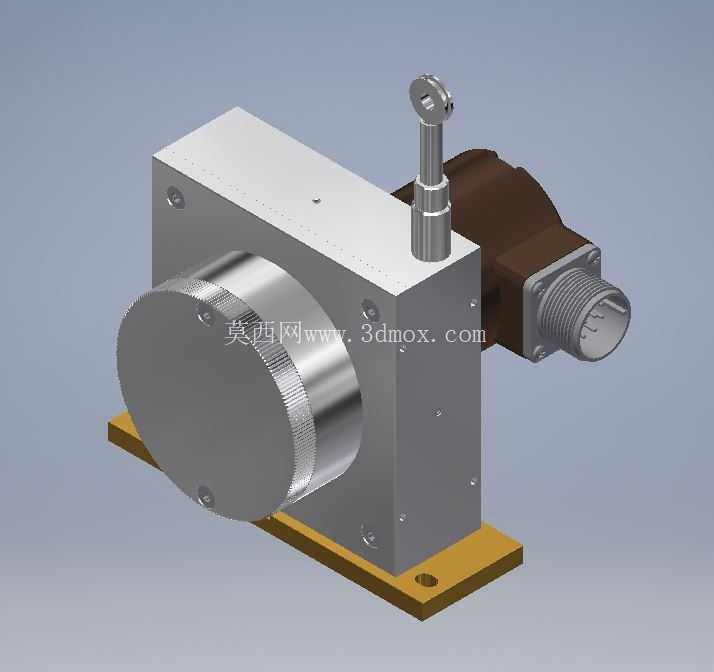

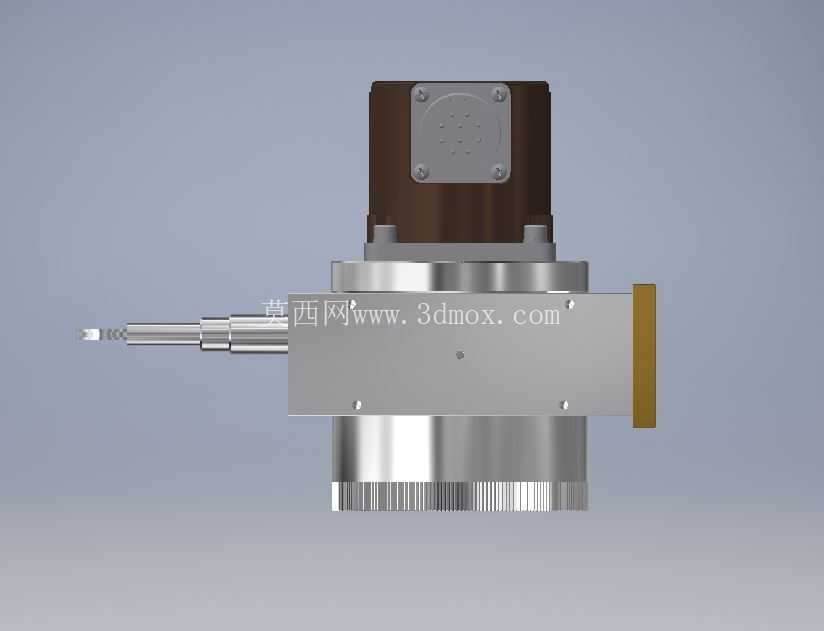

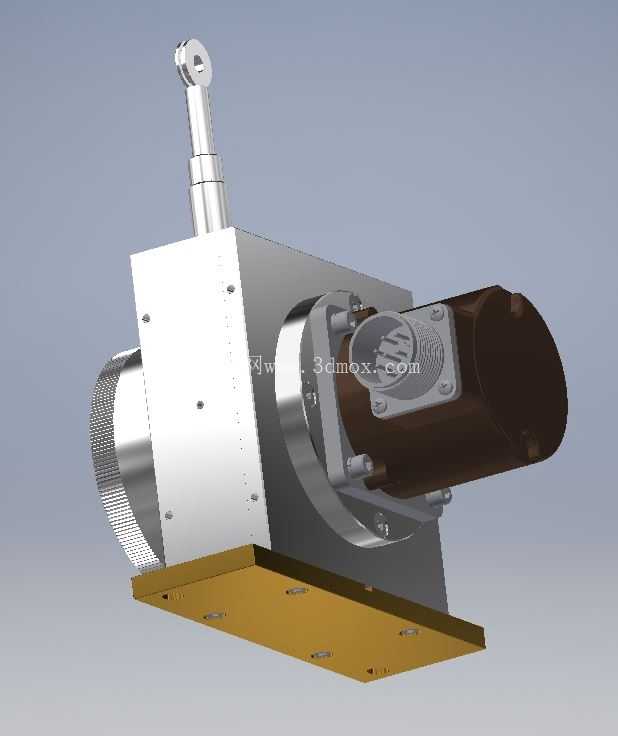

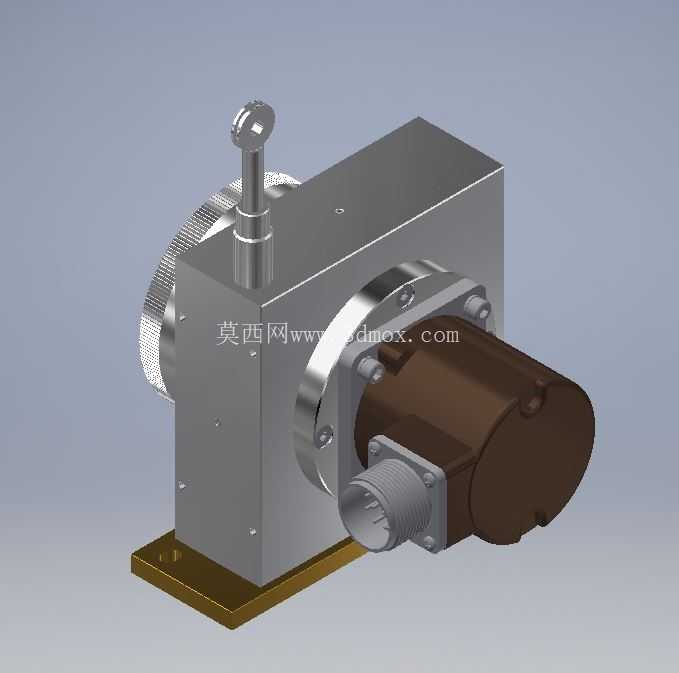

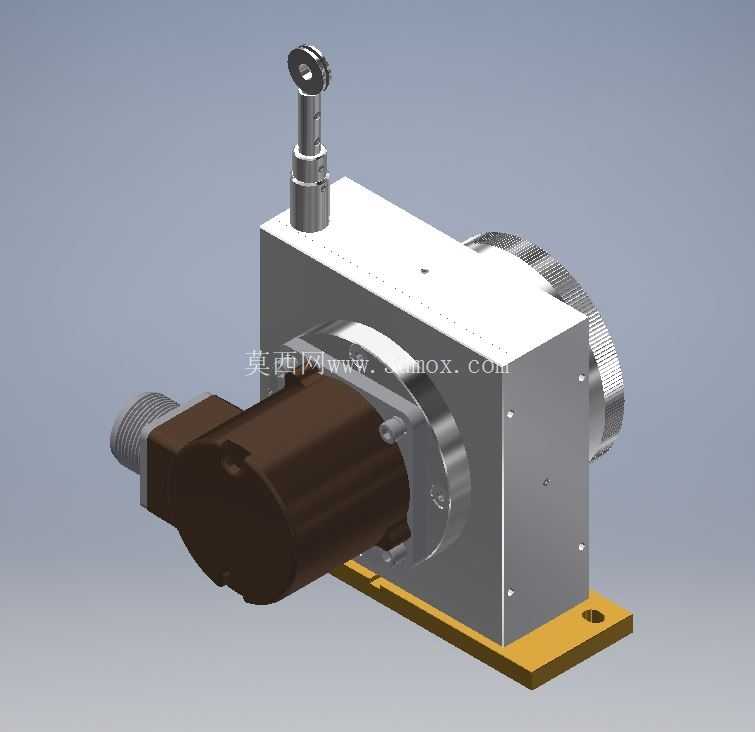

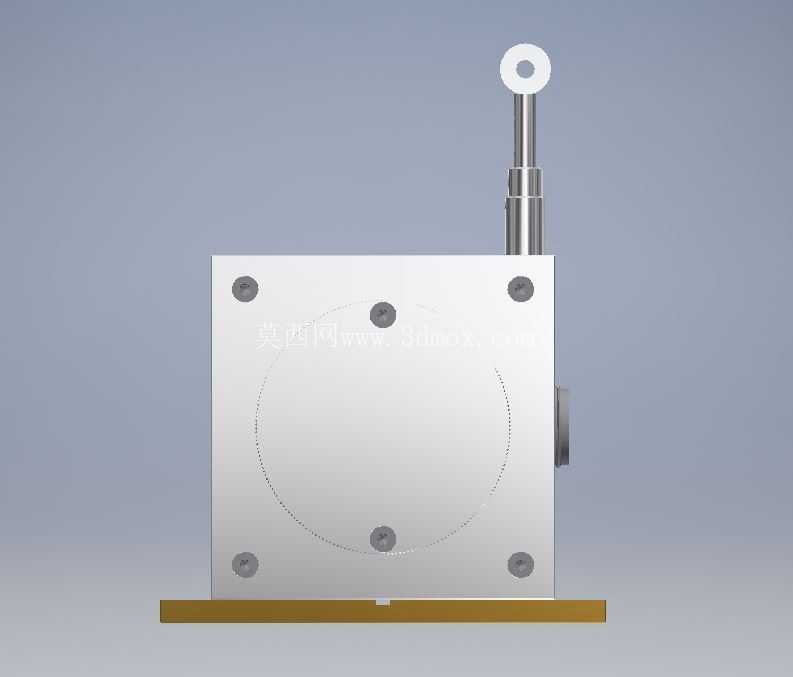

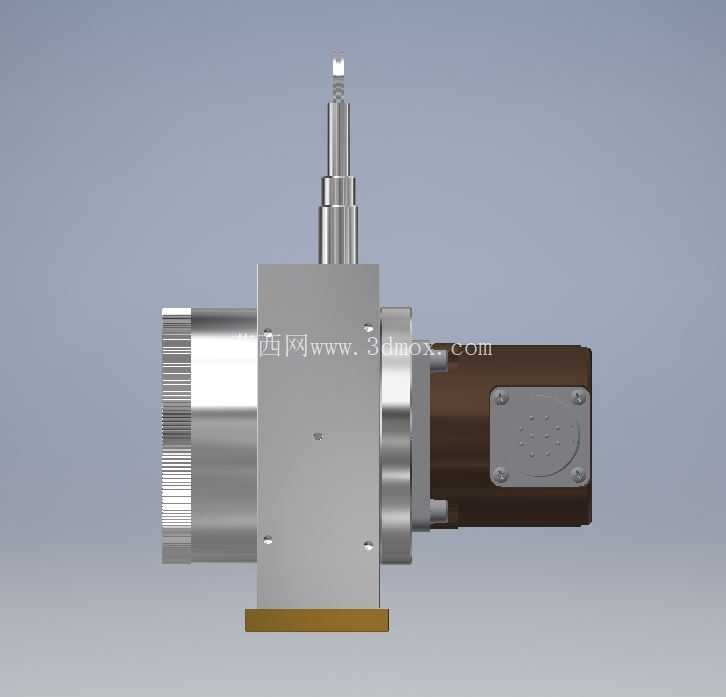

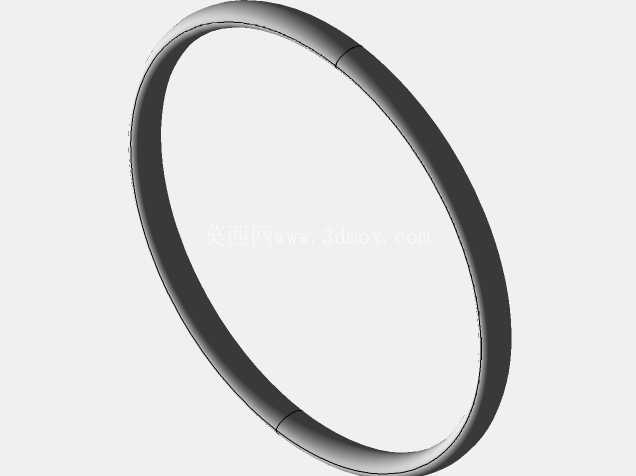

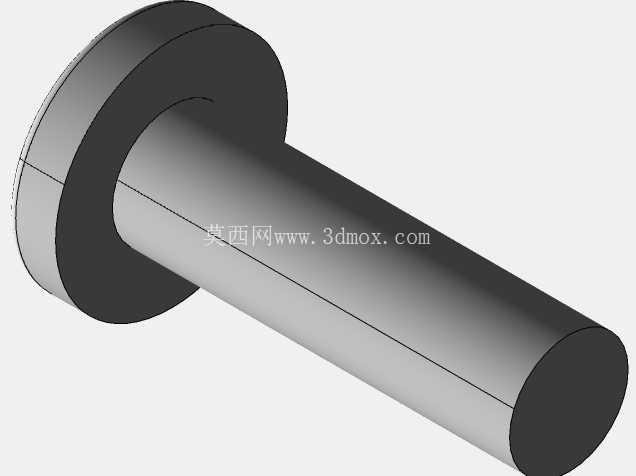

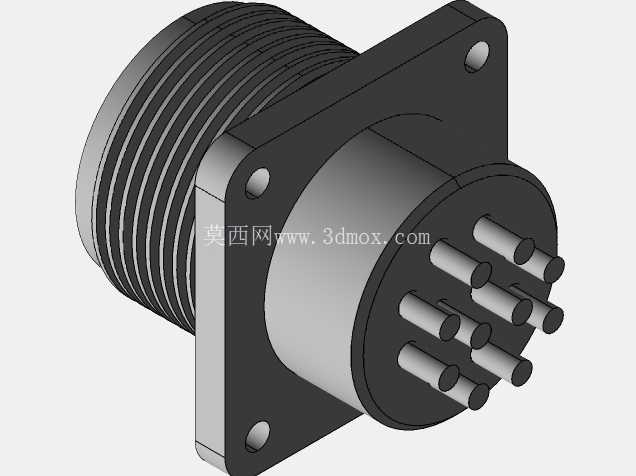

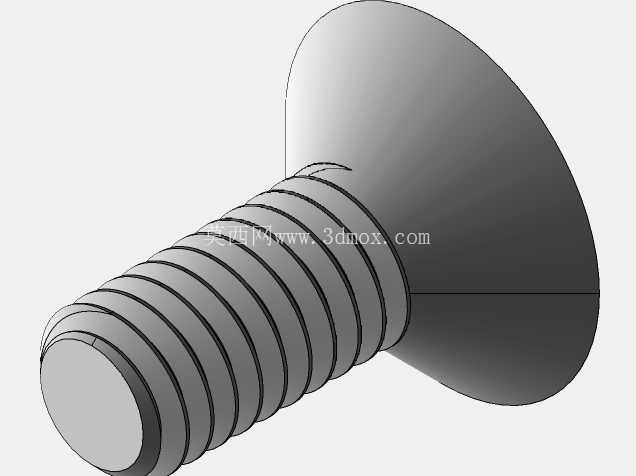

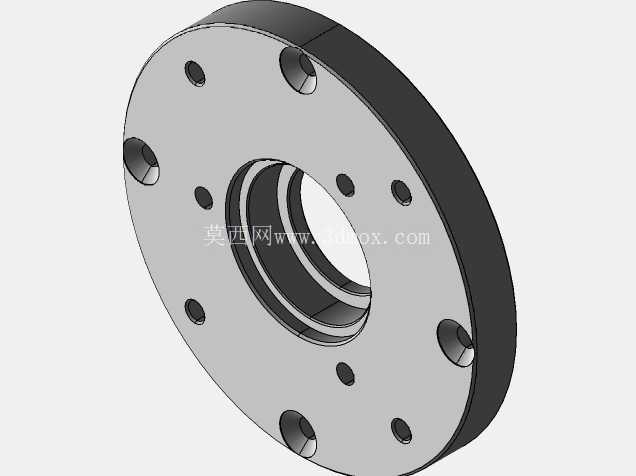

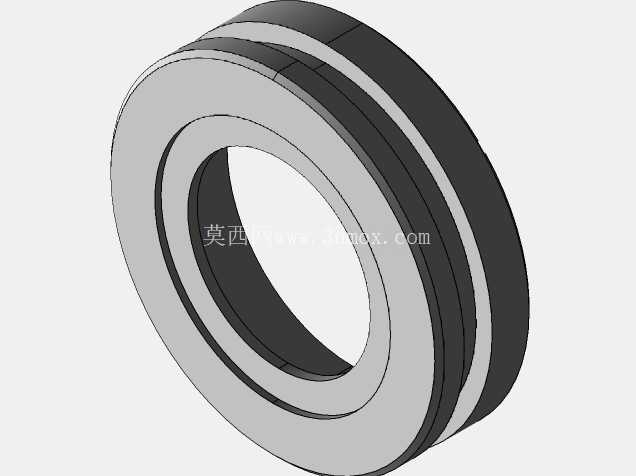

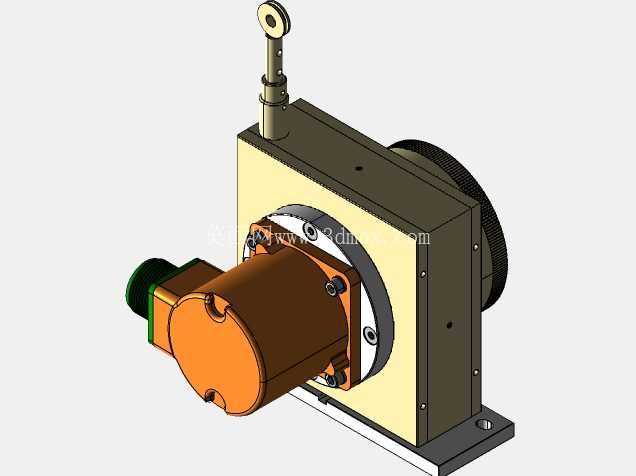

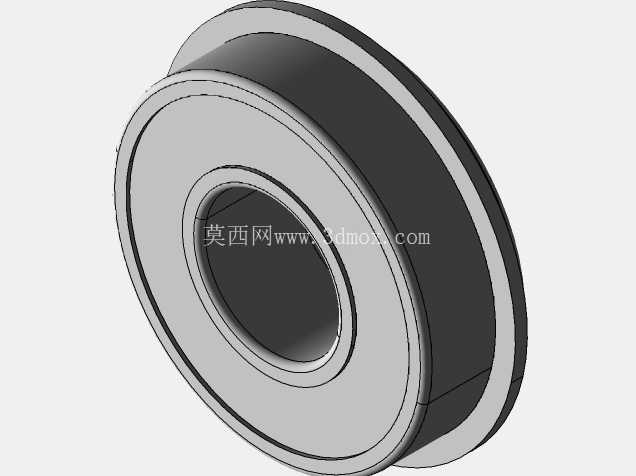

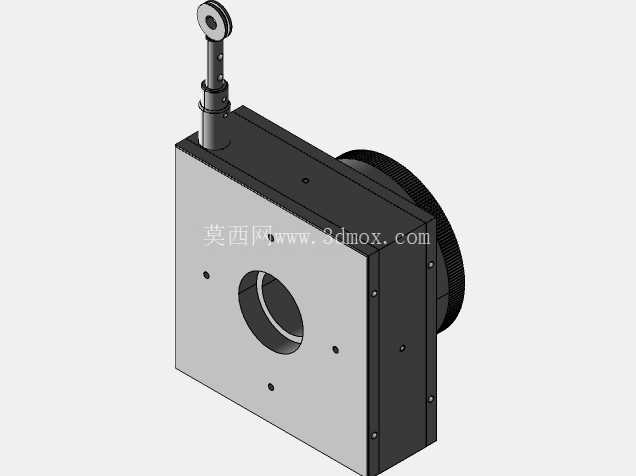

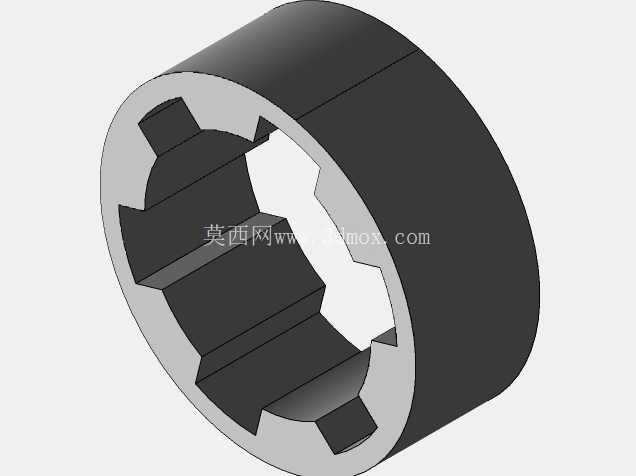

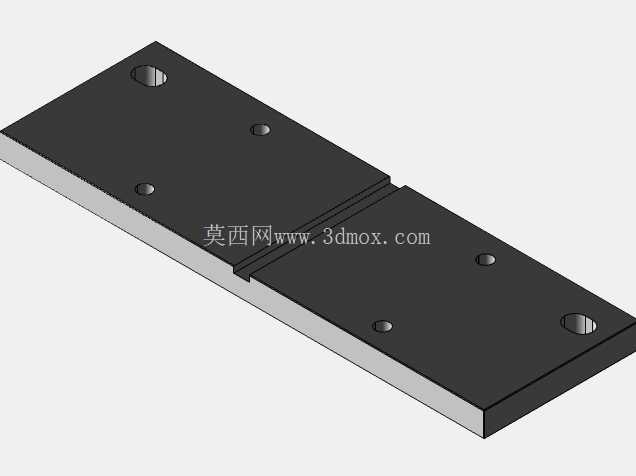

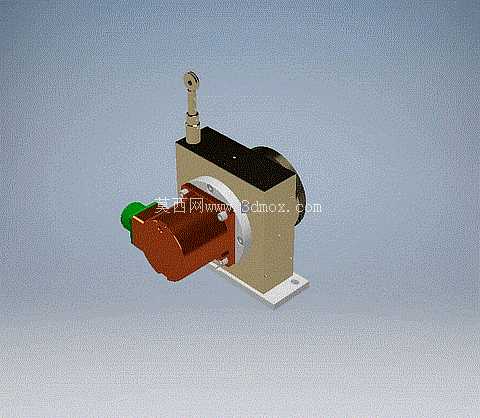

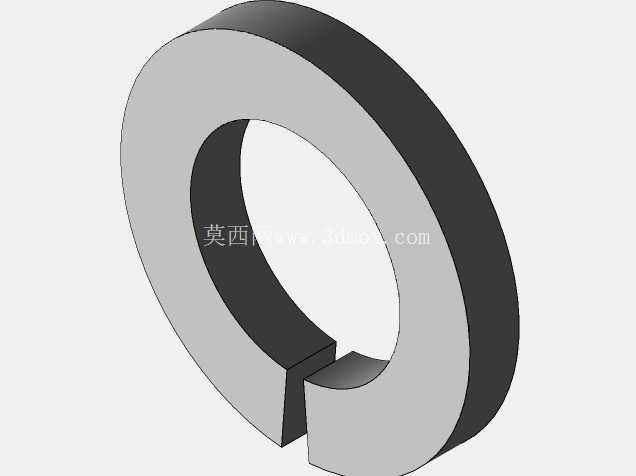

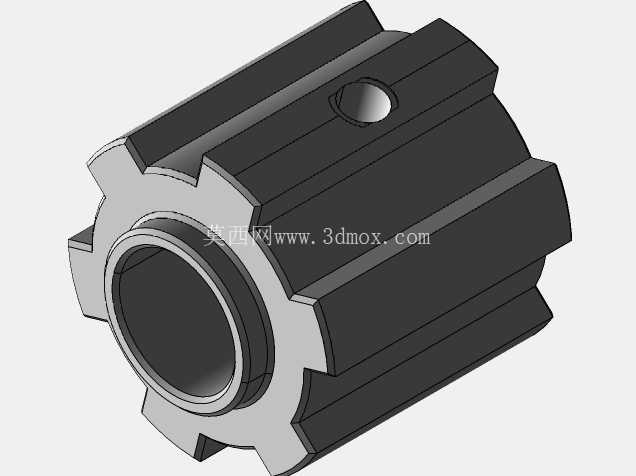

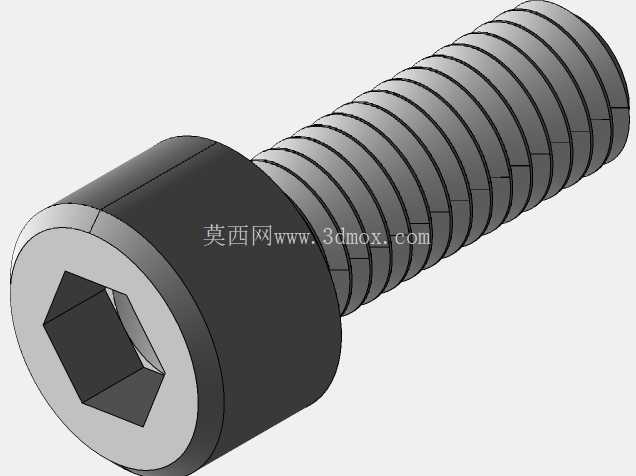

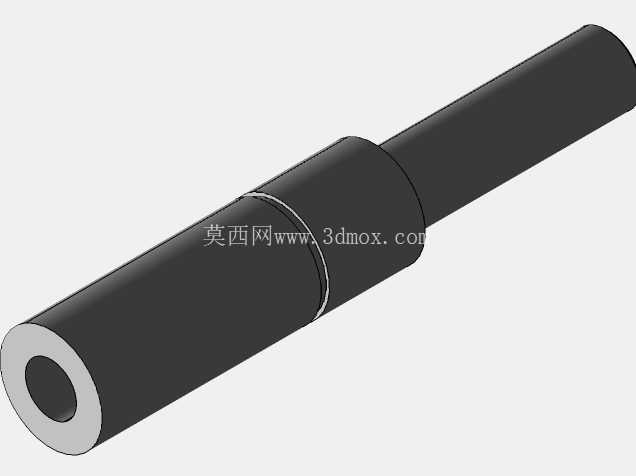

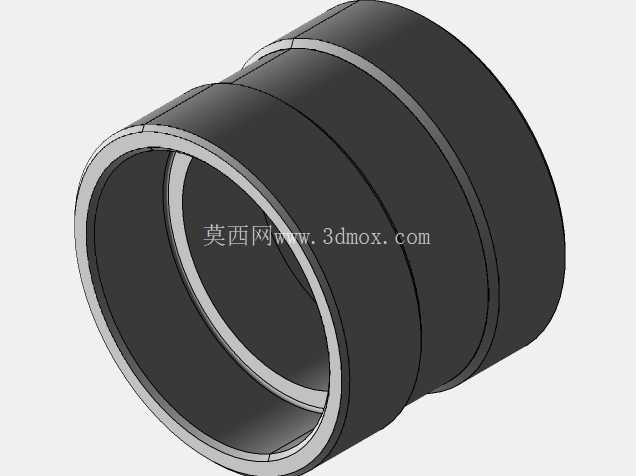

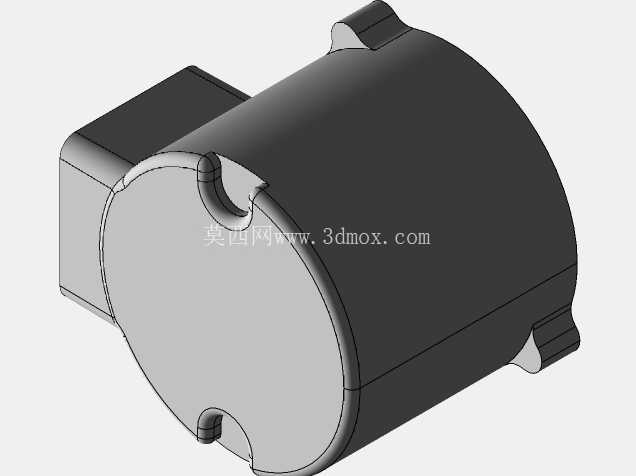

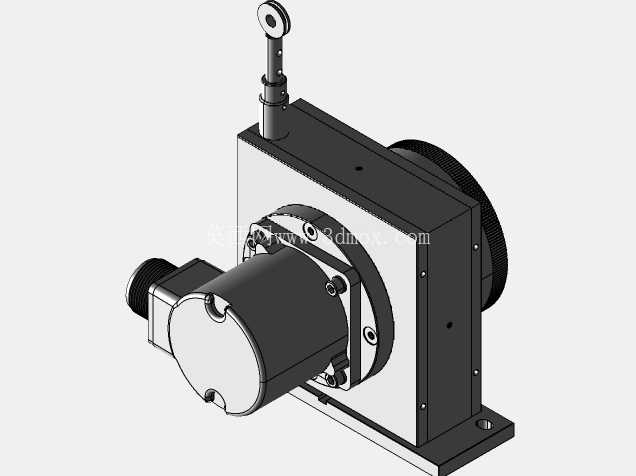

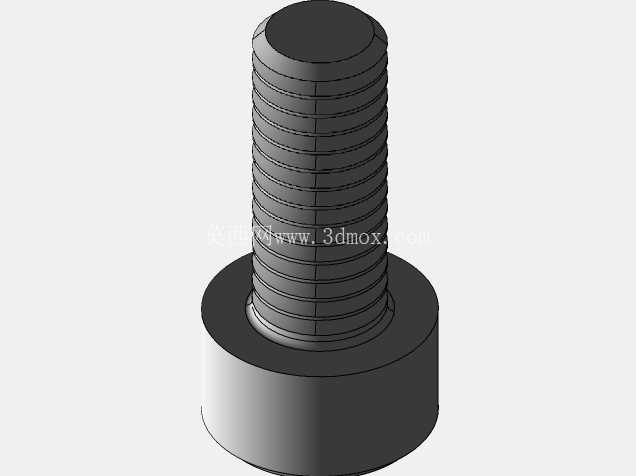

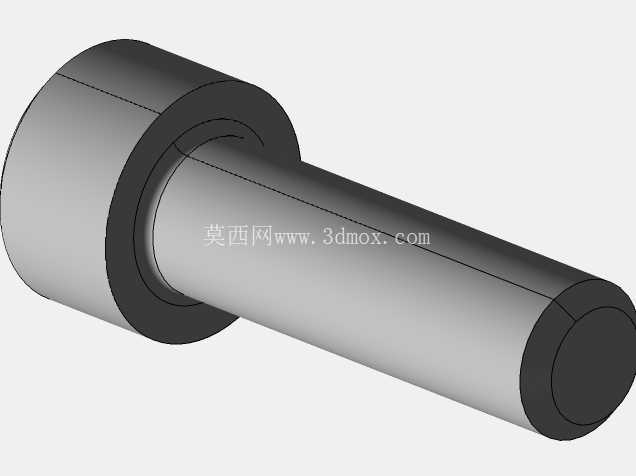

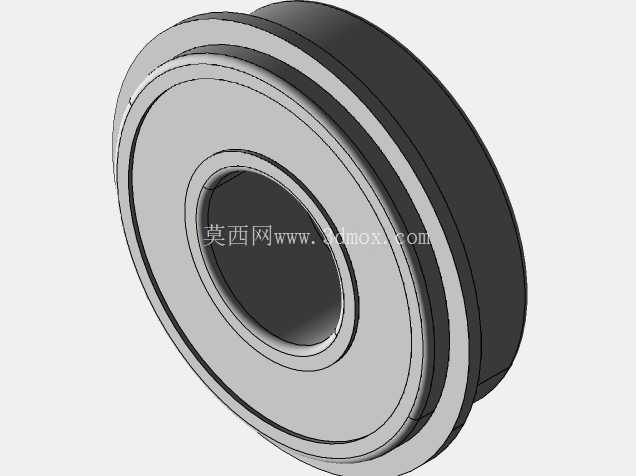

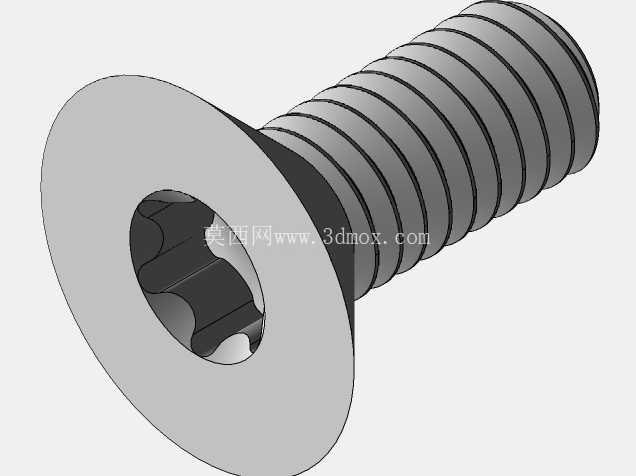

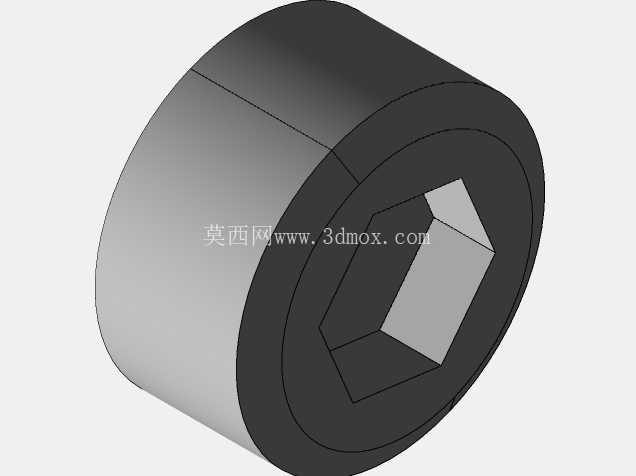

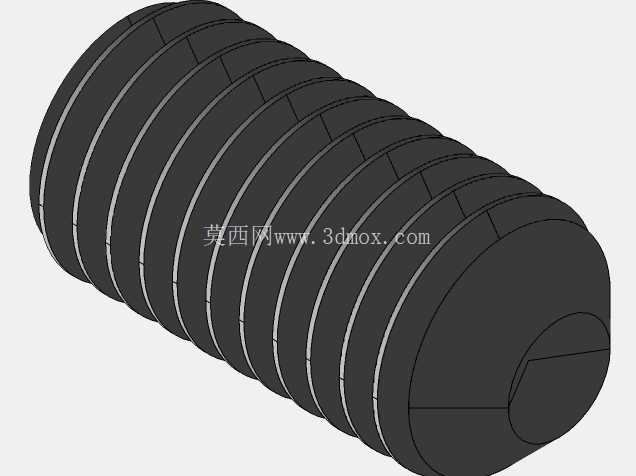

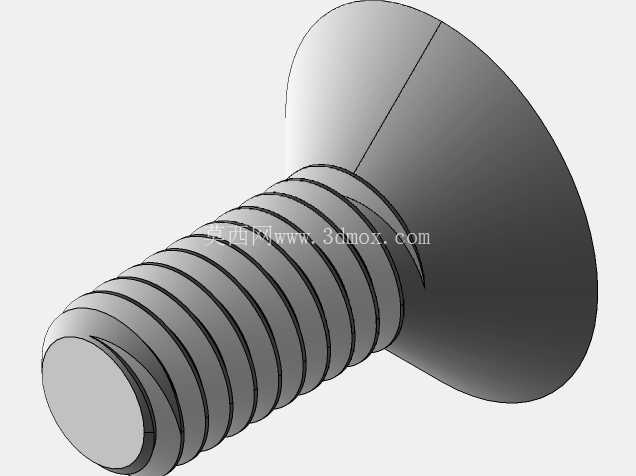

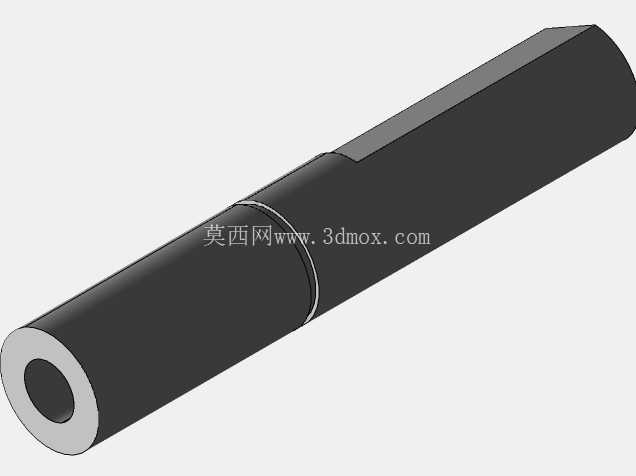

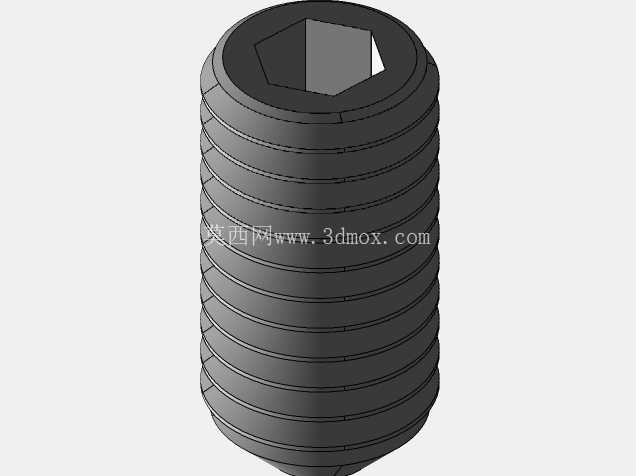

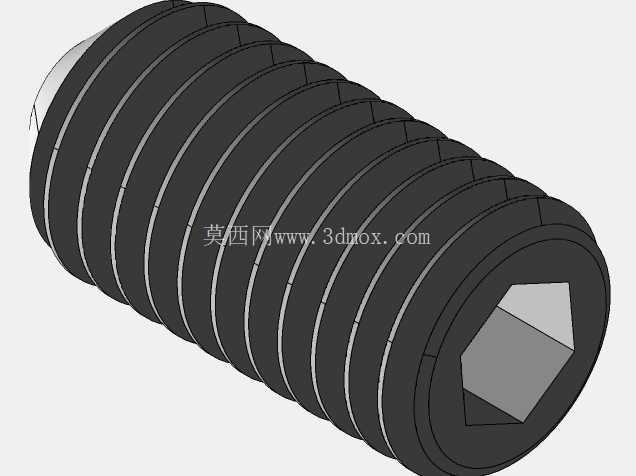

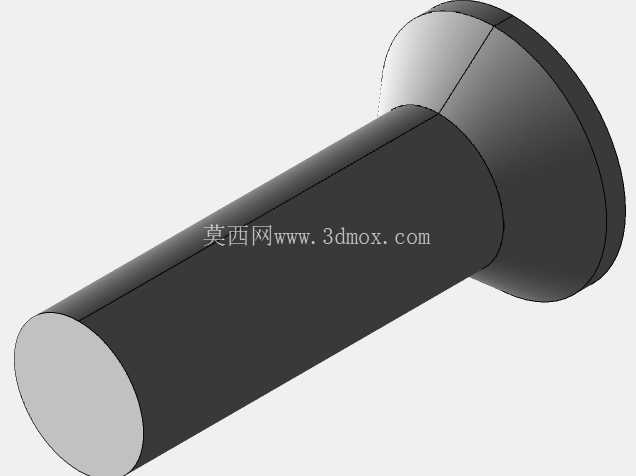

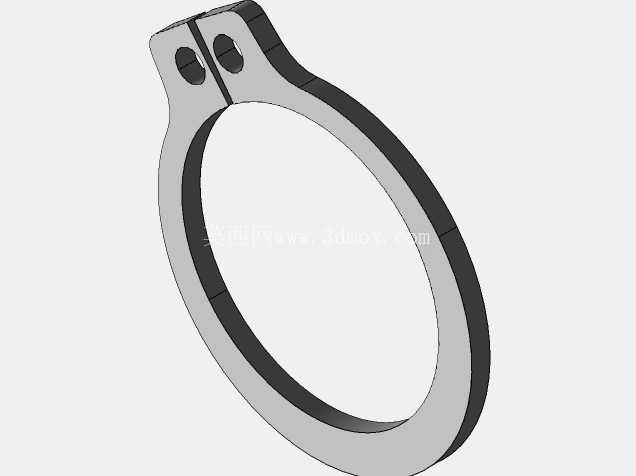

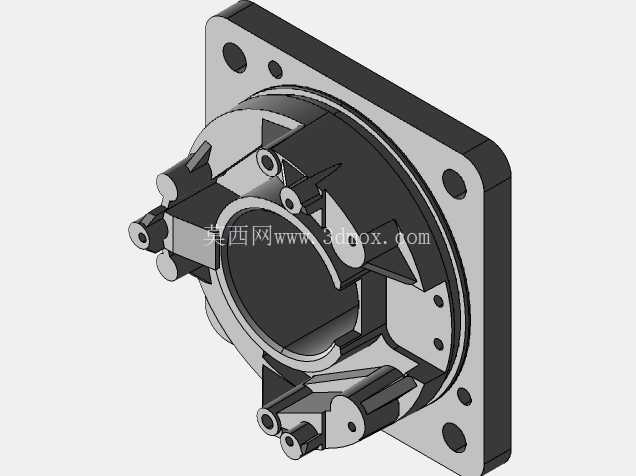

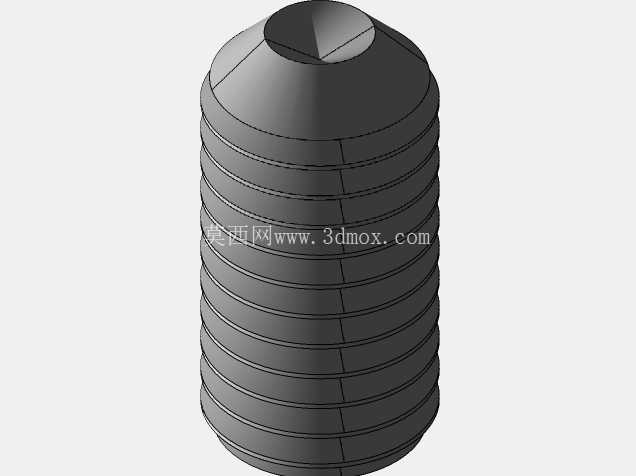

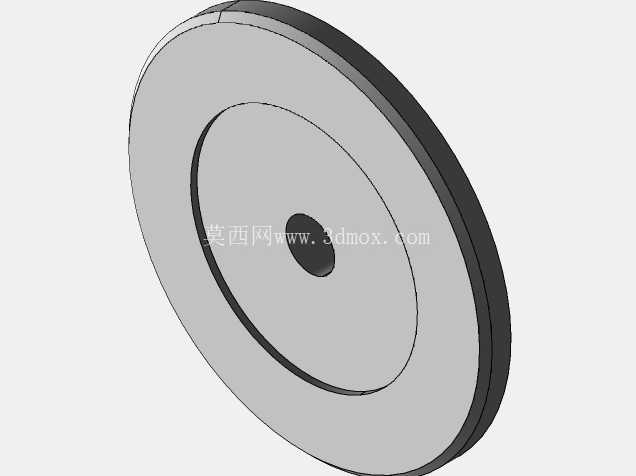

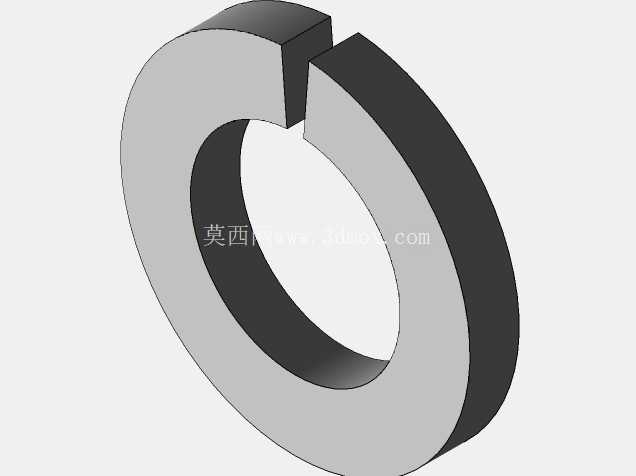

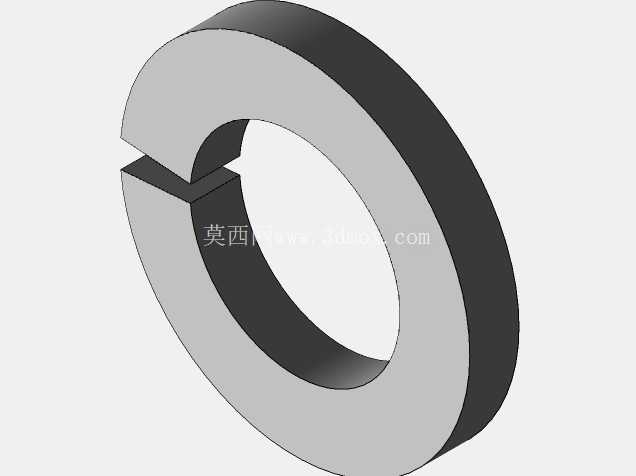

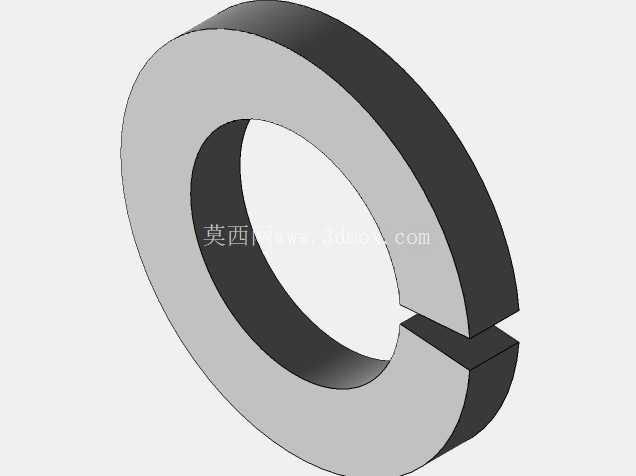

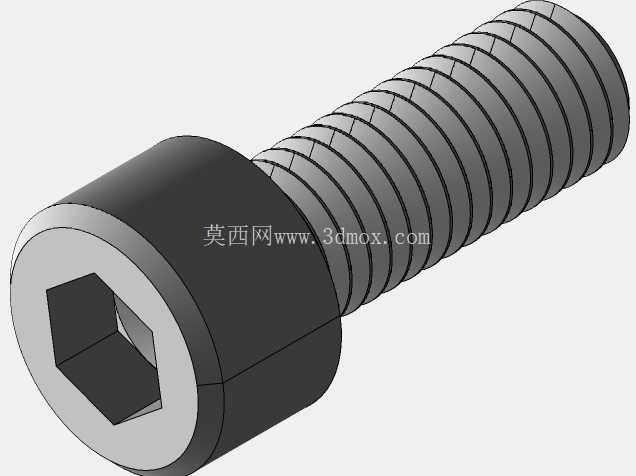

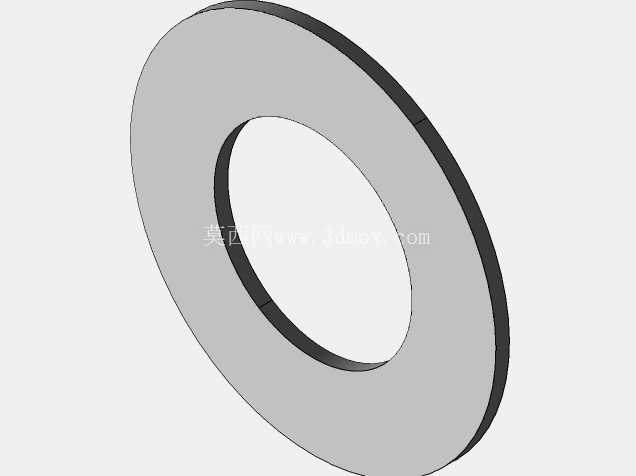

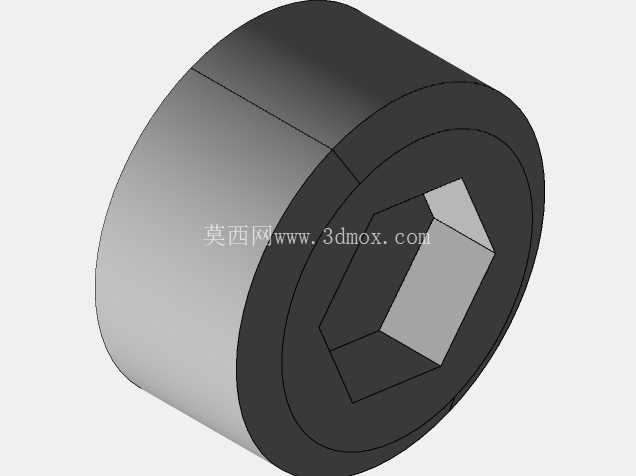

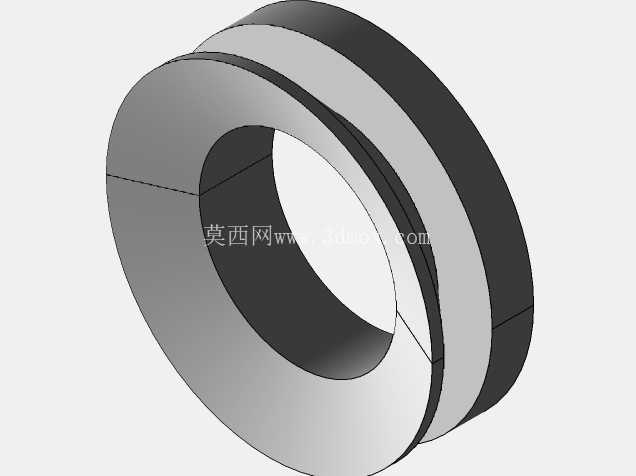

　　从三维建模的角度来看，这款编码器的结构细节还原度很高，外壳的安装孔位、出线端的接头位置、拉线出口的导向结构、后端编码器的端盖固定螺丝位置都做了1:1的还原，在做设备整体装配设计的时候，可以直接把这个模型导入装配体，核对安装孔的位置尺寸、拉线的伸出方向和设备其他部件的干涉情况，提前预判安装的时候会不会出现结构冲突，减少实际加工装配的时候出现的安装问题。建模的时候还还原了编码器的安装脚调节结构，能直观看到安装脚旋转不同角度的时候，整体的安装边界尺寸变化，方便设计人员根据设备的实际安装空间选择最合适的安装角度，不用反复核对二维图纸的尺寸参数。和同类型的机械位移检测装置相比，拉线编码器的结构更紧凑，安装的时候不需要和被测运动部件做严格的同轴对中，只要保证拉线拉出的方向和运动方向平行就能保证检测精度，对安装的公差要求更低，现场调试的难度更小，同时整体的成本比磁致伸缩位移传感器这类长行程检测元件更低，适合在工业设备、工程机械设备上批量使用。这款CD120拉线编码器的结构设计，把密封防护、安装适配、测量精度几个核心需求做了平衡，没有多余的冗余结构，整体外形方正，安装脚突出主体的尺寸经过优化，不会占用过多的安装空间，不管是新设备的设计选型，还是旧设备的位移检测改造，都能很好地适配。
