一英寸NPT接口异向转接导管结构

　　在建筑电气布线、工业电力管线敷设的现场施工场景里，管线走向经常会遇到垂直方向转向的需求，尤其是预埋管线与明装设备对接的位置，硬管直接弯折不仅会破坏管材的结构强度，还可能导致内部穿线时线缆外皮被管口毛刺划伤，这类带NPT标准锥管螺纹的转接导管，就是专门用来解决90度转向管线对接问题的连接件。

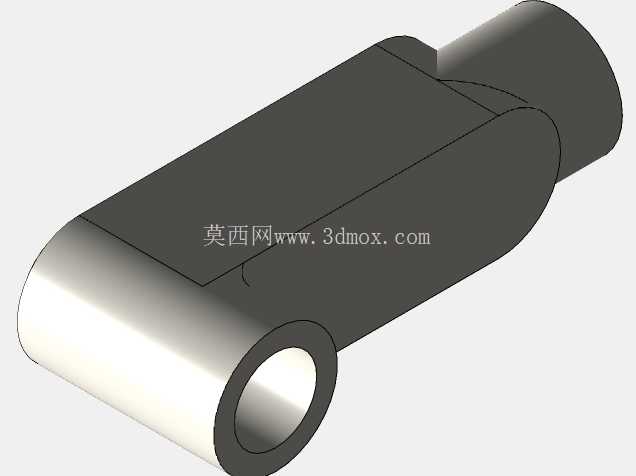

　　从实际使用的角度看，这款转接件的两端接口分别对应两个垂直的安装方向，一端是1英寸公称直径的NPT外螺纹接口，用来和带内螺纹的预埋管线接头、设备进线口旋合密封，NPT锥管螺纹的锥度设计可以在旋紧过程中通过螺纹牙型的过盈挤压实现密封，不需要额外加装密封垫就能满足常规电气布线的防尘、防溅要求，适合在车间、户外配电设施这类有一定防护要求的场景使用。另一端的光孔承口结构，是用来对接同直径的硬质导线管，安装时可以通过粘接、卡压或者顶丝固定的方式和管线连为整体，承口的内径公差控制在合理范围，既不会因为间隙过大导致管线晃动，也不会因为过盈量太大造成安装时管材开裂。

　　设计这款零件的时候，首先要考虑的是内部穿线的顺滑性，整个转角位置的内部流道做了圆弧过渡处理，没有尖锐的直角棱边，线缆穿过的时候不会被剐蹭，哪怕是多股铜芯电缆带绝缘层穿入，也能顺畅通过转角位置，不会出现卡线、磨破绝缘层的隐患。外部的结构设计上，主体采用了近似长方体的握持段，这个结构不是随意设计的，现场安装的时候，施工人员可以用管钳或者扳手卡在这个平面段上施加扭矩，不会像圆形管件那样容易打滑，能保证螺纹旋合到位，避免因为拧不紧出现密封失效、接头脱落的问题。两端接口的同轴度、垂直度公差都做了严格控制，安装之后管线不会出现偏斜，能保证整条管线的走向顺直，不会给后续的管线固定、设备对接造成额外的应力。

　　从安装边界来看，这款转接件的整体长度、外径尺寸都适配1英寸NPT管线的安装空间要求，转角处的外轮廓做了圆角处理，不会在安装空间局促的配电箱内部、墙体预埋槽里和其他零部件发生干涉，螺纹段的长度符合通用管线接头的标准尺寸，旋入配套接头之后不会出现螺纹外露过长或者旋入深度不足的问题。零件的壁厚经过核算，既能承受管线安装时的拧紧扭矩，也能满足日常使用中的抗外力冲击要求，不会因为轻微的磕碰就出现开裂、变形，同时壁厚控制在合理范围，不会过度增加零件的重量和材料成本。

　　在实际的工程选型中，这类转接导管经常用在变压器进出线布线、车间动力管线转角、建筑电气竖井的管线转向位置，相比现场弯管的施工方式，用标准转接件的施工效率更高，管线的一致性更好，也能避免现场弯管造成的管材变形、内径缩小影响穿线的问题。建模的时候需要特别注意NPT螺纹的牙型参数要符合标准，不能用普通直螺纹代替，否则安装的时候会出现旋合不紧、密封失效的问题；内部的过渡圆弧要和两端的内孔平滑相切，不能出现台阶，否则穿线的时候还是会剐蹭线缆；外部的夹持平面要和两端接口的轴线保持平行或者垂直，方便扳手夹持施力，不会因为平面歪斜导致拧动的时候打滑。另外，承口端的止位台阶尺寸要准确，保证管线插入之后能抵到台阶位置，控制管线的插入深度，避免插入过深挤占内部的穿线空间，也不会因为插入太浅导致连接强度不足。
