M3规格聚酰胺扎带固定座结构设计

　　在低压电控柜内部布线、小型电子设备线束整理、光伏汇流箱内部走线、工业传感器接线固定这类场景里，线束的径向固定一直是容易被忽略但直接影响设备长期运行可靠性的细节——如果扎带直接捆扎在钣金孔边缘，长期震动下扎带容易被钣金锐边割断裂，同时线束也会因为没有定位点出现移位，拉扯接线端子导致接触不良。这款适配M3安装规格的扎带固定器，就是针对这类小空间内的线束固定需求做的结构设计，材质选用自然色聚酰胺，也就是常说的尼龙PA材质，本身具备不错的绝缘性能与韧性，常温下抗蠕变性能足够应对常规工业场景的震动工况，不会像硬质PVC材质那样在低温环境下出现脆裂问题。

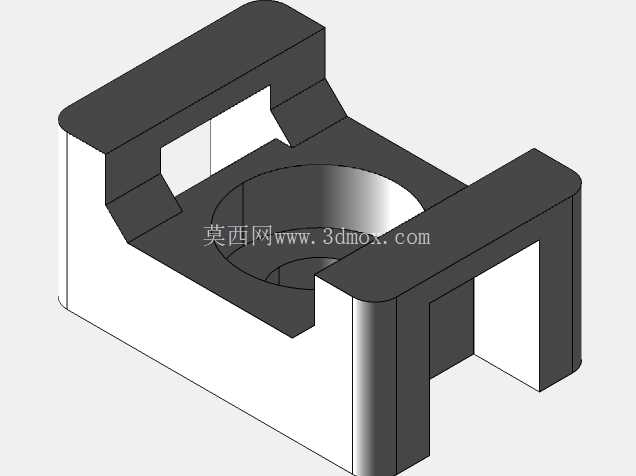

　　从结构设计逻辑来看，这款固定器没有采用市面上常见的马鞍形一体结构，而是做了双侧带限位挡边的桥型结构：中间预留的穿扎带空腔宽度刚好适配常规3mm到5mm宽度的尼龙扎带穿过，两侧的支撑臂高度做了4mm的抬升设计，这样扎带捆扎线束之后，线束本体不会直接贴在安装基面，留出的微小间隙既可以避免线束外皮和安装面长期摩擦磨损，也能让布线位置的空气有流通空间，减少潮湿环境下积灰凝露导致的绝缘风险。底部的安装孔是适配M3螺丝的沉孔设计，沉孔深度刚好可以容纳M3盘头螺丝的头部，安装之后螺丝头部不会突出到扎带穿入的空腔内，避免穿扎带的时候被螺丝头部刮伤扎带本体，也不会因为螺丝突出挤压到捆扎的线束外皮。

　　安装边界方面，这款固定器的整体外轮廓宽度是12mm，长度方向是18mm，双侧支撑臂的外侧做了15度的导向斜角，在自动化装配的时候，振动盘送料过程中这个斜角可以让零件快速摆正方向，不会出现卡料的问题。安装孔的中心距和零件中心完全重合，设计的时候预留了0.2mm的安装间隙，M3螺丝穿过的时候不需要额外对位，手工装配的时候可以单手扶住零件直接拧螺丝，适合批量布线的时候快速安装。和普通的粘式扎带固定座不同，这款采用螺丝固定的方式，不会因为长期使用后背胶老化导致固定座脱落，哪怕是在温度变化范围较大的户外设备内部，只要基面有对应的M3安装孔位，就能实现可靠的长期固定，固定点的抗拉力可以达到50N以上，完全可以满足单束直径8mm以内的线束固定需求。

　　实际使用的时候，不需要额外的配件，只需要将固定器通过M3螺丝固定在安装基面，把需要整理的线束放在固定器中间的桥型空腔位置，将扎带穿过空腔环绕线束收紧即可，两侧的挡边会限制扎带的滑动位置，哪怕扎带收得比较紧，也不会出现扎带从固定器侧边滑出的问题。针对聚酰胺材质的特性，设计的时候在支撑臂和底座连接的位置做了R1.2的圆角过渡，避免注塑成型的时候出现应力集中，同时在零件受侧向力的时候，这个圆角可以分散应力，不会出现支撑臂从根部断裂的问题。零件的壁厚整体保持1.5mm的均匀厚度，注塑成型的时候不会出现缩痕、缺料的问题，成型周期短，适合批量生产，自然色的材质不需要额外添加色母，原料成本更可控，同时也方便在布线的时候识别固定点位置，不会和黑色的线束、钣金件完全混色，后期设备维护的时候可以快速找到线束的固定点位，排查线束走位问题。

　　在设备内部布线的场景里，这类小固定件的选型往往直接影响后期的维护效率，这款固定器的结构设计没有多余的冗余特征，所有结构都是围绕安装便捷、固定可靠、不损伤线束这三个核心需求做的优化，既可以用在电源变压器周边的线束固定，也可以用在自动化设备的线槽出线位置、小型电气盒的内部走线固定，适配的场景覆盖了从民用电子设备到工业控制设备的多数小线束固定需求，安装之后不会占用过多的布线空间，哪怕是在安装空间局促的小型设备内部，也不会和周边的元器件产生干涉。
