防水型六角钢缆锁紧固定接头结构

　　在户外电气柜、通讯基站设备、水下传感装置、港口机械布线等场景中，线缆穿舱后的固定与密封一直是结构设计里容易被忽略却直接影响设备可靠性的环节，这款钢缆锁紧结构正是针对这类穿线固定需求开发的专用连接件。从实际使用场景来看，这类锁紧件需要同时承担两个核心功能：一是对穿过的钢缆或者电缆提供足够的抱紧力，避免线缆受外力拉扯时出现移位、内部线芯断裂甚至被拽出舱体的问题；二是要实现穿接位置的IP级密封，阻挡外界的水汽、粉尘、油污顺着线缆与舱壁的间隙进入设备内部，在户外淋雨、高湿盐雾、临时浸水的工况下也能保证设备内部的干燥环境。

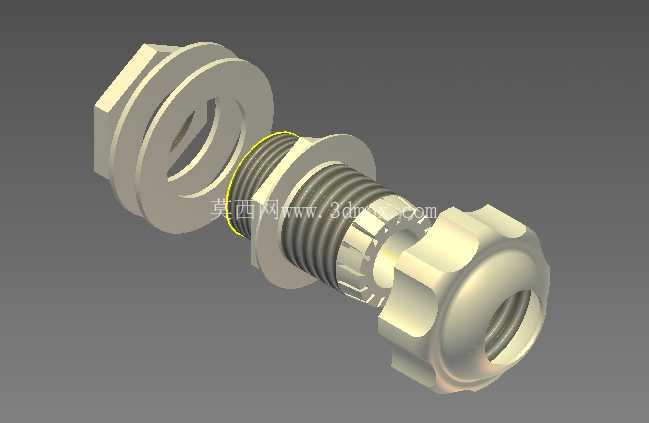

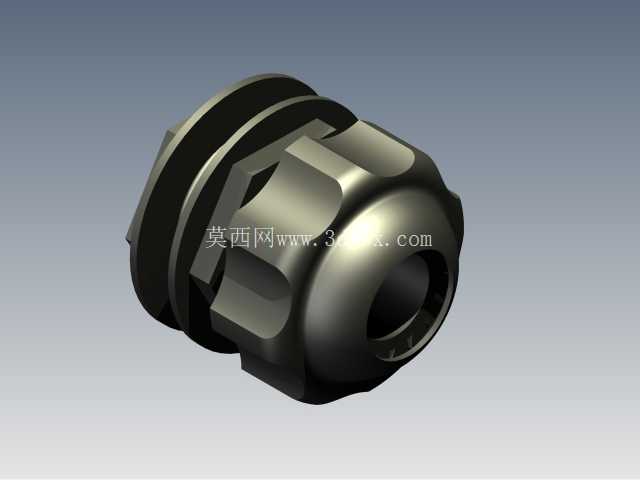

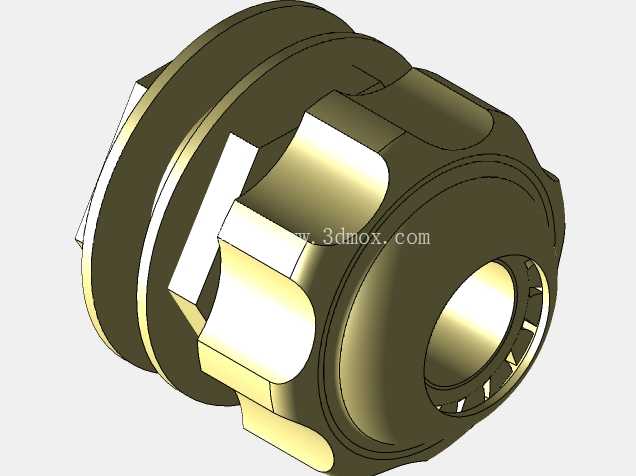

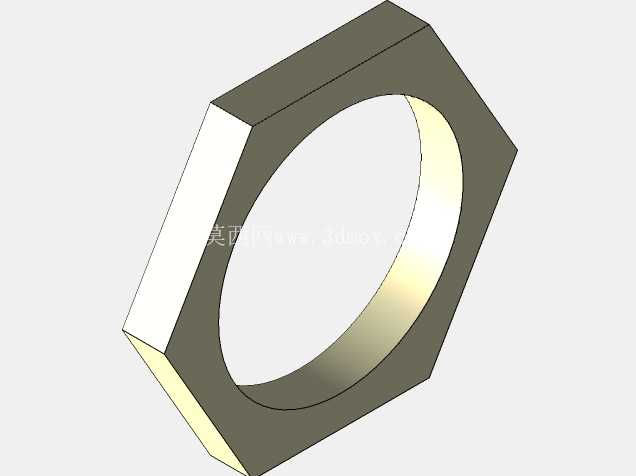

　　从结构设计逻辑来看，这款锁紧件采用了分段式的功能集成设计，靠近安装法兰的一端设置了外六角结构，方便安装时用标准扳手施加拧紧力矩，不需要定制专用工装，现场装配的适配性很强；法兰根部设计了径向凸起的密封筋，安装时配合橡胶密封圈可以紧贴舱壁安装面，填补安装面的平面度误差，避免接触面出现渗漏缝隙。中段的多面切削结构并非单纯的外观造型，一方面是为了在拧紧过程中提供额外的夹持受力点，当安装空间狭窄扳手无法完全卡入外六角段时，可以用管钳等工具夹持中段完成锁紧操作；另一方面这种非圆的外形结构也能在安装到位后，减少锁紧件自身受线缆震动影响出现回旋松脱的概率。

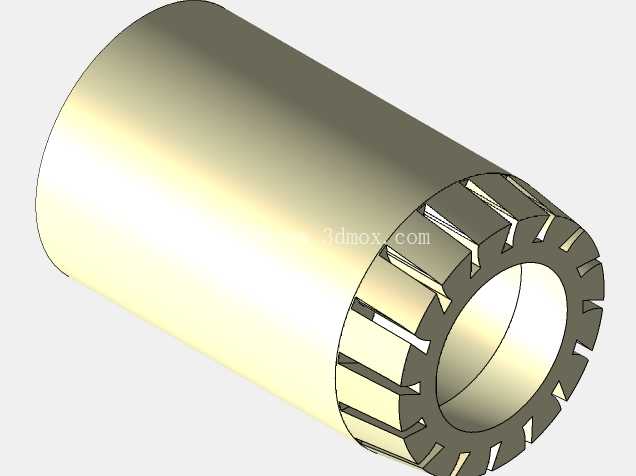

　　内孔的锁紧段采用了锥面抱紧的设计思路，当锁紧件与舱体上的安装螺纹拧紧时，内锥面会同步挤压内部的弹性密封环，让密封环沿径向均匀收缩，完整包裹住穿过的钢缆或电缆外护套，抱紧力会随着拧紧力矩的增大线性提升，既不会因为局部应力过大割伤线缆外护套，也能保证足够的拉脱阻力，常规工况下可以承受上百牛的轴向拉扯力而不出现线缆滑移。靠近线缆穿出的一端做了圆弧过渡的喇叭口设计，避免线缆在出现小角度弯折时，被金属件的锐边割伤外护套，在设备运行过程中线缆随震动产生小幅摆动时，这个圆弧过渡结构可以分散弯折应力，延长线缆的使用寿命。

　　从安装边界尺寸来看，这款锁紧件的法兰直径比主体螺纹大出约30%，可以适配厚度在1-6mm之间的舱壁安装板，安装时只需要在舱壁上开出对应规格的安装圆孔或者螺纹孔，不需要额外加工复杂的定位结构，单颗锁紧件的安装时间不超过30秒，适合批量布线的装配场景。主体的轴向长度控制在合理范围内，不会在舱体内部占用过多的布线空间，对于内部元器件排布紧凑的小型电气设备来说，这种紧凑的尺寸设计可以有效避免锁紧件与内部其他元器件出现安装干涉。

　　在材质选择的适配性上，这类锁紧件通常采用高强度的工程塑料或者镀镍锌合金加工，工程塑料版本自重更轻，绝缘性能优异，适合对绝缘要求高的弱电设备场景；金属版本的机械强度更高，抗冲击性能更好，适合重型机械、户外露天设备这类存在外力碰撞风险的场景。两种材质版本的安装尺寸完全一致，设计选型时可以根据设备的使用环境灵活替换，不需要调整舱壁的安装孔位参数。

　　实际选型应用时需要注意，这款锁紧件的内孔通径有不同的规格区间，对应不同外径的钢缆或电缆，选型时需要确认线缆的实际外径落在锁紧件的抱紧范围内，避免出现线缆过细抱紧力不足、或者线缆过粗无法穿入的问题；如果应用在长期浸水的场景下，还需要搭配对应耐油耐老化的橡胶密封环，保证长期使用后密封性能不会因为橡胶老化出现衰减。在三维建模过程中，这类零件的建模重点在于锥面抱紧段的角度参数、外六角的对边尺寸公差、法兰密封面的平面度控制，这些参数直接决定了零件生产出来之后的装配适配性与实际使用性能，建模时需要预留合理的公差带，避免因为尺寸过紧导致装配困难，或者尺寸过松出现密封失效、锁紧力不足的问题。
