船型翘板电源开关三维结构设计

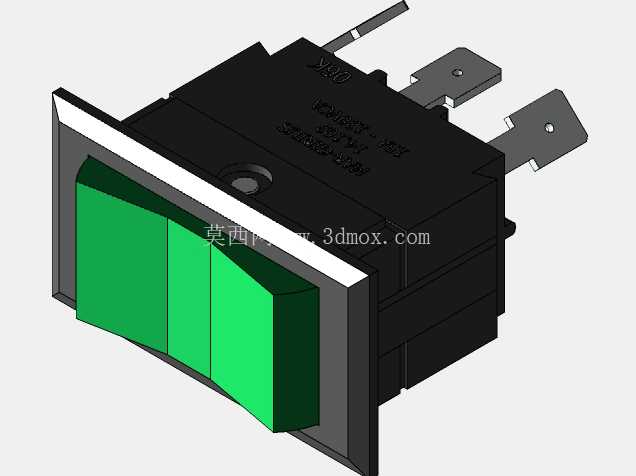

　　在低压电控回路、小型消费电子、工业控制终端的面板设计环节，翘板开关是面板人机交互端最常用的通断控制元件之一，本次完成的三维结构模型，完整还原了带绿色翘板按键的嵌入式安装船型开关的全部结构细节，可直接用于面板开孔匹配、装配干涉校验、整机布线空间预留等设计环节。

　　从实际应用场景来看，这类开关常被用于桌面式工控设备电源通断、小型测试仪器供电控制、民用小家电功能切换、低压配电终端支路控制等场景，日常操作频次处于中等水平，需要兼顾操作手感、安装稳固性与接线可靠性，因此在结构设计阶段，需要充分考虑不同应用场景下的安装边界与操作受力情况。

　　模型的外形尺寸严格参照行业通用的嵌入式安装规格设计，主体基座为阻燃工程塑料材质的方形结构，前端翘板按键突出面板安装面的高度控制在合理范围，避免日常操作时被意外磕碰触发，同时保证手指按压时有足够的接触面积，不会出现按压打滑的情况。安装卡扣设置在基座两侧，适配常规厚度的设备面板，安装时无需额外螺丝固定，直接将开关从面板正面压入开好的对应尺寸方孔即可，卡扣会自动卡在面板背面完成固定，大幅提升装配环节的效率。

　　接线端采用标准插片式引脚设计，引脚间距符合安规要求，避免接线后出现引脚间爬电距离不足的问题，引脚伸出基座底部的长度经过优化，既可以保证接插端子时的接触面积足够，又不会因为引脚过长占用过多设备内部的布线空间，在紧凑结构的小型设备内部也能顺利完成接线操作。翘板按键与基座的转动配合结构做了细节还原，按键的摆动角度控制在合理区间，按压时的行程反馈清晰，内部动触点的行程与按键摆动角度做了匹配设计，保证开关动作时触点能够可靠闭合与分断，避免出现接触不良的情况。

　　设计过程中重点考虑了安装边界的校验需求，模型完整还原了开关嵌入面板部分的所有轮廓细节，包括基座侧面的加强筋、卡扣的弹性形变空间、引脚的位置与朝向，结构工程师在做整机面板设计时，可以直接调用该模型进行开孔尺寸匹配，提前校验开关安装后与内部PCB板、布线槽、其他元器件的空间干涉情况，不需要再手动测绘开关尺寸，能够有效缩短面板设计的周期，避免因为尺寸测绘误差导致的装配问题。

　　从功能特性来看，这款开关为单路双掷或者单路单掷的通断结构，额定工作参数适配常规低压直流与交流小功率回路，翘板表面的绿色标识通常用于电源接通状态的指示，部分同规格产品会在翘板内部集成指示灯，本次模型也预留了指示灯的安装空间结构，方便设计人员根据实际需求调整细节。基座部分的结构做了防呆设计，安装时不会出现方向装反的问题，引脚的排布也对应常规的接线定义，减少装配时的接线错误概率。

　　在三维建模过程中，所有配合面的公差都按照通用塑料件的装配公差做了预留，翘板与基座的转动间隙、卡扣的弹性变形量、插片引脚的安装定位尺寸都符合实际量产零件的工艺要求，模型导入各类三维软件后，可以直接用于生成工程图、做装配模拟，也可以作为元器件库的标准件存入企业的标准模型库，方便后续不同项目直接调用。对于做设备面板布局设计的工程师来说，这类标准件的精准三维模型能够大幅减少重复建模的工作量，同时避免因为标准件尺寸不准确导致的后期改模问题，在产品设计的初期就把安装匹配的问题排查清楚。
