户外电气箱用25毫米黄铜电缆密封结构

　　从实际选型适配来看，该密封套适配外径22-27毫米区间的常规电力电缆、控制电缆，刚好覆盖户外电气箱常用的6平方到16平方多芯铜缆的外径范围，安装时先将密封套主体从柜体内侧穿出预先开好的对应尺寸安装孔，靠主体自带的六角法兰面贴紧柜体内壁，法兰与柜体接触面可根据防护等级要求加装平垫或密封胶圈，再从柜体外侧旋入锁紧侧的六角螺母，逐步拧紧过程中，套体内腔的弹性密封环会均匀抱紧电缆外护套，同时在柜体安装孔位置形成径向与轴向的双重密封屏障，能稳定达到IP65级别的防护要求，完全满足户外露天布置的配电箱、信号转接箱、小型变压器端子箱的穿线防护需求。做户外电气箱结构设计的同行大多清楚，电缆进出柜体位置的密封处理，是整套柜体防护性能的核心薄弱点，一旦密封失效，雨水、潮气、粉尘顺着电缆外皮间隙渗入柜内，轻则造成接线端子氧化锈蚀、接触电阻升高，重则引发相间短路、元器件烧毁，甚至带来漏电伤人的安全隐患，这类25毫米规格的黄铜电缆密封套，正是针对这类穿线防护需求设计的专用构件。

　　从结构设计逻辑来看，这款密封套采用黄铜作为基体材质，相比常见的尼龙塑料密封件，黄铜的抗老化性能、抗紫外线能力、耐温区间都有明显优势，户外长期暴晒、高低温交替的工况下不会出现材质脆化、开裂、密封失效的问题，同时黄铜本身的导电性能可以实现电缆屏蔽层与柜体的可靠等电位连接，省去了额外跨接接地线的工序，这一点在做带屏蔽层的控制电缆、信号电缆穿线时优势格外明显。建模过程中需要重点注意几个安装边界尺寸：主体穿柜部分的长度要适配1.5-5毫米厚度的常规柜体板材，过短会导致外侧螺母啮合牙数不足，锁紧时容易滑牙，过长则会凸出柜内壁过多，挤占柜内接线空间，影响端子排或元器件的布置；两端的六角结构尺寸要匹配常用的开口扳手、套筒规格，方便现场安装时施加合适的锁紧力矩，避免因受力面过小导致拧紧时棱角磨圆，后期维护拆卸困难。

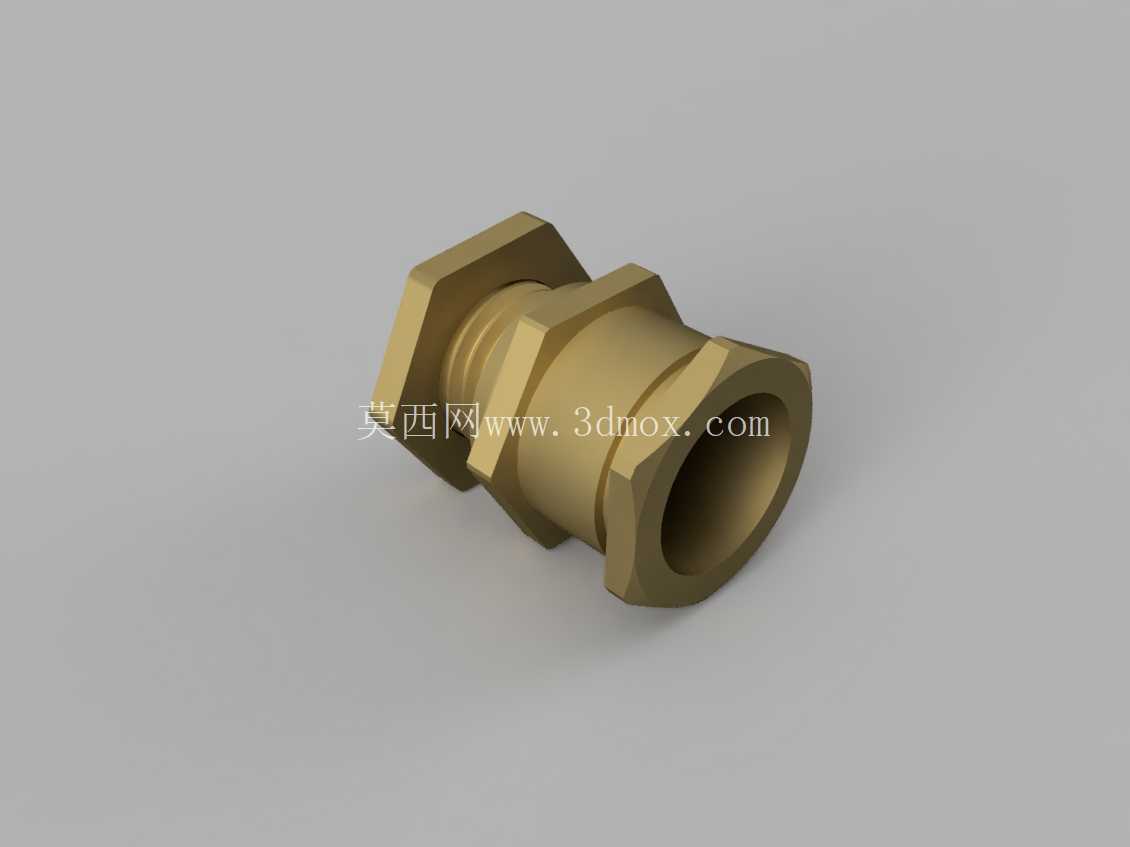

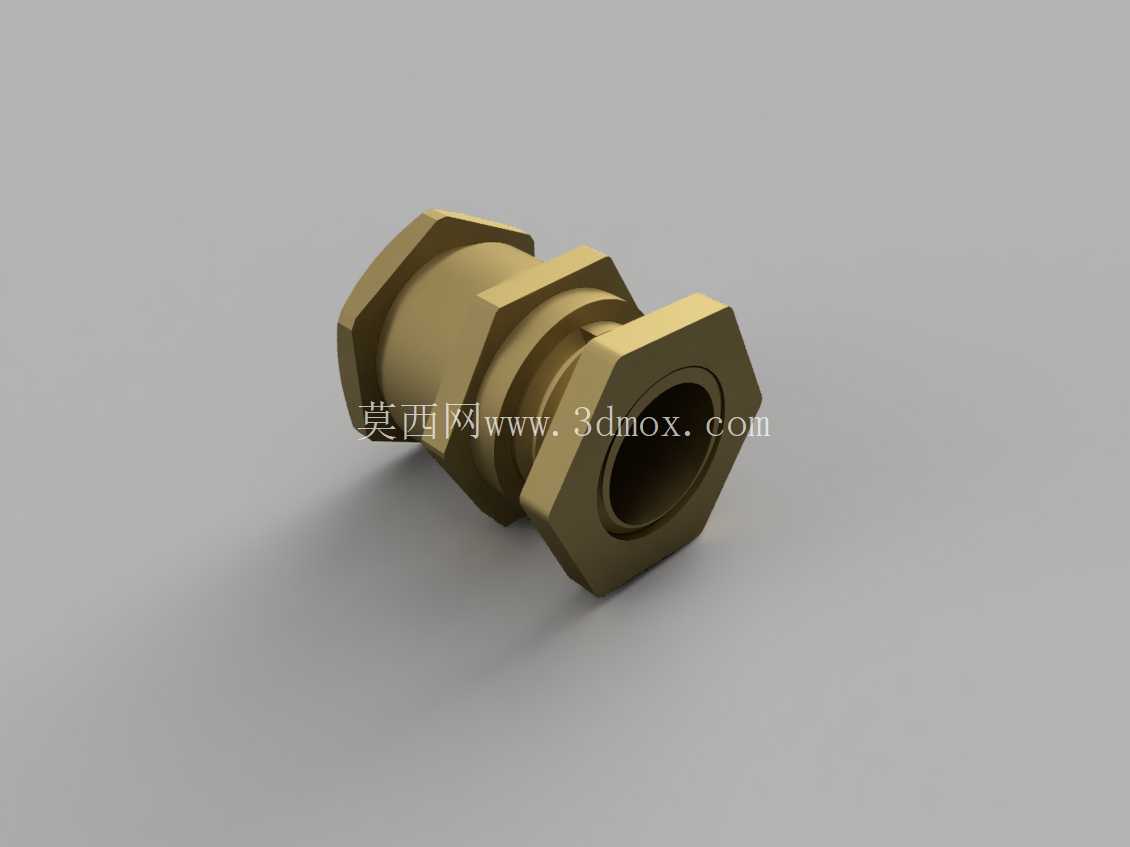

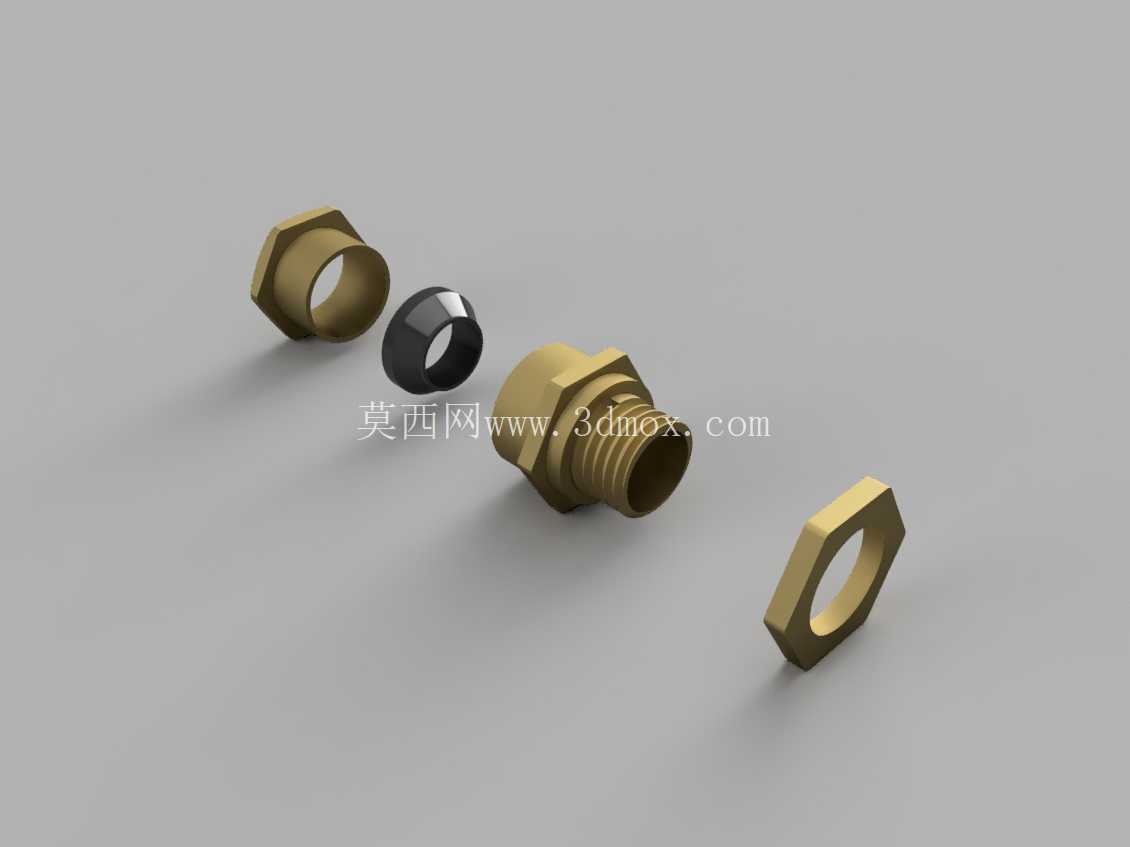

　　实际工程应用里，这类密封套除了常规户外电气箱使用，还可以用在户外景观照明的接线井、小型泵站的控制箱、通讯基站的室外设备舱等场景，只要是需要电缆穿隔同时要求防水防尘的位置，都能通过这类构件实现可靠密封。建模时特意还原了两端六角的对边尺寸、法兰面的贴合宽度、内孔的穿线直径这些核心装配尺寸，虽然防水侧和锁紧螺母上的连接螺纹做了简化处理，但不影响整体结构的装配干涉校验，做柜体结构三维排布时，可以直接调用这个模型核对穿线孔位置、安装操作空间是否足够，提前规避现场安装时密封套与柜内线槽、元器件干涉的问题。

　　很多刚入行的结构设计人员做柜体穿线结构时，容易忽略密封套的安装操作空间，比如把穿线孔开在紧贴柜体加强筋或者柜内横梁的位置，导致现场安装时扳手没法伸进去拧紧螺母，最后只能临时扩孔或者调整元器件位置，耽误施工进度，在三维建模阶段把这类标准密封件的模型装配到位，就能提前发现这类布局问题，减少现场整改的工作量。另外黄铜材质的密封套相比不锈钢材质成本更低，切削加工性能更好，批量加工时的尺寸精度更容易控制，相比锌合金材质抗腐蚀能力更强，在沿海高盐雾、工业厂区高腐蚀的环境下，使用寿命能达到十年以上，不需要频繁更换维护，综合使用成本更有优势。设计选型时还要注意，密封套的内孔尺寸要和实际使用的电缆外径匹配，不能选内径过大的型号，否则即使拧紧螺母，密封环也无法完全抱紧电缆，留下密封间隙，也不能选内径过小的型号，强行穿入电缆会破坏电缆外护套，损伤内部绝缘层，带来安全隐患，25毫米这个规格属于户外电气柜的常用通用规格，备件通用性强，后期运维更换也很方便。
