双位置15A120VCA船型翘板开关结构

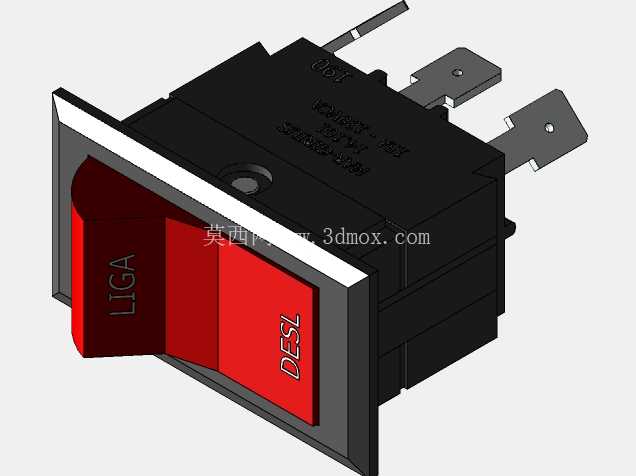

　　这款双位置翘板开关的三维结构，还原了15A额定电流、120V交流耐压规格下的实体装配关系，做结构设计时最先要明确的就是这类元件的安装边界——从引脚间距到面板开孔尺寸，每一处公差都直接影响PCB布局或者面板开孔的加工精度。日常做小型工控设备、桌面型电气装置的面板控制部分选型时，这类开关是最常用的通断控件，不像钮子开关需要较大的扳动行程，翘板式的按压操作更符合日常使用习惯，操作人员戴薄劳保手套也能准确触发，不会出现打滑误操作的情况。

　　从结构拆解来看，开关的按键部分做了红色标识区分，两个档位对应电源通断的两个状态，按键表面的防滑纹理不是装饰性设计，是为了增大按压时的摩擦力，长期使用表面磨损后也能保持足够的接触摩擦力。内部的触点支撑结构做了限位卡扣，装配时不需要额外粘接，依靠塑料壳体的卡扣形变就能完成固定，量产装配时能大幅提升组装效率，减少紧固件的使用数量。引脚部分采用直插式设计，适配常规波峰焊工艺，引脚的伸出长度刚好满足2mm厚PCB的焊接要求，过长会导致焊锡爬锡过高影响相邻元件，过短则会出现虚焊风险，建模时特意保留了引脚末端的倒角，方便插装时快速对准PCB焊盘孔。

　　实际应用场景里，这类开关常被用在小型电源适配器、测试仪器面板、小型机电设备的电源输入端，作为一级电源通断控件使用。15A的额定电流意味着可以承载最高1800W的 resistive 负载，选型时要注意，如果是感性负载比如小型电机驱动回路，需要降额使用，避免触点拉弧烧蚀。开关的安装卡扣设计在壳体两侧，面板开孔只需要冲切对应尺寸的矩形孔，不需要额外打螺丝固定，卡扣的弹性臂厚度经过校核，反复拆装50次以上不会出现塑性形变，方便后期设备维护时更换开关。

　　建模过程中特意还原了开关内部的动触点、静触点的接触行程，两个档位的切换角度控制在15度左右，扳动时的阻尼感来自内部弹簧的预压力，这个预压力不能太大否则操作手感生硬，太小则容易出现震动环境下的误跳脱。壳体的塑料材质选用阻燃PA66，建模时保留了壳体表面的拔模斜度，符合注塑成型的工艺要求，所有加强筋的厚度都控制在壳体壁厚的0.6倍，避免注塑时出现缩痕影响外观和结构强度。按键部分的红色区域采用双色注塑工艺，标识字符不会因为长期摩擦脱落，比丝印标识的耐用性高很多，适合在工业环境下长期使用。

　　做设备布局时要注意，这类开关的背部引脚需要预留至少10mm的安全间隙，避免和其他高压元件的距离不足导致爬电距离不够，引脚之间的绝缘隔板高度刚好满足安规要求，不需要额外增加绝缘片。开关的整体高度从面板表面到引脚末端控制在28mm以内，适配厚度1.5mm到3mm的设备面板，安装后面板和开关壳体之间的缝隙控制在0.2mm以内，既不会出现松动晃动，也不会因为公差导致安装困难。很多新手设计师做面板开孔时容易忽略开关的安装导向槽，导致开孔后开关装歪，这款开关的壳体上下两侧做了定位凸台，开孔时对应位置冲切小缺口就能实现防呆安装，不会出现装反的情况。
