集成驱动插件式步进电机结构设计

　　在小型自动化设备的布局设计里，步进电机的安装空间一直是结构工程师需要反复权衡的点，传统分体式的步进电机加驱动器方案，不仅要在电控柜内预留驱动器安装位，还要在电机和驱动器之间布设多根动力与信号线缆，走线过程中容易和设备内的运动部件产生干涉，长期运行下线缆弯折疲劳也会带来接触不良的隐患，这款集成驱动插件的步进电机，正是针对这类紧凑安装场景做的结构优化。从实际应用场景来看，这类集成驱动的步进电机多用于桌面级自动化设备、小型3D打印机构、实验室精密送样机构、小型传送带驱动单元这类空间局促的场合，不需要额外布设驱动器到电机的长距离线缆，直接在电机端的插件接口接入控制信号与供电线路即可完成接线，大幅减少了设备内部的走线复杂度，也降低了接线错误带来的调试风险。

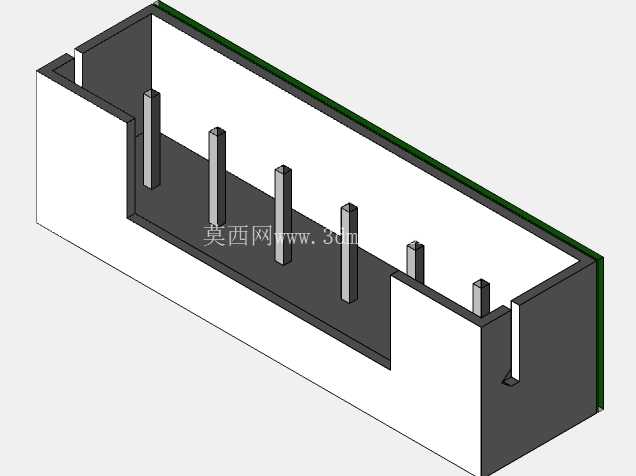

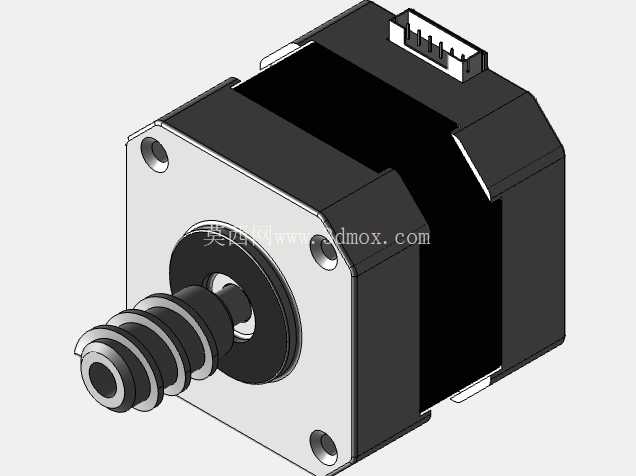

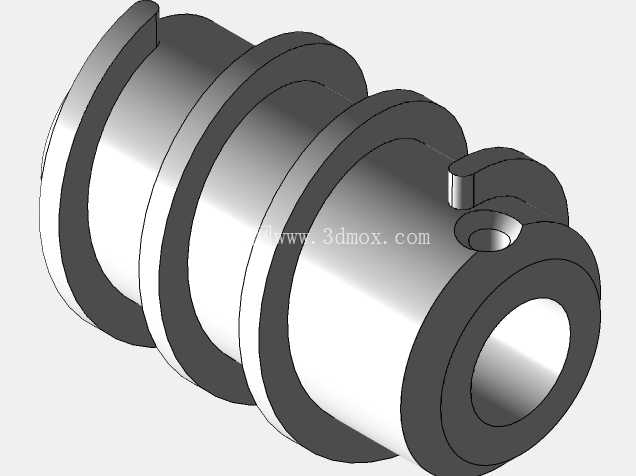

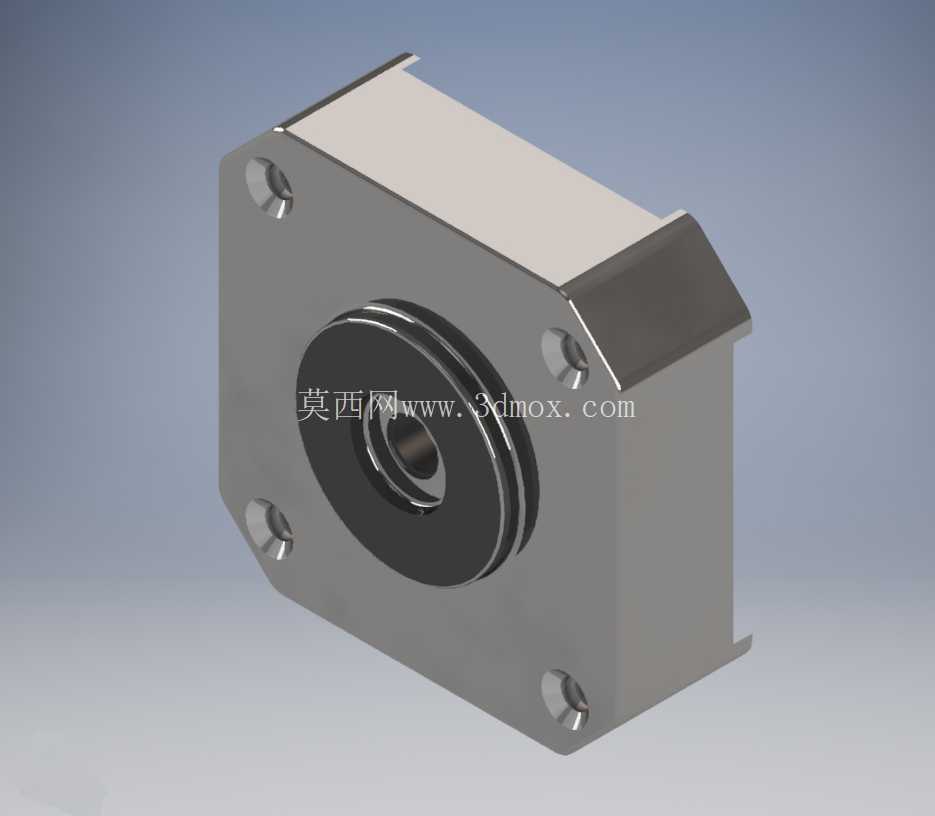

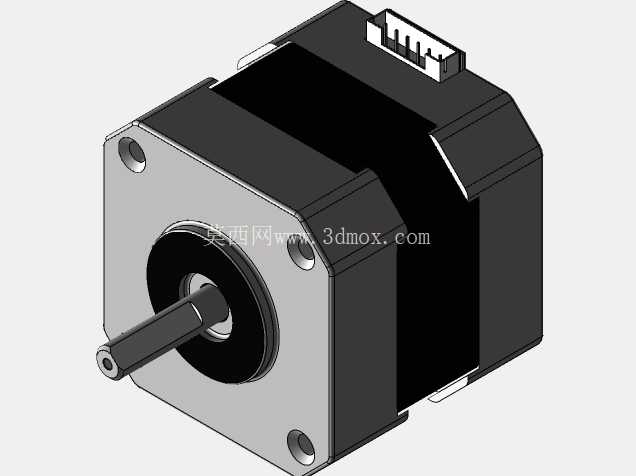

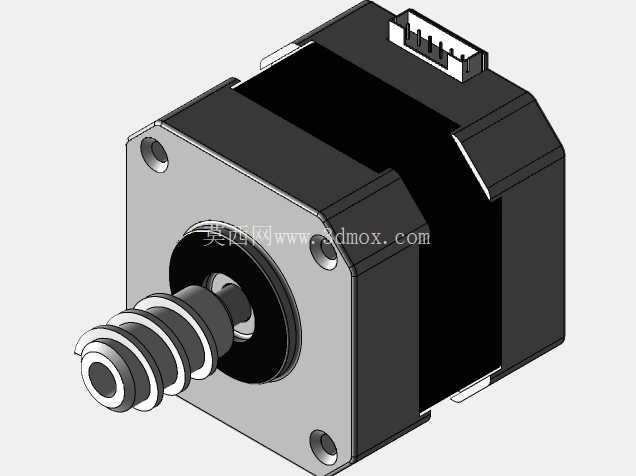

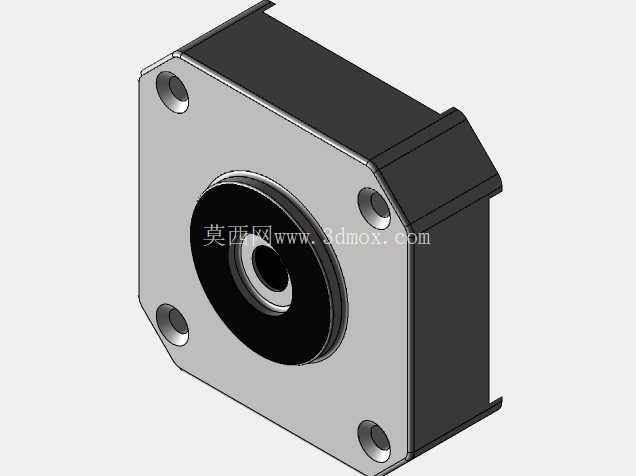

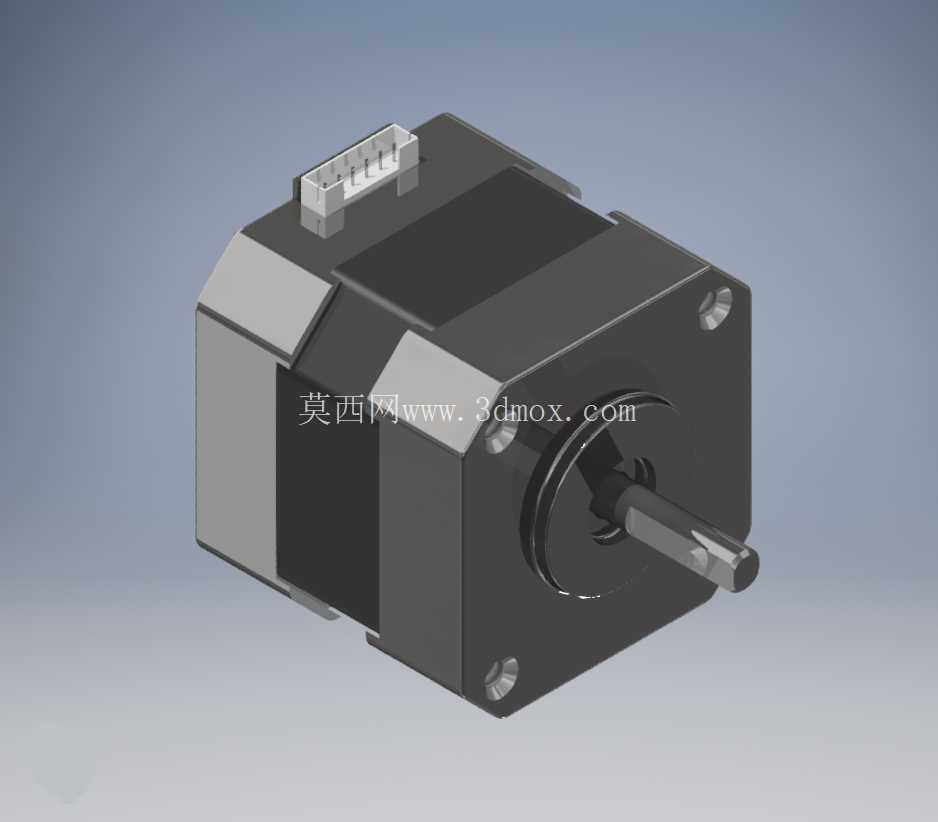

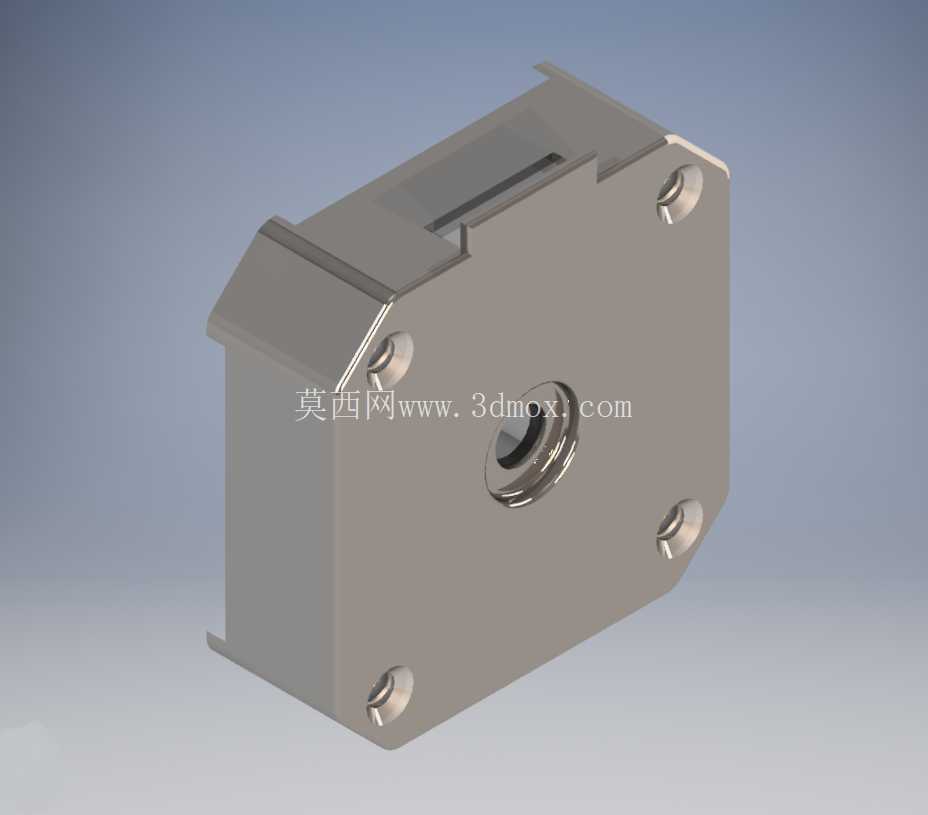

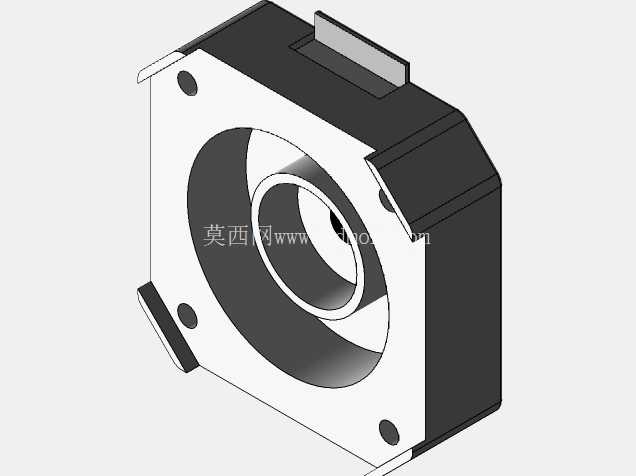

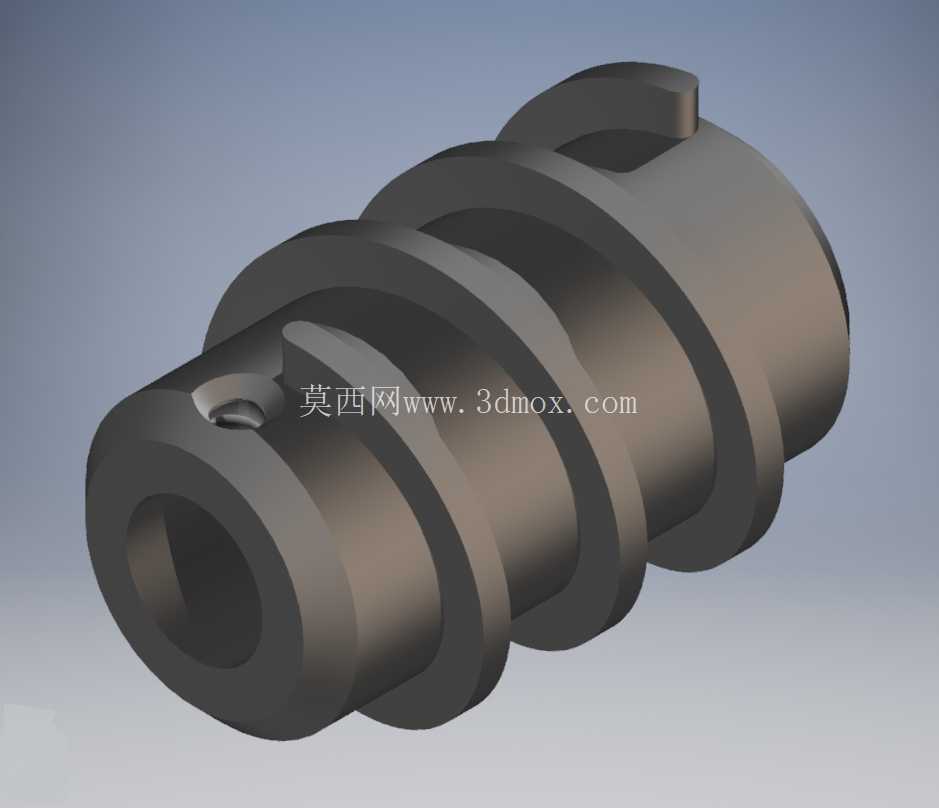

　　从功能特性上看，这款电机将驱动电路直接集成在电机尾部的端盖结构内，尾部的接插件采用卧式贴片布局，不会额外增加电机的轴向总长度，接插件的引脚定义匹配常规步进驱动的控制逻辑，支持脉冲方向控制，能直接替换同安装尺寸的传统分体式步进电机，不需要改动原有设备的控制程序逻辑。电机本体采用方形安装法兰结构，法兰端的四个安装孔位采用沉头设计，安装时螺丝从负载侧拧入法兰，不会突出电机安装面，能保证电机和安装面板的完全贴合，避免安装面不平整带来的电机轴同轴度偏差。输出轴采用单出轴D型切边设计，和同步轮、联轴器等传动件连接时，不需要额外加工键槽，靠D型面的平面接触就能传递扭矩，避免长期正反转切换时轴和传动件之间出现打滑空转的问题。设计过程中，首先要平衡驱动电路的散热需求和电机本体的体积限制，电机尾部的端盖采用导热性能较好的金属材质，驱动板上的功率器件直接贴合在金属端盖内壁，通过电机本体的金属外壳辅助散热，不需要额外加装散热风扇，既减少了运行时的噪音，也避免了风扇进灰带来的维护需求。接插件的选型上采用带锁扣的卧式接插件，接线完成后锁扣能自动卡紧插头，避免设备运行过程中的震动导致插头松脱，接插件的引脚间距做了加宽处理，防止高压引脚和信号引脚之间出现爬电距离不足的问题，满足常规工业环境下的绝缘要求。

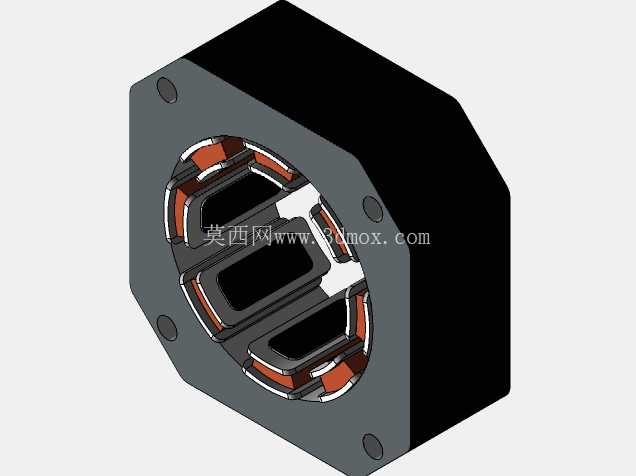

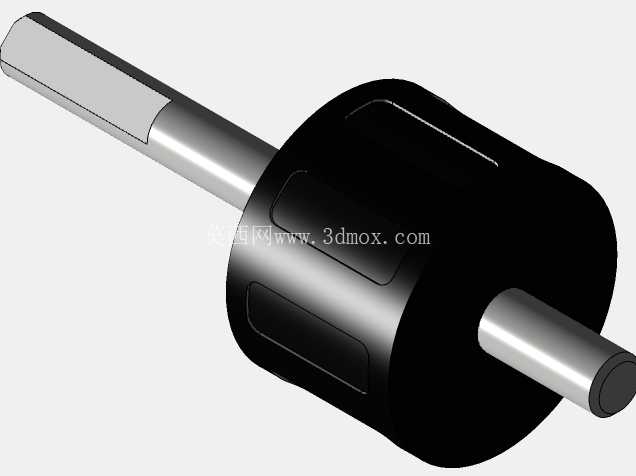

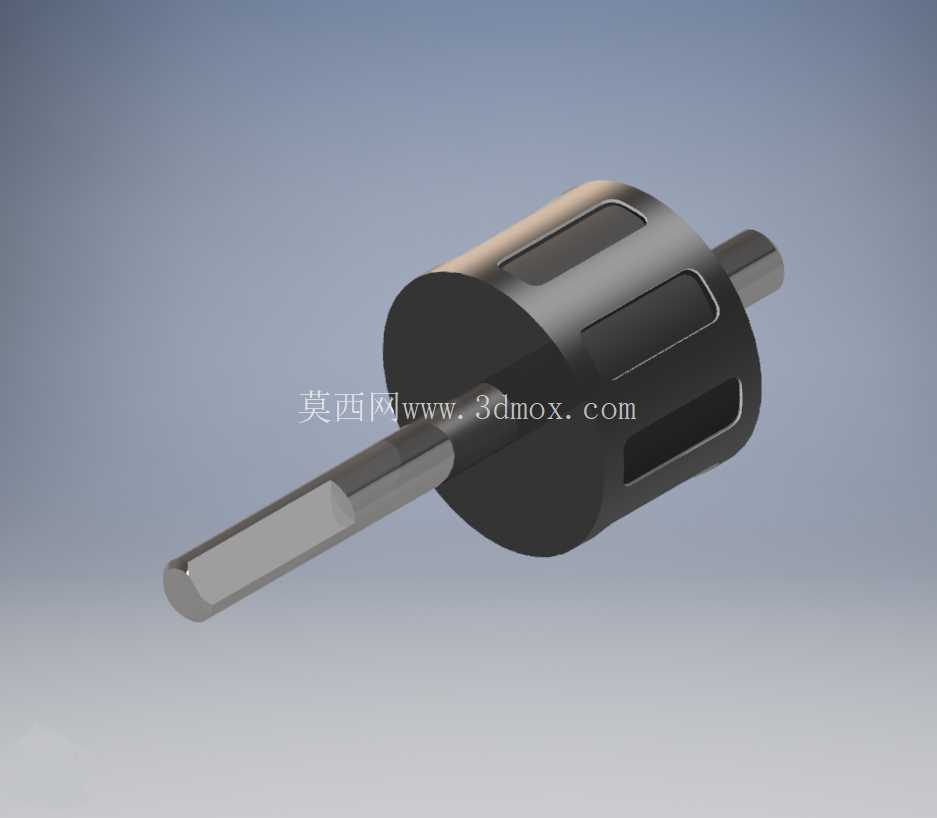

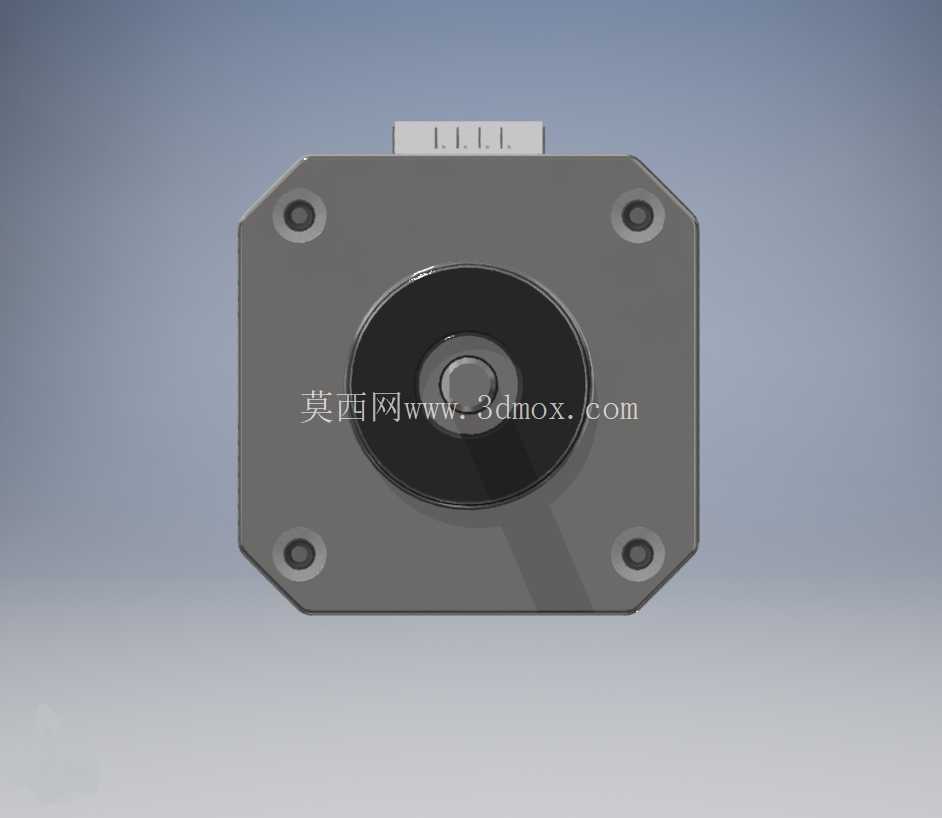

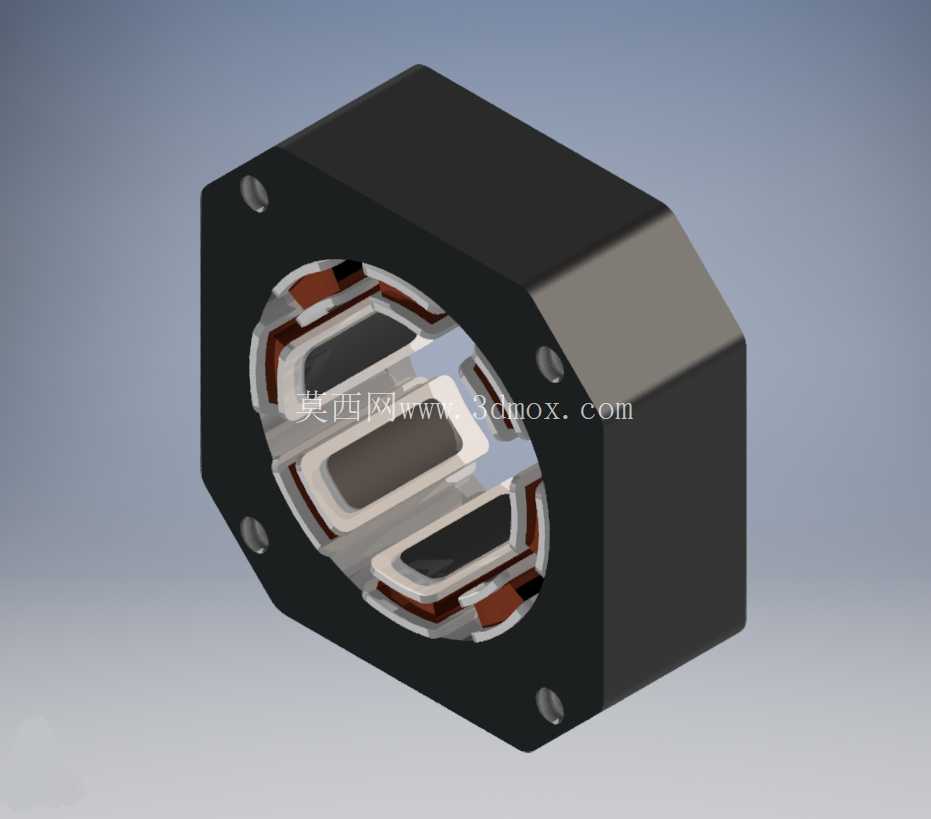

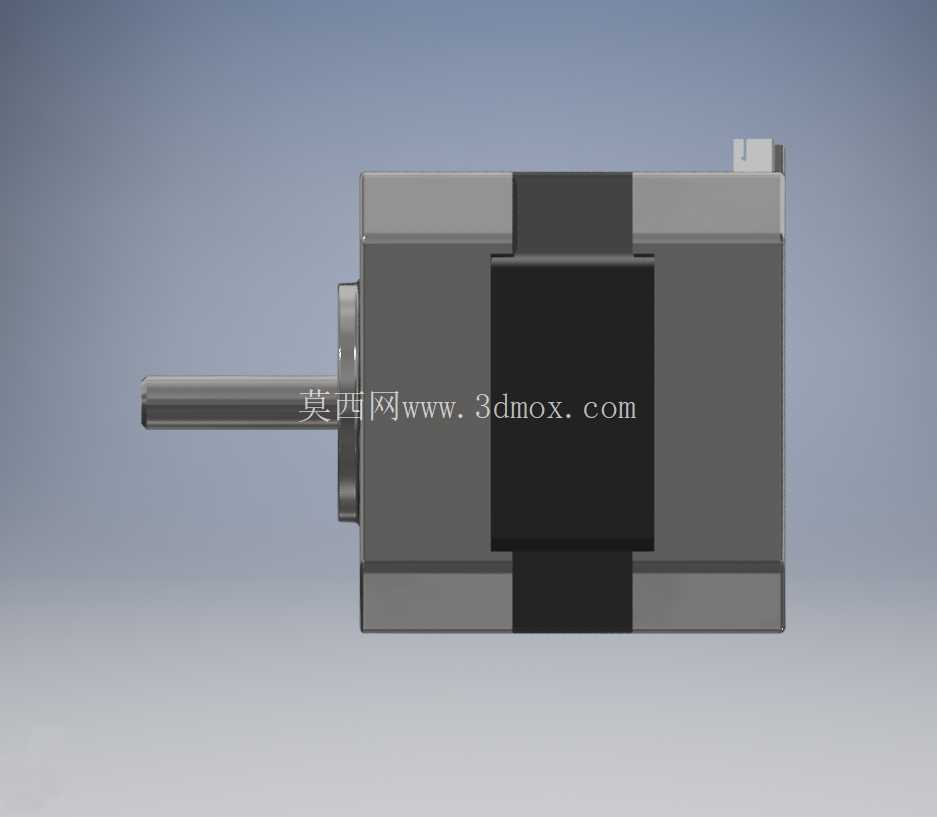

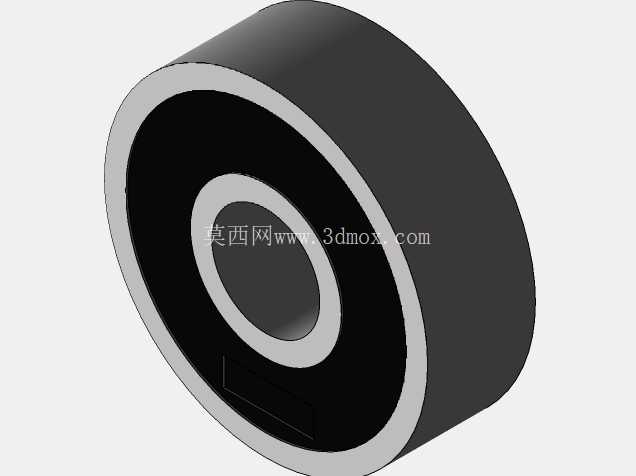

　　从安装边界尺寸来看，这款电机的法兰尺寸符合常规42系列步进电机的安装标准，法兰边长42mm，安装孔中心距31mm，输出轴直径5mm，轴伸长度24mm，电机本体的总长度比同扭矩的传统步进电机仅增加了不到5mm，尾部接插件突出电机本体的高度控制在8mm以内，在做设备布局时，只需要在电机尾部预留10mm的接线空间即可，不需要额外扩大电机安装腔的尺寸。电机的定子和转子结构采用常规的混合式步进电机结构，保持了原有的低速大扭矩输出特性，集成的驱动电路内置过流保护和过热保护功能，当电机出现堵转或者长时间过载运行时，驱动电路会自动限制输出电流，避免电机绕组过热烧毁。

　　在实际选型替换时，只需要核对安装法兰尺寸、输出轴轴径和轴伸长度，确认控制信号的电压等级匹配，就可以直接替换原有传统步进电机加驱动器的方案，不需要重新设计安装支架，也不需要调整传动部件的配合位置，能有效缩短设备的改型设计周期。日常维护时，因为驱动电路和电机集成在一起，不需要单独清理驱动器表面的积灰，只需要定期检查电机输出轴和传动件的连接紧固情况，检查尾部接插件的锁扣是否卡紧即可，维护工作量比分体式方案减少近一半。在做三维装配设计时，这款模型的接插件位置、安装孔位、输出轴尺寸都和实际实物保持一致，导入装配体后可以直接用来做干涉检查，提前预判接线空间是否充足，安装螺丝是否会和周边结构件产生碰撞，避免实际加工装配时才发现结构干涉问题，减少设计迭代的次数。
