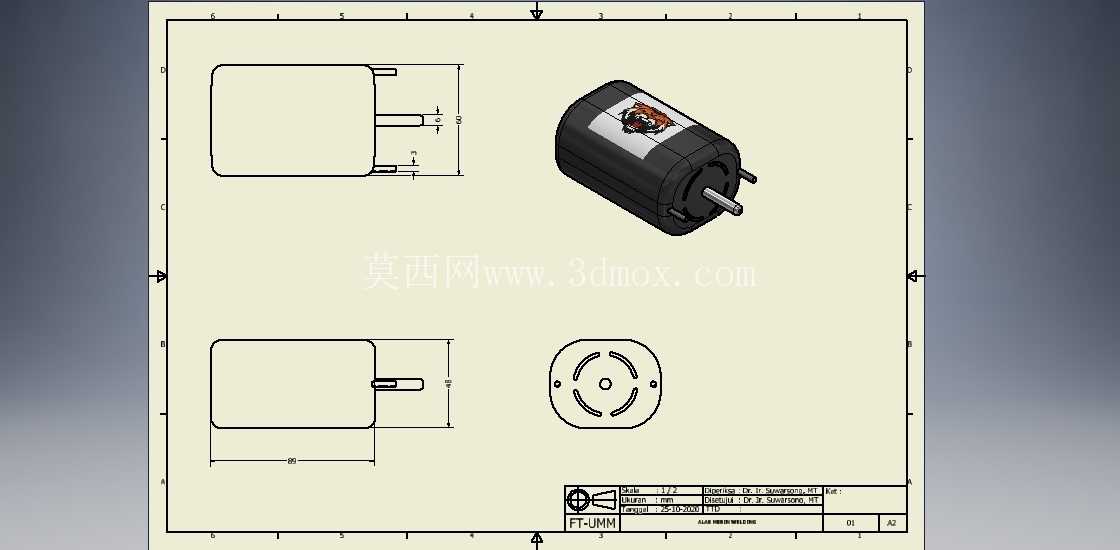

小型交流发电机结构三维设计

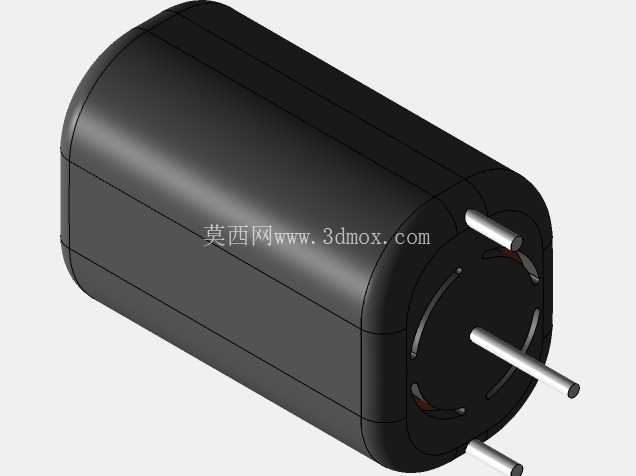

　　这款小型交流发电机的结构设计，首先要匹配的是便携焊接辅助设备、小型自动化作业单元的供电需求，在野外无市电接入的焊接作业场景里，这类小体积发电单元可以直接为手持焊接工具、小型传感检测模块提供稳定的低压交流输出，不需要额外搭建长距离供电线路，也能适配移动作业工位频繁转场的使用需求。从结构设计逻辑来看，整体采用圆柱封闭式壳体布局，首先是考虑到旋转部件的动平衡需求，圆柱外壳的同轴度更容易在加工阶段保证，能降低转子高速运转时的径向跳动量，减少运转过程中的振动传递，同时封闭外壳可以阻挡焊接作业场景下飞溅的焊渣、金属粉尘进入电机内部，避免绕组积尘造成绝缘性能下降，也能防止户外作业时的露水、零星雨水侵入腔体造成短路故障。

　　输出轴采用双出轴布局设计，并非传统单轴输出结构，其中较长的主轴可以直接对接传动带轮或者小型联轴器，用来连接外部动力输入源，比如小型内燃机、手摇驱动机构或者其他动力输出装置，较短的副轴端则预留了转速检测码盘的安装位置，不需要额外拓展安装支架就能集成转速反馈模块，方便配套控制系统实时监测输入转速，调整励磁参数稳定输出电压。壳体的安装边界设计上，圆柱外壳的端面预留了三个均匀分布的安装定位孔，孔位的节圆直径与壳体外径的比例经过匹配，既可以通过端面法兰直接固定在设备安装面板上，也可以配套弧形抱箍固定在管状机架上，适配不同设备的安装结构，不需要针对安装场景额外修改壳体结构。内部结构的设计上，定子绕组的嵌线槽采用斜槽布局，能有效降低齿槽转矩带来的输出电压波动，减少发电过程中的谐波分量，让输出的交流电波形更接近正弦波，降低对配套精密控制模块的电磁干扰。转子部分的永磁体采用表贴式固定结构，配合环氧灌封层做加固处理，能承受最高每分钟上万转的离心力，不会在高速运转时出现磁钢脱落的故障，同时磁钢的极弧系数经过优化，能在保证气隙磁密足够的前提下，减少运转过程中的铁损，提升能量转换效率。

　　端盖与壳体的配合面采用止口定位结构，装配时不需要反复调整同轴度，只要将止口完全卡入就能保证转子与定子的气隙均匀，降低装配难度，端盖上的轴承室采用过盈配合设计，配合轴承挡圈做轴向定位，能承受一定的轴向窜动力，适配带轮传动时产生的径向载荷，避免轴承过早出现磨损。在焊接作业场景的适配设计上，壳体表面做了哑光硬质氧化处理，既可以提升外壳的散热效率，让绕组产生的热量能快速通过壳体散发到空气中，避免长时间满负荷运转时出现绕组过热烧毁的问题，同时哑光表面不会反射焊接弧光，减少作业现场的光反射干扰，硬质氧化层也能抵御焊接飞溅的高温焊渣灼烧，不会在外壳表面留下明显的灼痕，长期使用也能保持外壳结构完整。出线端的位置设计在壳体尾部的端面上，采用防水航空插头作为输出接口，接口的引脚做了镀锡处理，能减少大电流输出时的接触电阻，避免接插件过热，同时航空插头的锁紧结构可以防止作业过程中拉扯线缆造成接头松脱，保证供电连续性。从安装尺寸的边界来看，整体圆柱壳体的外径控制在常规小型电机的安装尺寸范围内，长度尺寸经过压缩，不会占用过多的设备内部安装空间，输出轴的轴径、键槽尺寸都匹配通用的微型传动配件标准，选型时不需要额外定制传动连接件，能直接采购标准件完成装配，降低整机的配套成本。

　　在自动化设备的配套场景中，这类小型交流发电机也可以作为后备供电模块使用，当主供电线路出现意外断电时，能快速切换到发电供电状态，为设备的控制模块、位置传感单元提供短时电力供应，让设备完成安全停机动作，避免突然断电造成的工件报废、设备碰撞故障。设计过程中也充分考虑了维护便利性，端盖的固定螺丝采用标准内六角规格，现场维护时只需要常规内六角扳手就能拆开端盖，检查内部绕组、轴承的状态，不需要特殊专用工具，轴承采用标准微型深沟球轴承，损坏后可以直接采购同型号标准件更换，不需要定制特殊配件，降低后期维护成本。气隙尺寸的设计上，定子与转子之间的单边气隙控制在0.2毫米到0.3毫米之间，既可以避免加工、装配误差造成定转子扫膛，也能尽可能减小气隙磁阻，提升发电效率，气隙的均匀度公差控制在0.05毫米以内，保证运转过程中磁拉力均匀，减少振动和噪音。
