K型热电偶快接插头结构设计

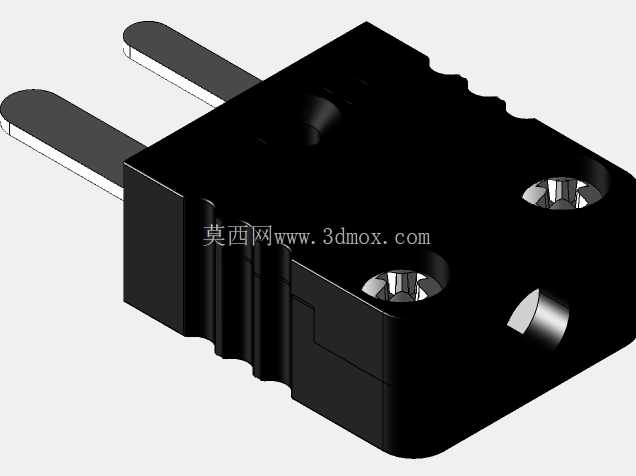

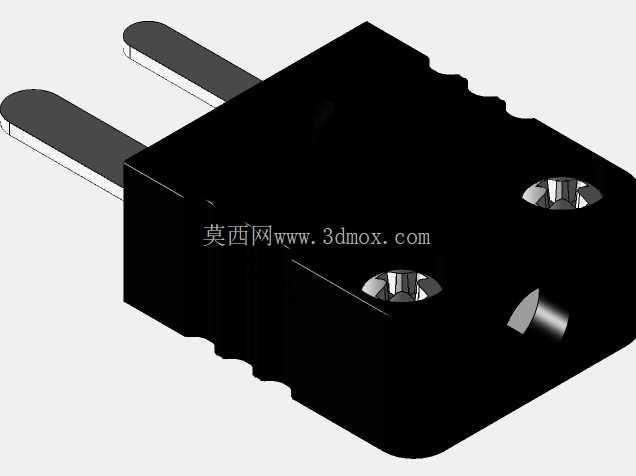

　　在工业温度检测的现场布线场景里，热电偶插头是连接测温探头与二次仪表的核心中转部件，K型作为镍铬-镍硅热电偶的通用适配接口，覆盖了-40℃到1200℃区间内绝大多数中低温测温工况，从热处理炉温巡检、电机绕组温升测试到注塑机料筒温度采集，都需要这类接插件实现快速插拔与信号稳定传输。这款K型热电偶插头采用方块式绝缘基座设计，主体外壳选用耐温工程塑料注塑成型，表面做了防滑棱边处理，现场操作人员戴劳保手套也能顺利完成插拔动作，不会因为手滑出现插接不到位的问题。

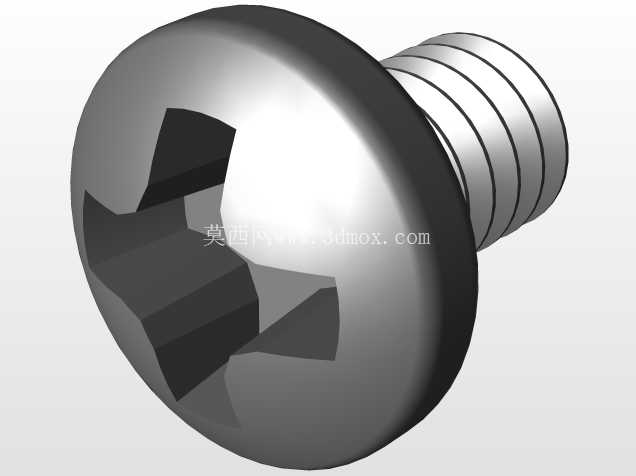

　　内部接触件采用铜合金镀镍工艺，既保证了与热电偶补偿导线的接触导通可靠性，又能在长期使用中避免接触面氧化导致的信号漂移，接触对的插合间隙控制在0.02mm以内，插合后不会因为现场设备振动出现松脱断连的情况。从安装边界来看，这款插头的整体外形为规整长方体，插合方向的总长度适配标准面板开孔尺寸，侧面预留的压线空间可以容纳直径1.5mm到3mm的补偿导线接入，尾部的压线结构采用螺丝锁紧方式，不需要专用压接工具，现场布线时用普通十字螺丝刀就能完成导线固定，接线完成后导线拉脱力可以达到50N以上，满足工业现场布线的抗拉扯要求。

　　设计过程中优先考虑了现场使用的容错性，插合结构做了防呆设计，正负极接位有明确的结构区分，不会出现正负极插反导致的测温反向问题，外壳的绝缘电阻在常态下可以达到100MΩ以上，即使在湿度较高的车间环境里也不会出现绝缘击穿的问题。不同于民用接插件，这款热电偶插头的接触件选材特意匹配了K型热电偶的热电特性，不会因为接触件材质与热电偶丝的热电势差引入额外测温误差，在0到400℃的常用测温区间内，接插件本身引入的测温偏差可以控制在0.5℃以内，满足工业级测温的精度要求。外壳的耐温等级达到150℃，即使靠近发热设备安装，也不会因为环境温度过高出现外壳变形、接触件松脱的问题，相邻插片之间的爬电距离大于3mm，符合低压电器的安全绝缘要求。

　　在设备集成场景里，这款插头可以直接适配标准热电偶面板插座，不需要额外做转接结构，多通道测温模块上可以并排安装多个同型号插头，插头之间的间距预留了足够的手指操作空间，插拔相邻插头时不会误碰其他接插件。日常维护过程中，这款插头可以直接拆解检查内部接触情况，接触件出现氧化磨损时可以单独更换内部组件，不需要整体更换整个插头，降低现场运维的配件成本。针对工业现场常见的油污、粉尘环境，插头插合后的接缝处做了贴合设计，普通粉尘不会直接进入接触腔内部，长期使用也不会因为积灰导致接触电阻升高，信号传输稳定性优于普通民用电源插头。
