伊顿20A两极凸轮式负荷工作开关

　　这款两极负荷开关主要面向额定20A连续电流的低压配电回路通断场景，常见于小型设备控制柜、车间检修配电箱、民用动力回路的前端隔离与负荷通断环节，作为回路的手动操作分合元件，承担带载状态下切断、接通负荷电流的作用，不具备短路分断能力，通常需要和后端熔断器、微型断路器配合完成回路的完整保护配置。从实际安装场景来看，这类开关常被布置在控制柜门板、设备侧方操作位，操作手柄直接外露在操作面，无需打开柜门即可完成回路通断操作，操作时的旋转手感带有明确的档位阻尼，到位后有清晰的位置反馈，避免操作不到位导致触头虚接引发的发热故障。

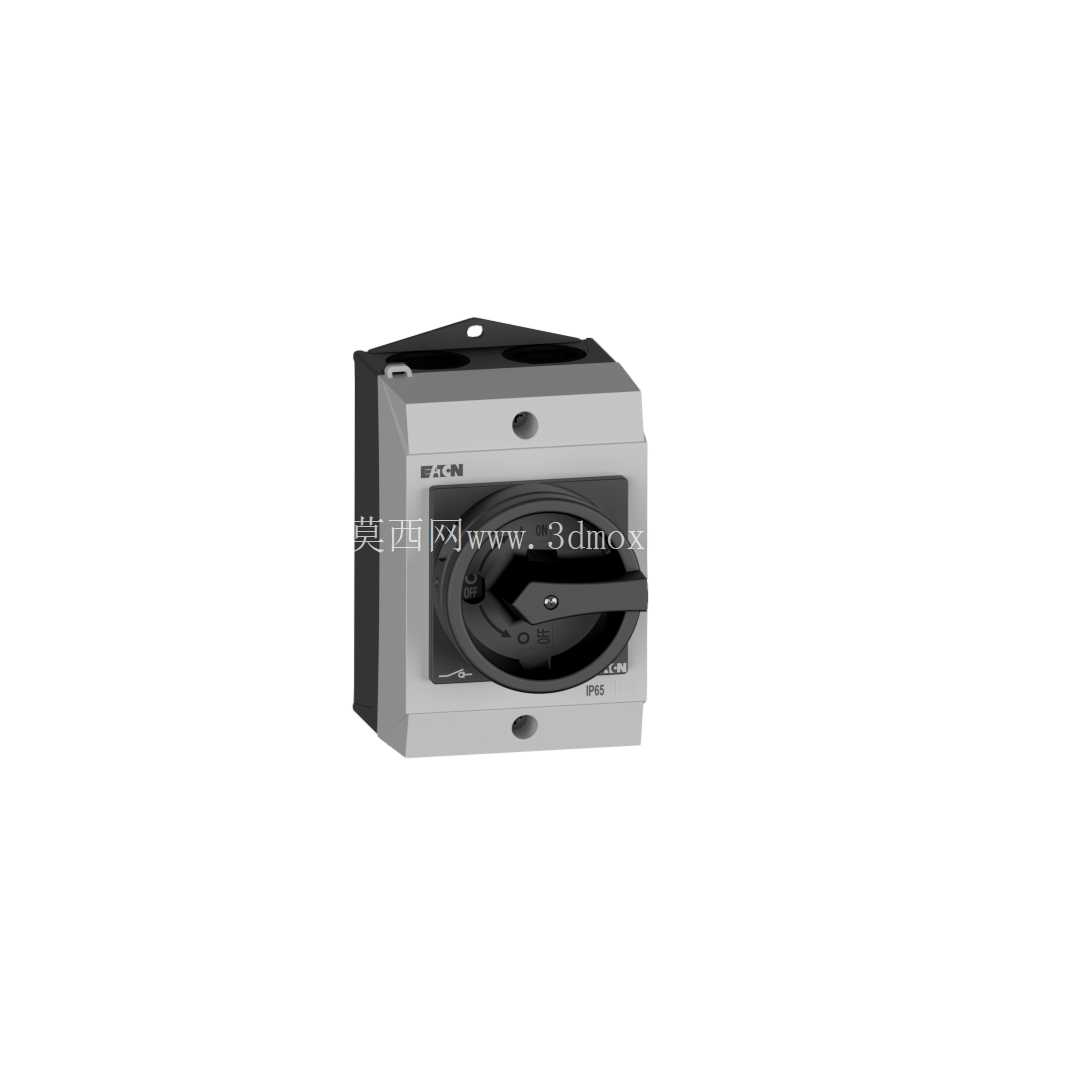

　　本次建模仅还原开关外部壳体与操作机构的外露部分，未对内部触头、转轴、弹簧储能结构做还原，适合用于设备整体布局的干涉检查、柜门板开孔定位、外观装配示意等场景，不需要对开关内部做运动仿真或者电气性能分析的项目可以直接调用该模型完成布局设计。从外形结构来看，开关主体采用方形基座搭配前置操作面板的布局，基座四个角预留了安装固定孔位，安装时可以从柜体背部穿入，通过面板边框压接在门板开孔内侧，不需要额外的安装支架，整体安装边界规整，在做柜内布局时只需要预留出基座的方形安装空间，以及手柄旋转时的操作空间即可，不会和周边的线槽、端子排产生干涉。

　　设计层面上，这款开关的操作手柄采用偏心旋转结构，操作时手柄从水平分断位旋转90度到垂直接通位，旋转过程中手柄不会超出面板的外轮廓边界，避免操作时剐蹭周边的标识牌或者相邻操作元件。面板上预留了档位标识的刻印位置，实际生产中会在对应位置模压通断标识与品牌信息，建模时也还原了面板上的标识凹槽特征，做渲染出图时可以直接赋色呈现标识效果。基座部分采用上下扣合的壳体结构，侧面预留了进出线的接线孔位，接线时导线从柜体内部接入开关接线端子，外部看不到接线结构，整体防护等级可以满足柜面安装的IP65要求，适合在有粉尘、少量溅水的车间环境下使用。

　　从选型适配的角度来说，20A的额定电流可以覆盖大部分小型单相设备、小功率三相负载的通断需求，两极的配置可以同时切断火线与零线，在检修时能够形成明显的断开点，保障检修人员的作业安全。建模过程中严格按照实物的安装尺寸做了还原，面板的开孔尺寸、安装孔的中心距、手柄的旋转半径都和实物保持一致，导入装配环境后可以直接用于开孔定位，不需要再二次核对安装尺寸。壳体的边角做了小圆角过渡，没有尖锐的棱角，安装时不会划伤操作人员或者导线绝缘层，基座背部的接线端位置做了内凹设计，接线后导线端子不会突出基座轮廓，避免柜内布线时和其他元件产生挤压。

　　在实际设备设计中，这类负荷开关通常作为设备的总电源隔离开关使用，布置在设备主电源进线的最前端，设备维护时可以直接在设备外部切断总电源，挂锁后即可开展检修作业，不需要打开电气柜柜门寻找分断开关，操作流程更简便，也能避免误合闸的安全风险。开关的操作力矩经过调校，单手即可完成分合操作，同时不会因为设备振动出现自行分闸或者合闸的情况，操作稳定性有充足保障。模型的外观细节还原了实物的表面纹理，面板部分采用细磨砂质感，基座部分采用哑光工程塑料质感，做装配效果图渲染时可以直接呈现真实的材质效果，不需要额外调整材质参数。
