字符型1602液晶显示模块结构设计

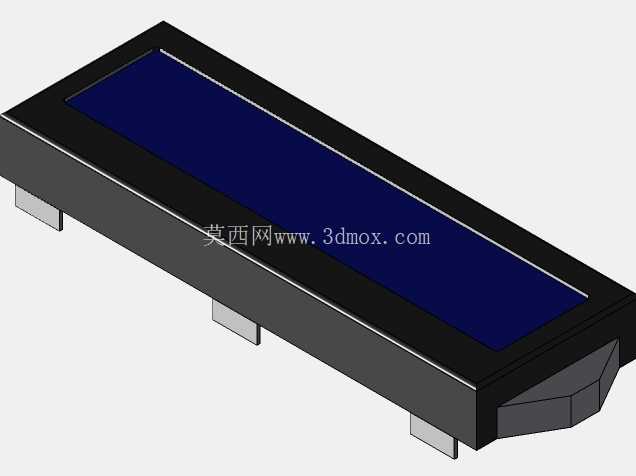

　　在工业控制终端、小型嵌入式设备、教学实验平台这类需要低成本字符信息输出的场景里，16x2规格的字符液晶始终是应用占比极高的人机交互载体，这类显示模块不需要复杂的图形驱动逻辑，仅靠并行或串行指令就能完成固定字符的内容输出，能在极低的硬件资源占用下完成设备状态、参数数值、操作提示这类文本信息的展示，完全覆盖多数小型电控设备的信息交互需求。从结构设计层面看，这款液晶模块采用了行业通用的长条形塑壳封装，外壳主体为黑色阻燃ABS材质，屏幕区域嵌有深蓝色背光的液晶玻璃，玻璃与塑壳之间通过黑色泡棉胶条做密封缓冲，既可以阻挡环境粉尘进入模块内部污染液晶电极，也能抵消装配过程中产生的挤压应力，避免玻璃受外力出现碎裂或显示异常。

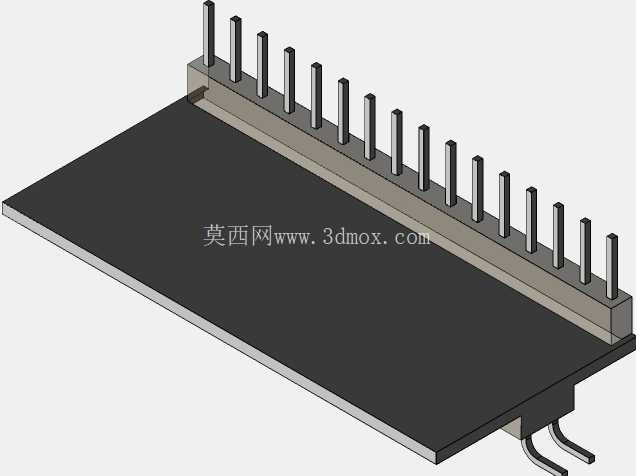

　　模块底部采用直插式金属引脚设计，引脚排布遵循行业通用的16pin标准间距定义，安装时可直接插入对应PCB的焊盘孔完成波峰焊固定，不需要额外设计转接固定结构，引脚的伸出长度经过适配，既保证焊接时的焊锡浸润深度足够，也不会因为引脚过长导致焊接后与底层其他元件出现干涉。模块的整体外形尺寸遵循16x2字符屏的通用安装规范，长度方向适配标准面板开孔的宽度要求，厚度方向控制在常规嵌入式安装的容差范围内，背部的驱动芯片直接绑定在液晶玻璃的FPC软带上，省去了额外的驱动PCB占用空间，让模块整体的安装边界更紧凑，在空间局促的小型手持设备、桌面式控制盒内也能顺利完成装配。

　　实际选型应用时，这类模块的安装定位主要依靠塑壳底部的两个定位柱，定位柱的直径和间距完全匹配行业通用的开孔尺寸，装配时先将定位柱卡入面板的对应定位孔，再通过两侧的固定耳完成螺丝锁紧，整个装配过程不需要额外做结构适配，能大幅缩短小批量设备的组装调试周期。从功能特性上看，这款模块的显示区域对应两行、每行16个ASCII字符的显示位，每个字符位由5x8的点阵像素构成，内置的字符发生器已经固化了常用的英文字母、数字、常用符号字模，主控芯片只需要发送对应的字符编码就能完成内容显示，不需要额外存储字模数据，对主控的算力和存储空间要求极低，非常适合搭配8位单片机这类资源有限的控制芯片使用。

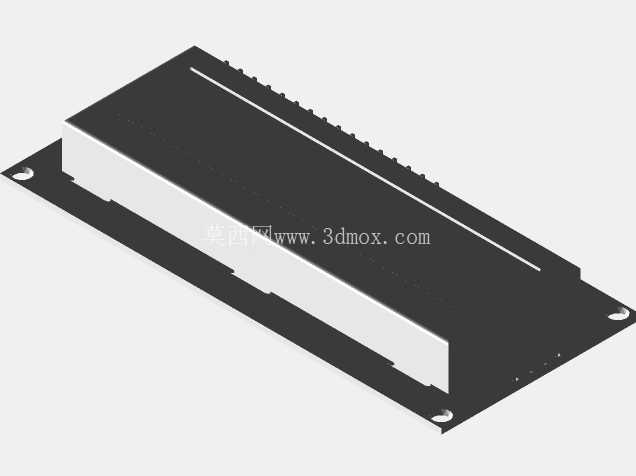

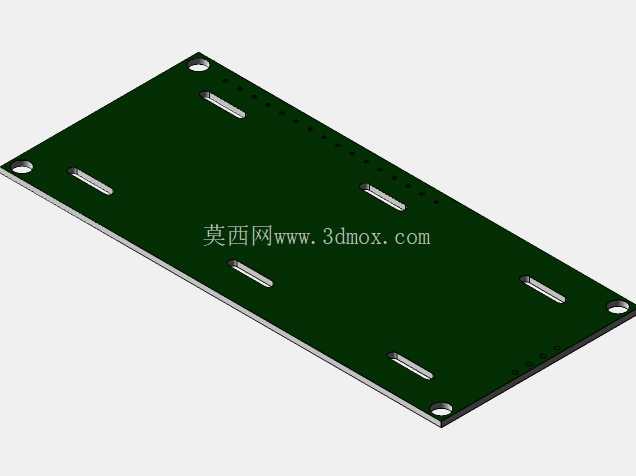

　　模块的背光采用均匀的侧部导光设计，深蓝色背光在工业车间的强光环境下也能保证字符清晰可辨，同时背光的供电引脚独立引出，设计人员可以根据设备的功耗需求，在不需要显示的时候关闭背光，降低设备整体的待机功耗。做三维结构设计时，这个模型完整还原了模块的所有装配细节，包括塑壳的脱模斜度、引脚的倒角、屏幕区域的凹陷台阶、背部驱动COB区域的凸起轮廓，在做设备整体的装配干涉检查时，可以直接导入这个模型完成面板开孔位置、PCB焊盘位置、内部走线空间的校验，避免实际打样后出现模块装不进、引脚对不准、和周边元件顶死的问题。很多刚接触嵌入式结构设计的工程师容易忽略液晶模块的安装间隙预留，尤其是屏幕表面和面板透明视窗之间的间隙，这个模型里已经把屏幕表面到塑壳前端面的距离准确还原，设计面板时只需要按照模型给出的尺寸预留0.2到0.3毫米的间隙，就能避免装配时面板压到液晶玻璃导致的显示水波纹甚至玻璃碎裂问题。另外模块底部引脚的焊接高度也在模型里做了准确还原，设计PCB时可以根据这个高度确定引脚焊盘的伸出长度，避免焊接后引脚顶到设备底壳，或者因为焊盘位置偏移导致模块装配后出现歪斜。在实际的工业场景里，这类字符液晶常被用在小型温控器、电源模块、步进电机驱动器、实验教学开发板上，相比更高端的彩屏或点阵图形屏，它的结构更简单、可靠性更高、抗干扰能力更强，在存在一定电磁干扰的工业现场也能稳定显示内容，不会出现花屏、乱码的问题。做结构设计时还要注意，模块的塑壳耐温范围符合常规工业级元件的要求，在做整机的高低温可靠性测试时，不会因为温度变化出现塑壳变形、屏幕脱落的问题，模型里还原的塑壳壁厚也符合实际产品的注塑工艺要求，不会出现壁厚不均导致的注塑缩痕问题，能直接作为结构选型的参考依据。
