带墙装法兰的G1XXMF系列压铸铝防护盒

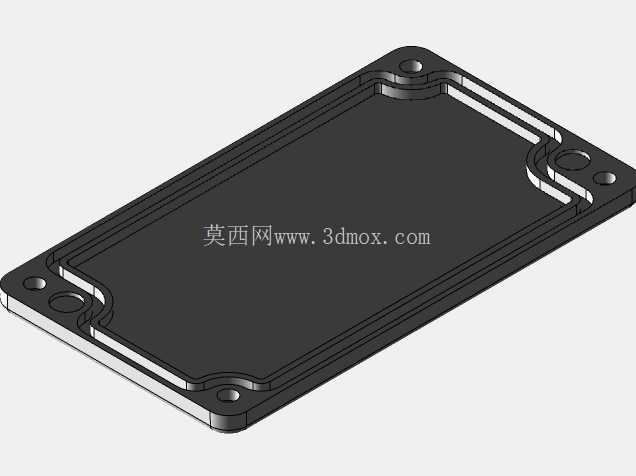

　　这款带墙壁安装法兰的压铸铝壳体，是户外工业电气布线、小型模块封装场景里常用的防护载体，日常在厂区户外传感器接线、低压信号模块防护、小型电源模块封装的项目里经常会用到这类壳体，相比普通塑料壳体，压铸铝材质的抗冲击、耐温变、电磁屏蔽性能都更适配复杂工业现场的使用需求。从结构设计来看，壳体采用上下扣合的分体式结构，盒体与盒盖的配合面做了整圈的密封槽预留，实际装配时搭配密封胶条可以达到IP65以上的防护等级，能够阻挡户外扬尘、短时喷淋的水汽进入壳体内部，保护内部装的电路板、接线端子等元器件。

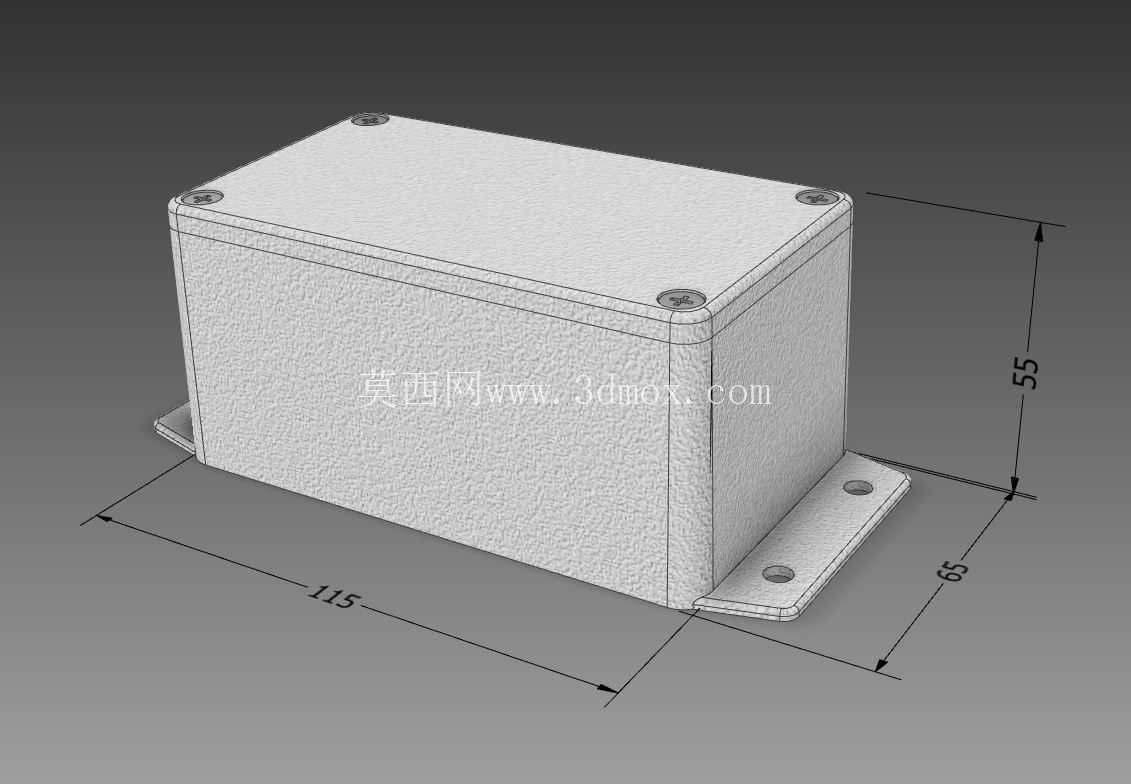

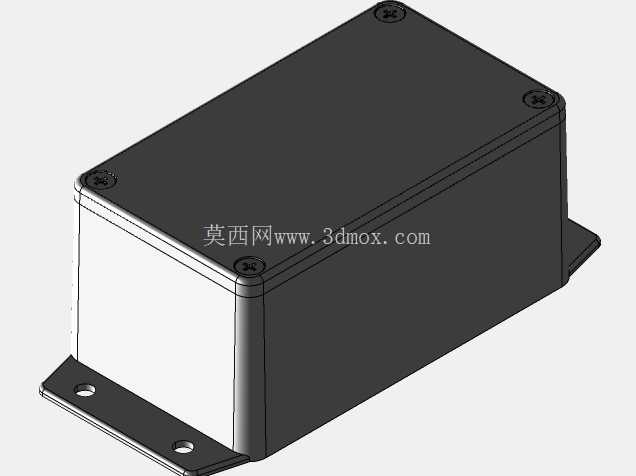

　　两侧延伸出的安装法兰是这款壳体的核心设计特点，法兰与盒体一体压铸成型，没有额外拼接的应力薄弱点，每个法兰上开有两个沉头安装孔，安装时可以直接通过膨胀螺丝或者机螺丝将壳体固定在墙面、设备机架立面、安装立柱上，不需要额外制作安装支架，能大幅减少现场安装的加工工作量，沉头孔的设计也能避免安装螺丝头部突出法兰面，防止安装后螺丝剐蹭周边线缆或者积留积水。尺寸方面，这款壳体的主体长度为115mm，宽度为65mm，整体高度为55mm，内部可用空间可以容纳常规尺寸的小型接线端子排、微型电源模块、小型信号处理电路板，法兰的安装孔距经过标准化设计，适配市面上多数通用电气安装位的孔位规范，不需要现场重新打孔适配。

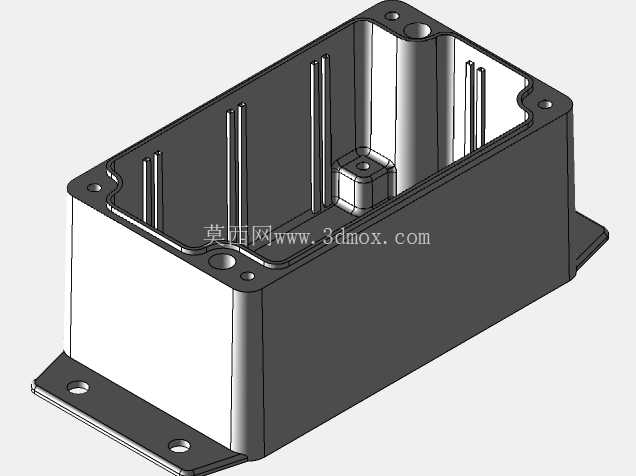

　　盒盖的四个角位置设计了内凹的螺丝固定位，采用不锈钢十字螺丝将盒盖与盒体锁紧，固定位的内凹结构可以让螺丝头部完全沉入盒盖表面，不会突出壳体外表面，既避免了螺丝受到外力磕碰变形，也让壳体整体外观更规整，同时螺丝孔位置做了加厚处理，多次拆装也不会出现铝制螺纹滑牙的问题。材质选用的是压铸铝合金，表面做了喷塑处理，相比裸铝壳体，喷塑层的耐盐雾、耐腐蚀性能更好，在沿海高湿高盐雾环境、化工厂区有弱腐蚀气体的环境下也能长期使用，不会轻易出现表层锈蚀脱落的问题，同时铝合金本身的导热性能优于塑料壳体，内部模块工作产生的热量可以通过壳体快速向外散出，降低内部元器件因为积热出现故障的概率。

　　在实际选型使用时，需要注意这款壳体的安装边界：法兰向外延伸的长度要纳入安装空间的计算，固定时要保证安装面平整，避免法兰受力不均导致盒体变形，影响密封胶条的贴合度；上下盒体扣合时要保证密封胶条完全嵌入密封槽内，螺丝锁紧时要采用对角逐步锁紧的方式，避免单个螺丝过度锁紧导致盒盖翘边，破坏密封性能。这类压铸铝防护盒除了用于电气模块的封装，也常被用于小型户外传感器的外壳、工业现场急停按钮的外置安装盒、低压线路的分线接线盒，因为本身金属材质的电磁屏蔽特性，还可以用于对电磁干扰有要求的信号模块封装，减少外界电磁信号对内部电路的干扰，相比定制的金属壳体，这类标准化的压铸铝盒不需要开模，选型后可以直接采购使用，能大幅缩短项目的开发周期，降低小批量设备的外壳加工成本。建模过程中对壳体的拔模角度、壁厚均匀性都做了还原，压铸铝件的常规拔模角度控制在1-1.5度，壳体整体壁厚保持均匀，避免压铸过程中出现缩孔、充型不满的问题，安装法兰与盒体的连接位置做了圆角过渡，减少压铸时的应力集中，避免后续使用过程中法兰受外力出现断裂的问题。
