TFMini Plus红外测距飞行时间传感器结构

　　在做AGV小车避障模块选型、智能门禁人体感应触发、无人机定高模块适配的结构设计阶段，这类小型化飞行时间测距传感器的三维结构还原度，直接决定了安装位设计、外壳适配、线束走位的合理性，很多新手工程师在选型初期只看参数手册的测距范围、精度指标，忽略了实物的安装边界、接口位置、外形公差，最后打样出来的安装座要么干涉镜头视场角，要么接插件位置和设备内部线束走向冲突，反复改模耽误项目进度。

　　这款TFMini Plus属于小型化的红外TOF测距单元，也就是业内常说的微型激光雷达类传感部件，核心功能是通过发射调制红外光，计算光飞行时间换算出和被测物体之间的直线距离，相比传统的超声波测距模块，它的测距盲区更小，响应速度更快，对深色、高透光率物体的检测稳定性更好，不会因为声波反射角度问题出现误触发，在工业场景里常被用在输送线物料到位检测、小型仓储设备的货位高度识别、服务机器人的近距离避障、自动闸机的人员存在检测这类对安装空间有严格限制的场合。

　　从结构设计层面还原这个部件的时候，首先要明确它的功能边界：前端的光学窗口区域是不能有任何结构遮挡的，这个区域的视场角大概在几度的范围，安装座的前端挡边如果超过窗口平面2mm以上，就会在近距离测距时形成固定反射干扰，导致输出的距离值出现固定偏差，所以建模的时候特意把光学镜头的凸台高度、窗口的倒角尺寸做了精准还原，甚至窗口表面的轻微内凹结构都做了体现，方便设计安装压圈的时候预留足够的密封槽位置，避免户外使用时灰尘、水汽进入光学腔影响测距精度。

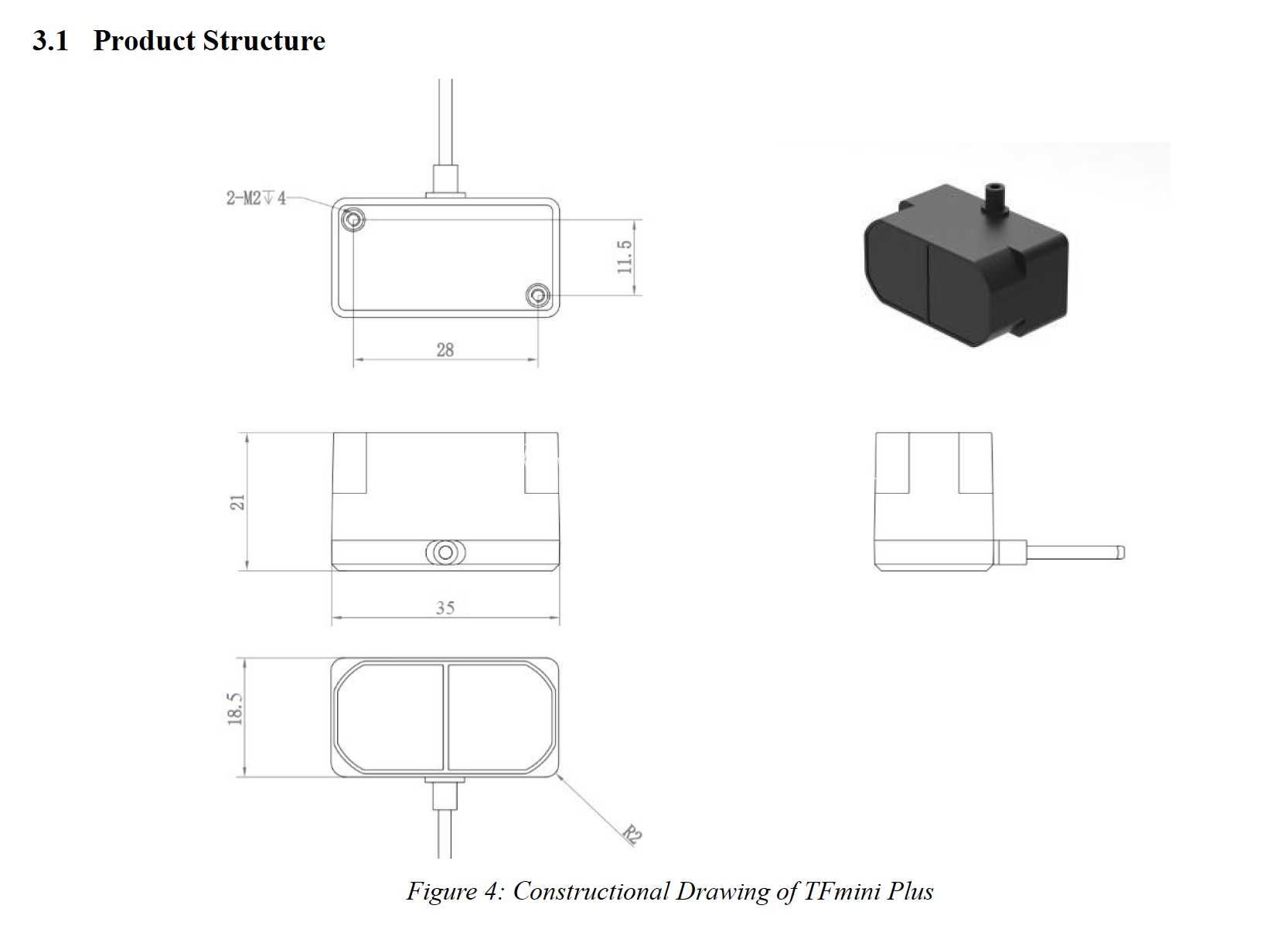

　　外形尺寸上，这款传感器属于紧凑型设计，整体是方正的小体积结构，外壳采用硬质塑料注塑成型，侧面的安装固定孔是沉孔设计，建模的时候严格还原了沉孔的深度、孔径，还有孔位之间的中心距公差，实际装配的时候用M2的螺丝就可以直接固定在安装支架上，不需要额外增加螺母固定位，适合在薄壁结构件上直接安装。尾部的接插件位置是结构设计需要重点关注的部分，接插件是卧式贴板安装的，接口朝向和传感器的测距轴线平行，建模的时候还原了接插件的插针高度、接口外围的防呆凸台尺寸，设计配套线束的时候可以直接选对应的端子，避免出现插接过松或者防呆位干涉的问题。

　　实际做设备适配的时候，还要考虑传感器的安装角度，因为它是基于红外光反射原理工作的，如果安装的时候传感器的光轴和被测物体表面夹角太小，也就是入射角度过于倾斜，反射光无法回到接收镜头，就会出现测距丢失的问题，所以在配套安装支架的设计上，通常会预留±15度的角度调节余量，这时候传感器本身的外形尺寸、重心位置就很重要，这款传感器整体重量很轻，调节角度之后不会因为自重出现下垂偏移，支架上只需要做简单的紧定螺丝固定就可以满足长期使用的稳定性要求。

　　在不同行业的应用里，对传感器的安装要求也有区别，比如用在户外无人机定高的时候，需要在传感器外部增加遮光罩，避免阳光直射镜头造成光饱和，这时候三维模型里还原的镜头凸台外径就可以作为遮光罩的配合基准，遮光罩和凸台采用小间隙配合，打胶固定之后不会影响镜头的视场；如果是用在工业输送线的物料检测位，因为现场可能有粉尘、切削液飞溅，就需要在光学窗口前面增加透明的PC防护片，这时候模型里窗口的内凹深度刚好可以容纳1mm厚的PC片，不需要额外修改外壳结构，直接在安装座上做压圈固定就可以达到IP65左右的防护等级。

　　建模过程中还特意还原了外壳上下盖的合模线位置、侧面的脱模斜度，这些细节在做设备整体的外观设计时很有用，如果传感器是外露安装的，合模线位置可以和设备外壳的拼缝对齐，提升整体外观的一致性；如果是内置安装，脱模斜度的存在可以让传感器在推入安装腔的时候更顺畅，不会因为棱角刮擦腔体内壁造成装配卡滞。另外传感器背面的PCB板定位凸台也做了还原，做定制化外壳改装的时候，可以直接依托这个凸台做定位，不用重新设计PCB的固定结构，减少改装的设计工作量。

　　很多工程师在做这类小型传感器的结构适配时，容易忽略的一点是传感器本身的发热问题，虽然这款TOF传感器的功耗很低，长期工作的温升不高，但如果是在密闭的设备腔体内安装，周围如果有驱动板、电机这类发热部件，还是需要在传感器外壳和安装支架之间预留微小的空气间隙，模型里还原的外壳侧面的加强筋高度，刚好可以作为间隙的支撑，不需要额外增加隔热垫片，就能避免热量直接传导到传感器内部，影响光学器件的工作稳定性。

　　从装配工艺的角度看，这款传感器的外壳采用卡扣加超声焊接的固定方式，模型里还原了卡扣的位置和焊接筋的尺寸，如果后续需要做拆解改装，只要沿着焊接筋的位置切开就可以顺利打开外壳，不会损坏内部的PCB和光学组件，对于需要做二次开发、定制光学滤片的场景来说，这个结构细节的还原可以减少拆解时的试错成本。另外传感器前端的光学镜头是通过胶圈固定在外壳上的，模型里胶圈的安装槽尺寸也做了准确还原，更换不同滤光特性的镜头时，可以直接匹配同尺寸的胶圈，保证密封性能不受影响。
