CEE三极工业电源插座结构设计

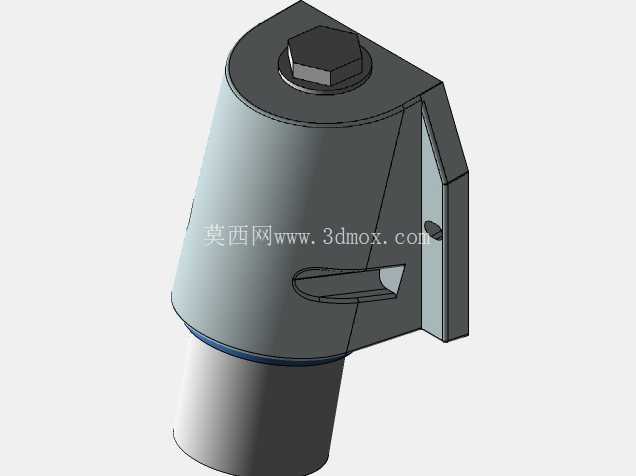

　　这款三极工业电源接插件，主要面向工业现场临时供电、移动设备接驳、检修作业配电等场景使用，额定承载参数适配16A载流需求，可在200-250V交流供电回路中稳定工作，连续带载运行时长可覆盖常规6小时作业周期的供电需求。从结构设计逻辑来看，整体采用锥筒式主体构型，上部设置六角锁紧结构，用于插座与配套插头对接完成后的轴向锁止，避免工业现场设备拖拽、线缆拉扯导致的接插松脱、接触不良甚至拉弧打火问题，锁紧结构的六角尺寸适配常规扳手操作空间，现场运维人员无需专用工具即可完成锁紧与松脱操作。

　　主体侧面集成壁挂式安装支耳，支耳上预留固定安装孔位，可直接通过螺栓将插座固定在设备侧壁、车间立柱、配电箱壳体等安装基面，安装支耳与主体采用一体化加强结构，在支耳与筒体衔接位置做了加厚过渡处理，可承受长期插拔带来的侧向冲击力，避免安装位断裂失效。接插端与主体衔接位置设置一圈密封胶圈槽位，装配对应规格的橡胶密封圈后，可实现接插配合面的防尘防水防护，适配车间多尘、偶尔溅水的复杂作业环境，降低异物进入接插腔体导致的绝缘失效风险。下部为接插腔体延伸段，内部设置三个极性对应的接插铜件安装位，分别对应火线、零线、保护地线的接插配合，铜件安装位做了防呆错位设计，从结构上杜绝错插、反插的可能，避免相序接反带来的设备损坏风险。

　　建模过程中严格遵循工业接插件的尺寸配合公差，接插配合面的间隙控制在合理范围，既保证插拔操作的顺畅度，又避免间隙过大导致的接触电阻升高、接插晃动问题。安装边界方面，整体径向最大尺寸不超过常规工业插座的安装开孔要求，壁挂安装时支耳的孔位间距适配市面通用的工业插座安装背板尺寸，无需额外定制安装支架即可完成替换装配。上部的进线端采用密封锁头结构，线缆穿入后通过旋紧顶部的六角压盖即可挤压内部的密封胶圈，抱紧线缆外护套，实现进线端的密封与线缆抗拉固定，避免线缆受拉时内部接线端子脱落。

　　从实际选型适配角度，这款插座可直接配套同规格CEE标准工业插头使用，广泛应用在生产车间临时检修电源箱、移动作业设备供电接口、户外小型配电装置、生产线辅助供电点位等场景，结构上没有多余的冗余设计，所有构型都服务于接插可靠性、安装便捷性、环境适应性这几个核心需求，外壳材质选用工程塑料的构型厚度也做了针对性优化，在保证结构强度的前提下尽可能控制整体重量，壁挂安装时不会对安装基面造成过大的载荷，长期使用过程中外壳的抗老化、抗冲击性能也能满足工业现场的使用要求。接插内部的铜件安装槽做了导向斜角设计，插头插入时可自动导正位置，即使在视线不佳的检修场景下，也能快速完成对接操作，降低对位难度。
