EI型插针式电源变压器结构设计

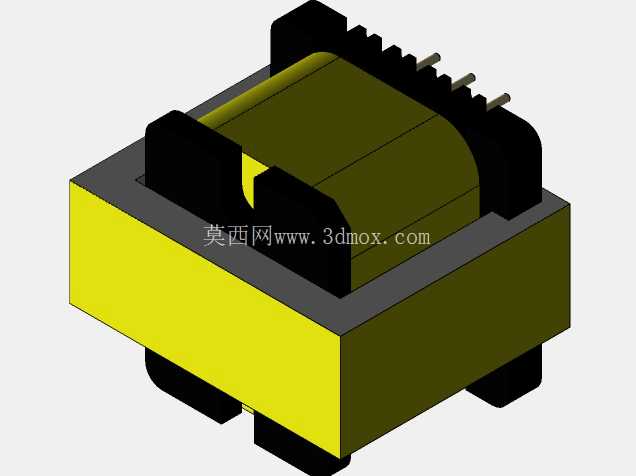

　　在民用消费电子、工业控制板卡、小功率机电设备的供电回路里，EI型插针电源变压器是应用覆盖面极广的工频磁件，这类器件承担着市电隔离、电压幅值变换的核心作用，直接决定后端低压电路的供电稳定性与安全绝缘性能。本次呈现的EI-31规格变压器，采用经典EI叠片铁芯结构，磁路为闭合式对接结构，E片与I片交错叠装后可有效降低磁路气隙带来的空载损耗，铁芯外侧包裹的绝缘骨架承担着绕组固定、初次级绝缘隔离的双重作用，绕组采用分层绕制工艺，初级绕组靠近铁芯侧，次级绕组绕制在初级外侧，层间设置绝缘聚酯薄膜提升耐压等级，避免工频高压下的绕组击穿风险。

　　从结构设计逻辑来看，该型号变压器采用直插式安装设计，骨架一侧延伸出多根金属插针，插针位置与PCB板安装孔位严格对应，插针间距符合常规小功率电源板的排布规范，可直接通过波峰焊工序固定在印制电路板上，无需额外设置固定支架，能有效缩减板级电源部分的装配工序。磁芯部分的叠厚与EI片宽度匹配31规格的通用尺寸边界，整体外形为方正块状结构，底部无突出结构，可平贴PCB板面安装，安装后器件顶部与板边的预留间隙满足常规消费电子产品的内部空间要求，不会与周边的电容、散热片等器件产生结构干涉。

　　绕组外侧包裹的黄色绝缘胶带为玛拉胶带，具备良好的耐温与绝缘性能，可将绕组完全包覆，避免绕线松散同时提升绕组与外部金属部件的绝缘距离，骨架两端的黑色挡边结构可限制绕组的绕制范围，防止漆包线超出骨架边界导致的绝缘距离不足问题。在实际应用场景中，这类小功率EI变压器常被用于小功率家电控制板、工控辅助电源、仪器仪表供电回路中，可将220V工频市电转换为所需的低压交流电压，后续经过整流滤波电路即可为后端控制芯片、继电器、指示灯等低压器件供电，相较于开关电源方案，工频EI变压器的结构简单、抗浪涌能力强，不会产生高频电磁干扰，在对EMC要求较高的简易控制设备中具备不可替代的应用优势。

　　设计过程中需要重点匹配磁芯的有效截面积与额定功率的对应关系，31规格的EI铁芯对应的叠厚参数可覆盖数瓦到十数瓦的功率区间，绕组线径根据初次级电流大小选取，避免满载运行时绕组温升过高导致绝缘老化加速。插针的直径与长度参数需要匹配PCB板的厚度与焊盘孔径，保证焊接后插针的机械强度足够，可承受变压器自身重量带来的机械应力，避免运输或使用过程中出现焊盘脱落、引脚断裂的问题。磁芯叠装完成后通常会通过真空浸漆工艺提升整体结构强度，降低工频工作时的磁芯振动噪音，浸漆层同时可起到防潮、防氧化的作用，提升器件在潮湿、多尘工业环境下的运行可靠性。该结构的变压器外形规整，无复杂异形曲面，三维建模过程中可通过参数化方式快速调整叠厚、插针数量、绕组高度等参数，快速衍生出同系列不同功率规格的模型，适配不同功率等级的电源设计需求，建模时需要重点保证插针位置度、骨架安装面平面度、磁芯与骨架的配合公差，确保模型导出的工程图可直接用于开模与PCB封装设计。
