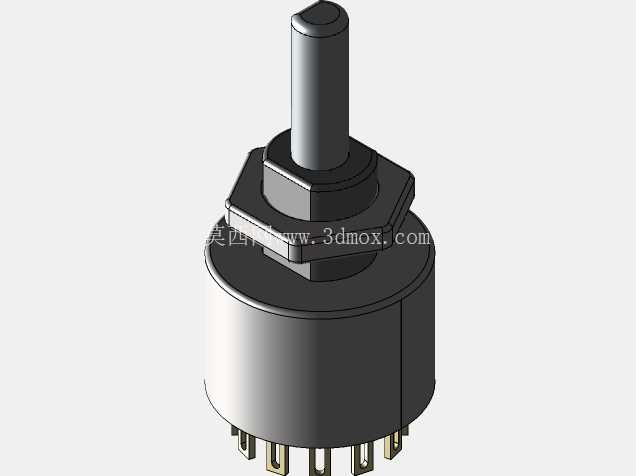

Grayhill56系列12位旋转开关结构设计

　　在工业控制、仪器仪表、音频设备、测试测量装置等需要多档位电路切换的场景中，多档位旋转开关是核心的人机交互与电路通断控制部件，这类部件的选型与结构设计直接影响设备操作的可靠性、档位定位的精准度以及长期使用的耐久性。本次呈现的12位旋转开关结构，针对小尺寸安装空间下的多档位切换需求设计，适配面板嵌入式安装场景，可在紧凑的设备面板布局中实现12个独立回路的档位切换功能。

　　从实际使用场景来看，这类旋转开关常被用于工业测试仪器的量程切换、专业音频设备的信号通路选择、小型机电设备的工作模式切换、老旧工控设备的档位替换维修等场景，相比拨码开关、按键式档位切换结构，旋转式操作的手感更清晰，档位辨识度更高，操作人员无需目视确认即可通过旋转的阻尼感与定位声响判断当前档位，适合设备操作过程中需要盲操的工况。

　　产品的功能特性围绕12档位的精准定位展开，轴芯采用圆柱形操作端设计，可适配不同类型的旋钮帽，满足不同设备的外观操作需求；轴身与基座之间设置六角形安装定位面，配合面板安装螺母可实现开关本体在设备面板上的防转固定，避免操作旋钮时开关本体随轴转动导致的接线松脱、位置偏移问题。基座下部采用直插式引脚布局，引脚沿圆周方向均匀排布，对应12个档位的触点回路，可直接焊接在PCB板上，也可通过接线端子连接外部导线，适配不同的设备装配工艺。

　　设计过程中，首先依据公开的产品尺寸参数确定各部件的装配边界，轴芯的旋转行程对应12个档位的角度间隔，每一档位的旋转角度为30度，确保档位切换时的触点接触行程足够，避免出现档位虚接、接触不良的问题。定位结构采用钢珠弹簧定位方案，在轴芯下部设置对应12个档位的定位凹槽，旋转时弹簧推动钢珠卡入对应凹槽，提供清晰的档位手感与定位保持力，避免设备振动导致的档位自行偏移。触点部分采用滑动接触结构，动触点随轴芯旋转，与基座上的静触点依次接触导通，每个静触点对应一个独立的输出引脚，公共端触点设置在轴芯中心位置，确保旋转过程中公共端始终保持导通状态。

　　外形尺寸与安装边界方面，开关整体为圆柱形基座结构，上部六角安装面的对边尺寸适配标准面板开孔尺寸，安装时面板开孔直径略大于轴套外径，六角面贴合面板内侧，通过外侧的锁紧螺母压紧固定，安装后轴芯突出面板的长度可根据选配的旋钮帽高度调整，适配不同厚度的设备面板。下部引脚的伸出长度满足波峰焊的工艺要求，引脚间距符合通用PCB设计的间距规范，可直接在PCB设计中调用对应封装，减少设计人员的封装绘制工作量。需要注意的是，由于公开参数中未提供配套锁紧螺母的详细尺寸，模型中螺母部分的尺寸为行业通用适配尺寸，实际选型应用时需要根据具体采购的配件尺寸调整安装孔位与螺母避让空间，避免出现装配干涉。

　　从结构可靠性角度考虑，轴芯与基座之间的配合间隙控制在合理范围内，既保证旋转操作的顺畅性，又避免间隙过大导致的轴芯晃动，影响触点接触的稳定性。基座部分采用绝缘工程塑料材质，具备足够的绝缘强度与结构强度，可承受焊接时的高温与日常使用中的机械应力。整体结构无多余的复杂部件，装配流程简单，适合批量生产与装配，同时部件的可拆卸性较好，后期维护时可快速拆解清理触点氧化层，延长开关的使用寿命。在进行设备结构设计时，需要在开关本体后方预留足够的接线空间，避免引脚与其他金属部件接触导致短路，同时要考虑旋转操作时的受力方向，确保安装结构的强度足够承受操作时的扭转力，避免长期使用后安装松动。
