M4规格黑色聚酰胺扎带固定座结构

　　在电气柜布线、设备线束整理、变压器周边走线排布的现场作业里，线束固定的可靠性直接决定了长期运行的线路稳定性，这类M4规格的扎带固定座，就是针对小直径电缆、多股细导线的就近固定需求设计的结构件。从实际使用场景来看，这类固定件常被布置在变压器壳体侧壁、电气安装板的平面区域、设备框架的型材表面，用来替代传统的胶粘式线卡，解决长期使用后粘胶老化脱落、线束移位剐蹭带电部件的隐患。

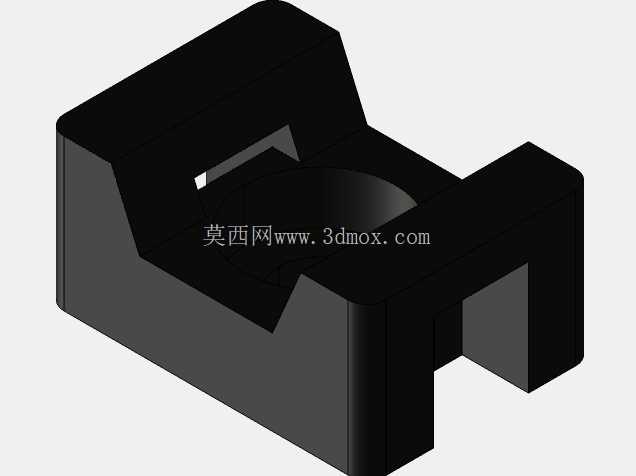

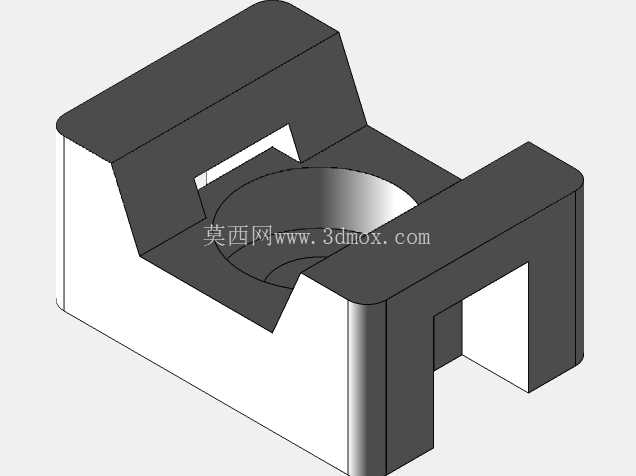

　　从结构设计逻辑来看，这个固定座采用了马鞍式的主体构型，中间预留的半圆弧槽是用来容纳扎带穿过的通道，槽体的弧度刚好适配宽度4mm左右的常规尼龙扎带，扎带穿入后可以将直径在3-8mm区间的电缆束牢牢绑缚在固定座上，不会出现扎带侧向滑移松脱的问题。两侧的支撑立板做了等高度设计，立板底部和安装基面完全贴合，立板上预留的M4规格安装孔位，既可以使用M4自攻螺丝直接固定在薄板、塑料壳体上，也可以配合M4螺栓螺母穿过安装板做刚性固定，两种安装方式都能保证固定座在承受线束拉扯、设备运行振动时不会出现位移。

　　材质选用黑色聚酰胺也就是常说的尼龙PA材质，这种材料本身具备优秀的绝缘性能，不会和固定的电缆外皮产生电化学腐蚀，同时耐油脂、耐常见工业环境的弱酸碱腐蚀，在-20℃到80℃的常规工业环境温度区间内，材料的韧性和刚性都能保持稳定，不会出现低温脆裂、高温软化的问题，黑色的配色也能适配大多数工业设备内部的深色布线环境，不会因为长期积灰出现明显的色差显旧问题。

　　从安装边界尺寸来看，固定座的整体宽度控制在20mm以内，长度不超过30mm，安装孔的中心距按照标准M4紧固件的安装间距设计，在排布的时候，相邻两个固定座的最小间距可以控制在15mm，不会出现安装干涉的问题，适合在空间紧凑的电气腔内部密集布置。固定座的底部做了全平面设计，没有多余的凸起加强筋，和安装面贴合的时候不会出现缝隙，即使是在有轻微弧度的壳体表面，只要安装面的平面度误差不超过1mm，都能通过螺丝锁紧实现完全贴合，不会出现翘边导致固定不稳的情况。

　　在实际选型使用的时候，这种固定座适配的扎带宽度上限为4.5mm，绑缚的线束总直径不要超过10mm，否则会出现扎带无法完全卡入槽位、绑缚后线束高出立板顶部容易被周边部件剐蹭的问题。安装时如果采用螺丝固定，锁紧扭矩不要超过1.2N·m，避免聚酰胺材质的安装孔被螺丝压裂，导致固定失效。和传统的马鞍式线卡相比，这个结构去掉了多余的压线盖板，直接通过扎带实现线束的绑缚，在需要后期增减线束数量的时候，只需要剪断原有扎带重新绑扎即可，不需要拆卸固定座本身，大幅提升了现场布线、后期线路维护的效率。

　　针对变压器周边的使用场景，这个固定座的绝缘性能可以满足AC1000V以下的布线绝缘要求，不会因为固定座导电导致线路对接地壳体的漏电风险，同时聚酰胺材料本身的阻燃等级可以达到UL94-V0级别，即使周边出现短时的电弧高温，也不会出现材料燃烧蔓延的问题，符合电气设备内部布线配件的安全要求。结构的边角位置全部做了R0.5以上的圆角处理，没有尖锐的毛刺棱角，在穿扎带、整理线束的时候不会划伤操作人员的手指，也不会割破电缆的外绝缘层，避免长期使用后出现绝缘破损的安全隐患。
