C型槽壁挂式线缆托盘支撑安装构件

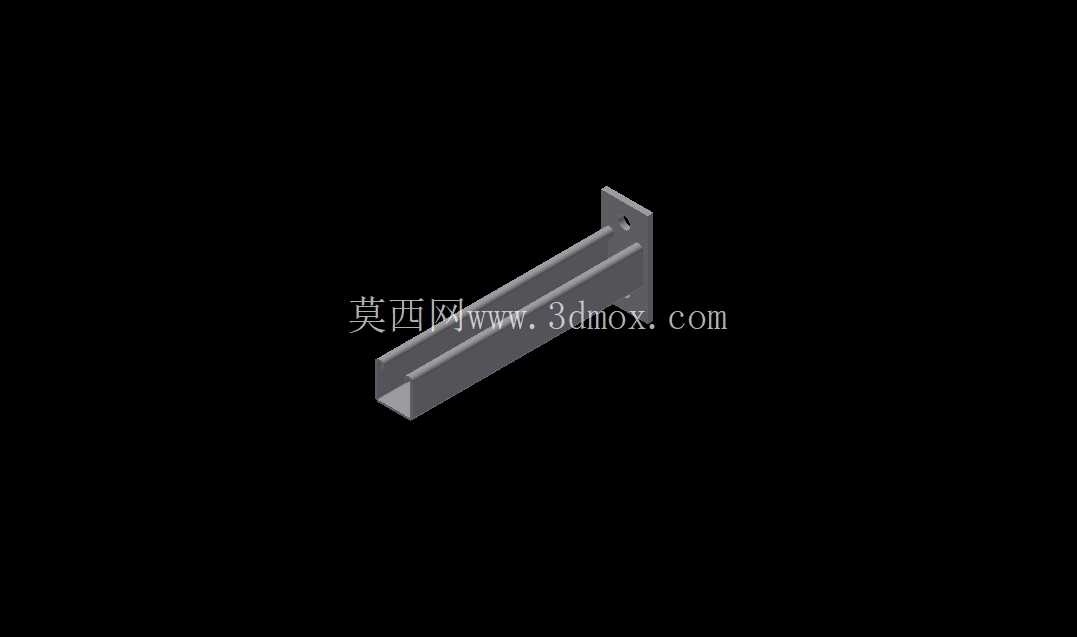

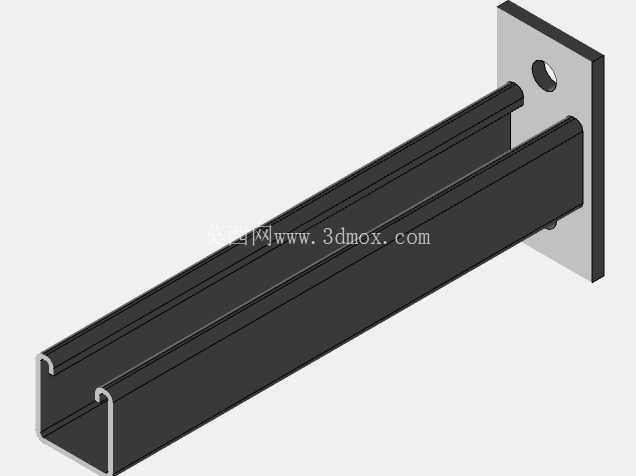

　　这款C型槽壁挂支撑构件，核心应用场景覆盖建筑电气布线、数据中心机柜走线、工业车间桥架敷设等领域，主要承担线缆托盘、轻型管线槽的壁挂承重固定作用，替代传统角钢焊接支架，适配标准化C型槽配套卡装件的快装需求。从实际使用逻辑来看，构件分为壁挂安装基板与C型槽承载臂两个核心功能段，壁挂基板上预留的圆形安装孔适配膨胀螺栓穿墙固定，可直接在混凝土墙面、轻钢龙骨墙面完成基面固定，基板与C型槽臂采用一体化折弯成型结构，避免焊接带来的应力集中与防腐层破损问题，在常规室内干燥环境下可直接使用，若用于潮湿或腐蚀场景，可在建模阶段调整板材厚度并追加表面镀锌或喷塑的工艺预留。

　　设计阶段优先考虑了安装容错性，C型槽的卷边结构完全符合通用C型钢配件的卡装尺寸，可直接搭配市面通用的槽内螺母、卡扣件完成托盘的高度调节与位置微调，无需在槽臂上额外打孔，现场施工时可根据线缆托盘的实际宽度调整固定点位置，适配不同宽度的镀锌托盘、PVC线槽的安装需求。从安装边界来看，壁挂基板的平面度公差控制在0.2mm以内，保证与安装墙面的贴合度，避免固定后出现应力倾斜；C型槽臂的长度方向直线度公差控制在0.5mm/m，保证托盘安装后不会出现侧向倾斜，槽臂的卷边内径尺寸严格匹配通用M6、M8槽用螺母的卡入尺寸，不会出现配件卡滞或松脱的问题。

　　构件的承重设计经过受力校核，在基板采用2个M10膨胀螺栓固定的前提下，槽臂端部可承受不低于50kg的静载荷，完全满足常规弱电线缆托盘、小型管线的承重需求，若用于强电粗线缆敷设场景，可在建模时调整板材厚度从2mm提升至2.5mm，同时将基板安装孔数量增加至3个，即可提升整体承重上限。设计过程中特意规避了传统焊接支架的焊疤打磨、现场二次开孔的问题，所有安装孔位在钣金展开阶段就完成定位，折弯后直接成型，生产时可直接采用数控冲床完成落料、冲孔，再通过折弯机一次成型，生产效率远高于焊接类支架，同时成型后的构件表面无尖锐毛刺，安装时不会划伤施工人员，也不会破坏线缆外层绝缘皮。

　　在实际布线场景中，这类支架的排布间距通常控制在1.2m至1.5m之间，可根据线缆的总重量灵活调整间距，C型槽的开口方向朝向安装侧下方，既方便槽内螺母滑入调整位置，也能避免积灰落在槽内影响配件滑动，槽臂与基板的连接位置做了小圆弧过渡处理，避免应力集中导致长期承重后出现连接位置断裂的问题。针对不同的安装基面，建模时预留了安装孔的尺寸调整空间，若用于钢结构厂房的H型钢梁侧面安装，可将基板的圆形安装孔替换为长条孔，适配抱箍件的固定需求，无需重新设计整体结构，仅需调整孔位特征即可完成适配，大幅提升构件的场景适配性。
