小型石英钟机芯传动结构三维设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:898650
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计
  • 小型石英钟机芯传动结构三维设计

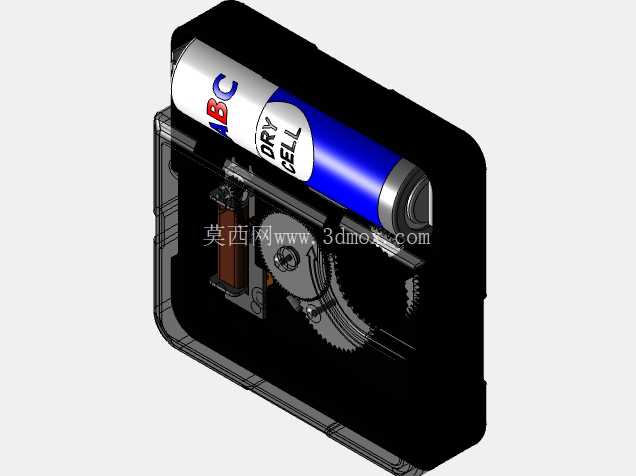

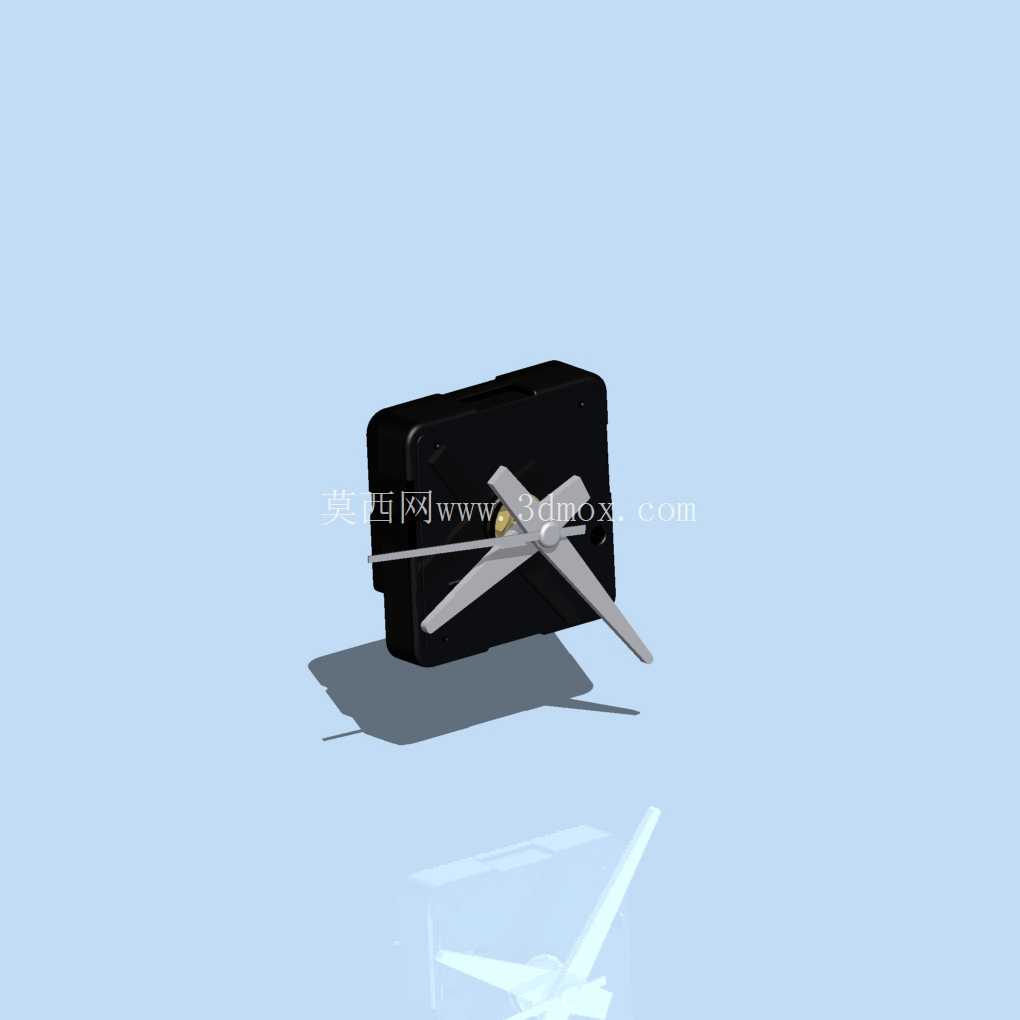

  日常接触的指针式时钟核心走时单元,其内部传动与输出结构的合理性直接决定走时精度与安装适配性,这套三维结构完整还原了小型指针时钟的工作端装配关系,覆盖从动力输出轴到指针安装位的全部配合边界。从民用场景来看,这类结构广泛应用于桌面台钟、壁挂石英钟、集成式家电计时模块、工业设备定时显示单元中,不同场景对机芯的安装厚度、轴伸长度、指针负载能力都有差异化要求,建模过程中需要优先匹配常规民用时钟的通用安装尺寸,确保结构可直接适配市面常见的钟面外壳。

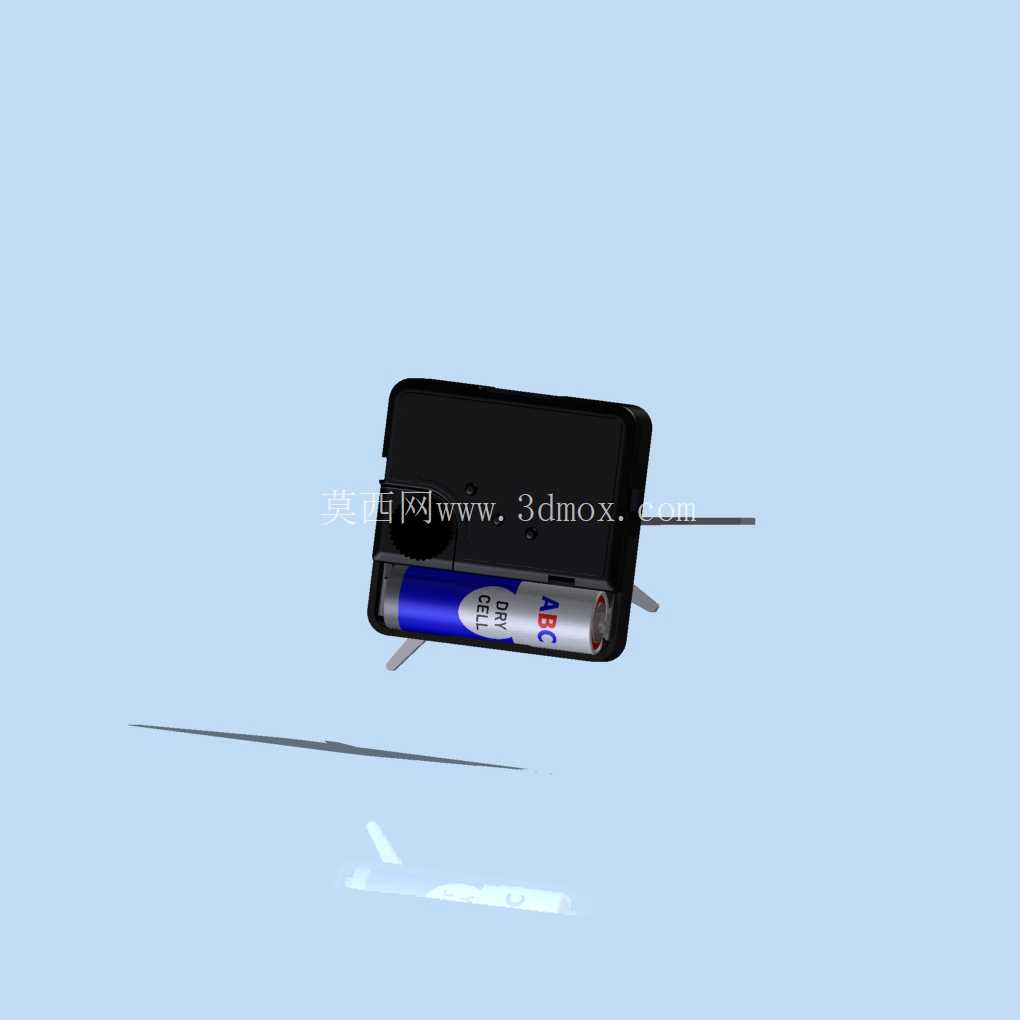

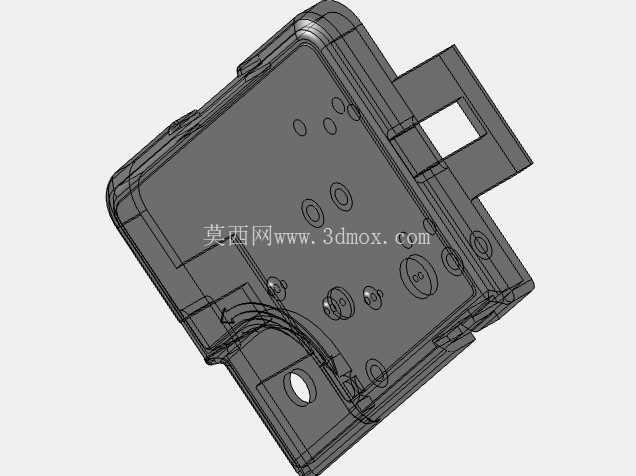

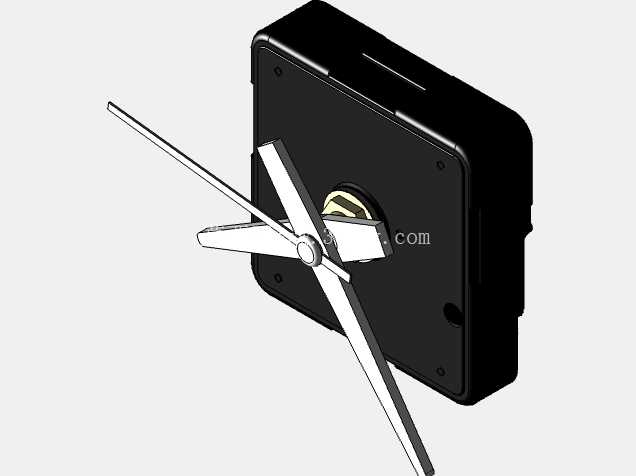

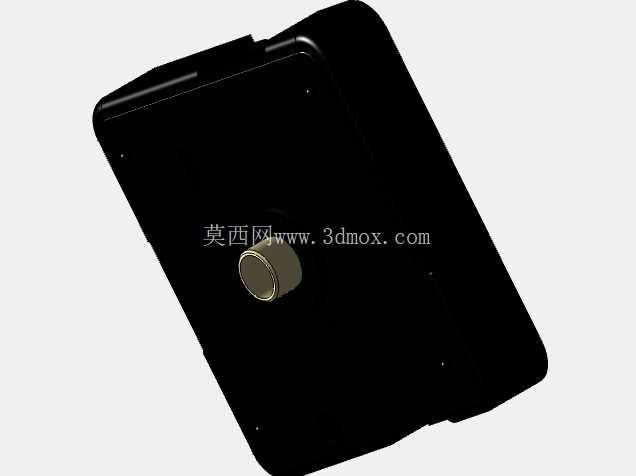

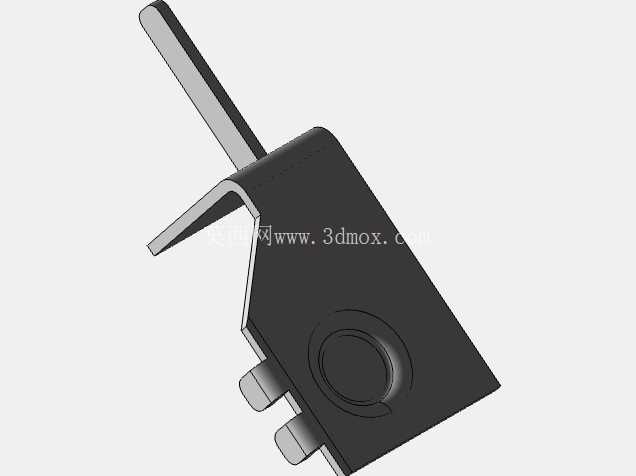

  设计层面首先考量的是动力输出的同轴度,时针、分针、秒针的三层输出轴采用嵌套式结构,各层轴之间的配合间隙控制在0.02mm到0.05mm之间,既避免转动过程中出现卡滞,也防止间隙过大导致指针晃动偏移,影响走时视觉效果。机芯主体的黑色壳体采用卡扣式装配结构,壳体边缘预留的定位凸台高度为1.2mm,可直接卡入钟面预留的安装槽内,不需要额外螺丝固定,能够大幅提升终端产品的装配效率。壳体背部的定位柱直径为3mm,柱间距匹配通用钟壳的安装孔位,安装时可快速对位,避免装配错位导致的指针刮蹭钟面问题。

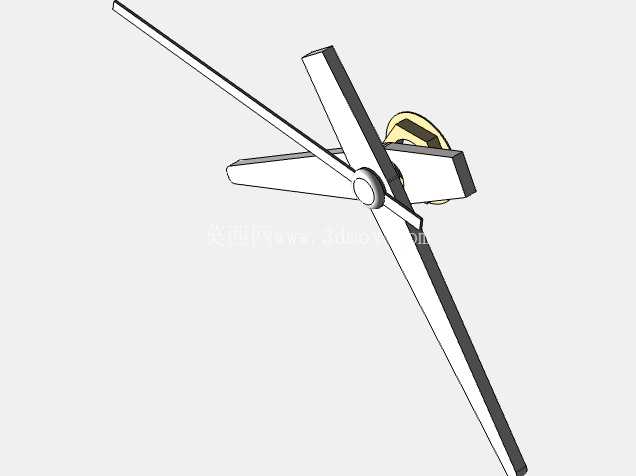

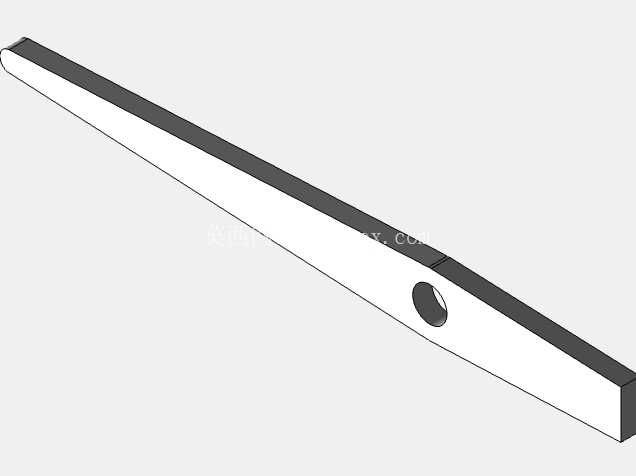

  从功能特性来看,这套结构的输出轴端设计了标准的指针安装卡槽,秒针轴的卡槽宽度为0.8mm,分针轴为1.2mm,时针轴为1.5mm,可直接适配市面通用的金属、塑料指针配件,不需要二次加工轴端结构。指针安装位的轴伸长度从壳体表面计算,秒针轴伸出4mm,分针轴伸出3mm,时针轴伸出2mm,分层的轴伸设计能够保证三个指针安装后处于不同平面,转动过程中不会出现互相刮碰的情况,即使搭配厚度1mm以内的薄型指针,也能预留足够的转动间隙。

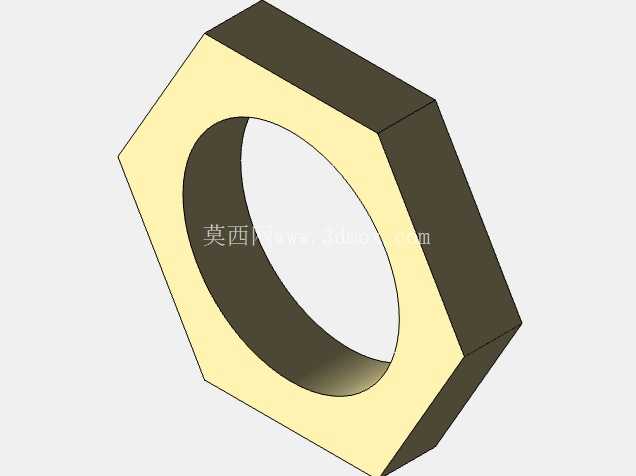

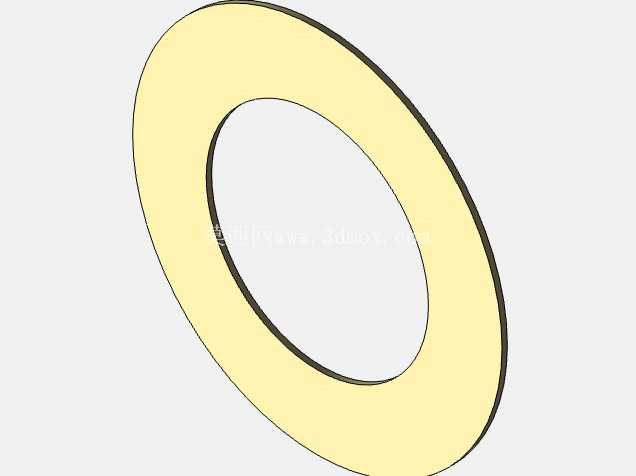

  实际应用中,这类机芯结构的负载能力需要匹配指针重量,常规设计下单侧指针重量不超过2g时,走时扭矩储备可满足长期稳定运行需求,建模时特意在输出轴根部增加了0.5mm的圆角过渡,避免长期交变载荷下轴根出现应力断裂的问题。壳体的整体外形尺寸为55mm见方,厚度16mm,属于超薄型时钟机芯的通用尺寸范畴,可适配厚度20mm以上的各类钟壳,安装时钟面开孔直径控制在8mm即可满足三层轴的穿过需求,开孔公差控制在±0.1mm范围内,可避免轴与孔壁刮蹭增加转动阻力。

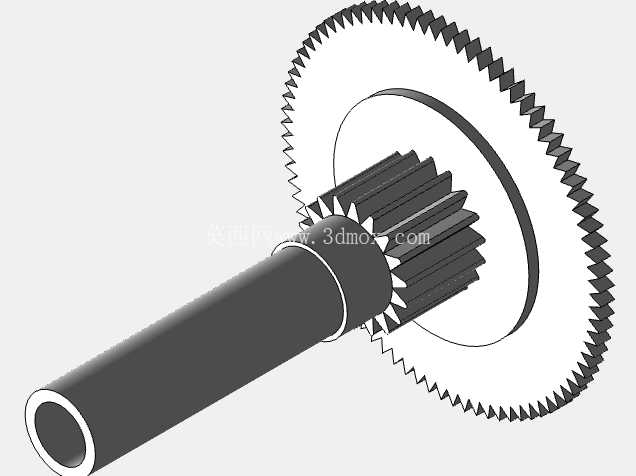

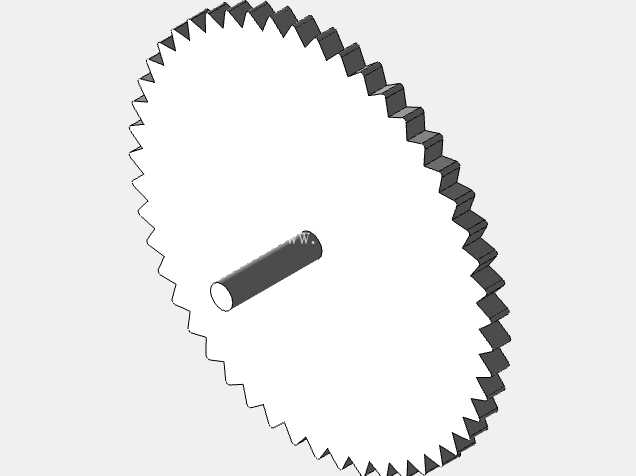

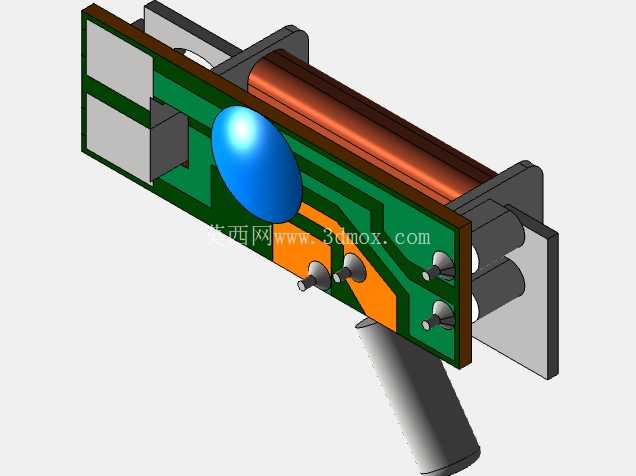

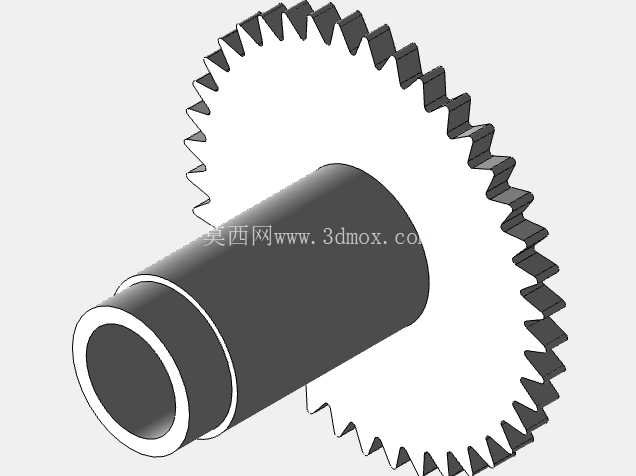

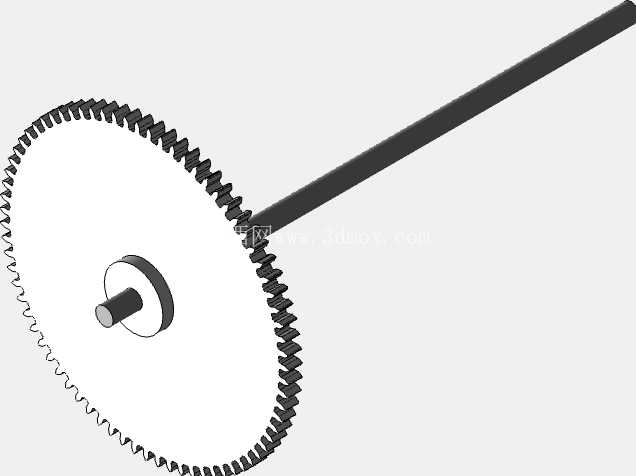

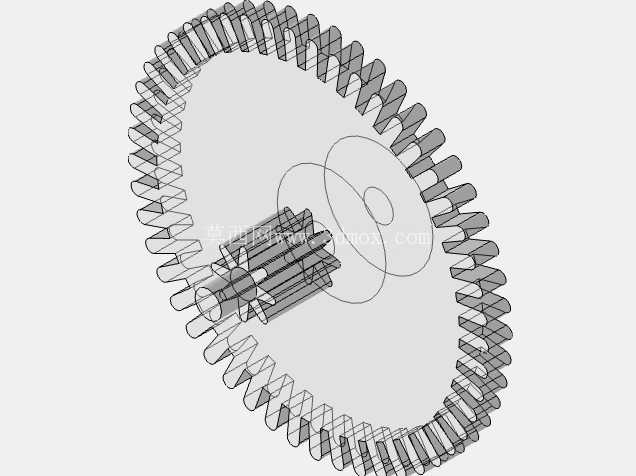

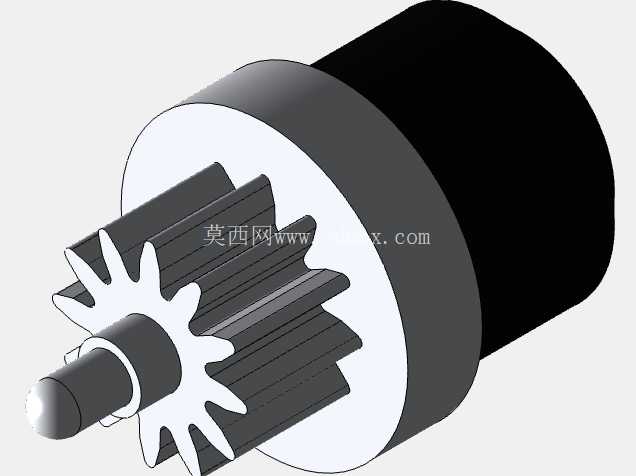

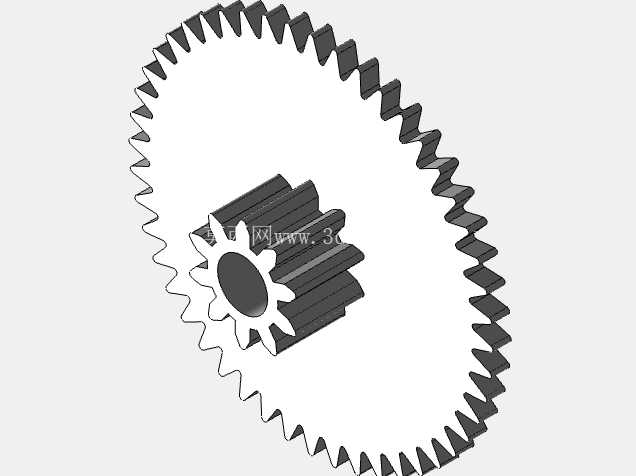

  传动部分的结构设计遵循减速比匹配原则,从动力端到秒针轴的减速比、秒针到分针的减速比、分针到时针的减速比均严格符合时钟走时的转速要求,各传动齿轮的模数选用0.2,齿形采用修正渐开线,降低齿轮啮合过程中的传动噪音,满足民用场景对静音效果的要求。齿轮轴的定位孔均设计在壳体的加强筋位置,避免长期转动导致孔位磨损出现间隙变大的问题,壳体内部的筋条同时起到分隔齿轮腔和电路腔的作用,防止电路部分的导线窜入齿轮啮合区造成卡停。

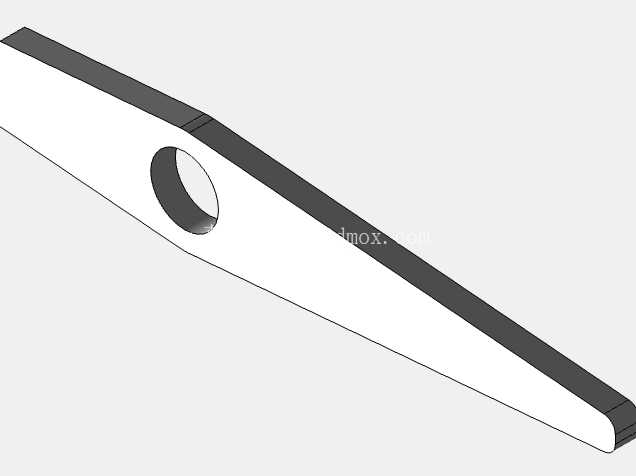

  考虑到不同使用场景的安装需求,壳体侧面预留了2mm厚度的走线槽,供电导线可从侧面引出,不需要在壳体背部额外预留走线空间,能够进一步压缩安装所需的背部空间,适配薄型壁挂钟、嵌入式计时面板等安装空间受限的场景。指针的配重设计也在建模中做了适配,指针根部的安装孔与轴端卡槽采用过盈配合,过盈量控制在0.03mm,既保证安装后指针不会因自重出现走位,也方便后期维修时拆卸更换指针,不会损坏轴端结构。
